锅炉吊装方案

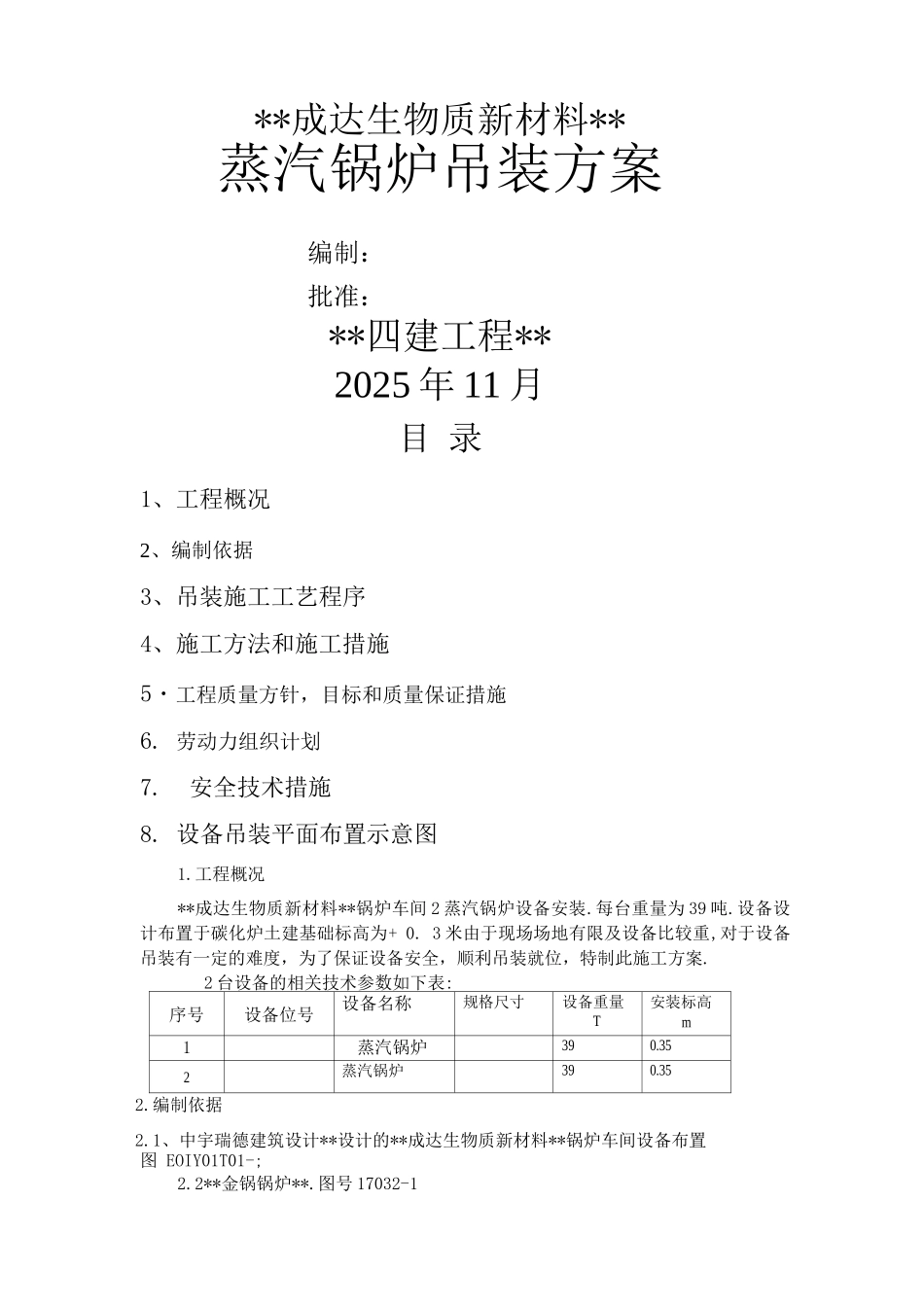

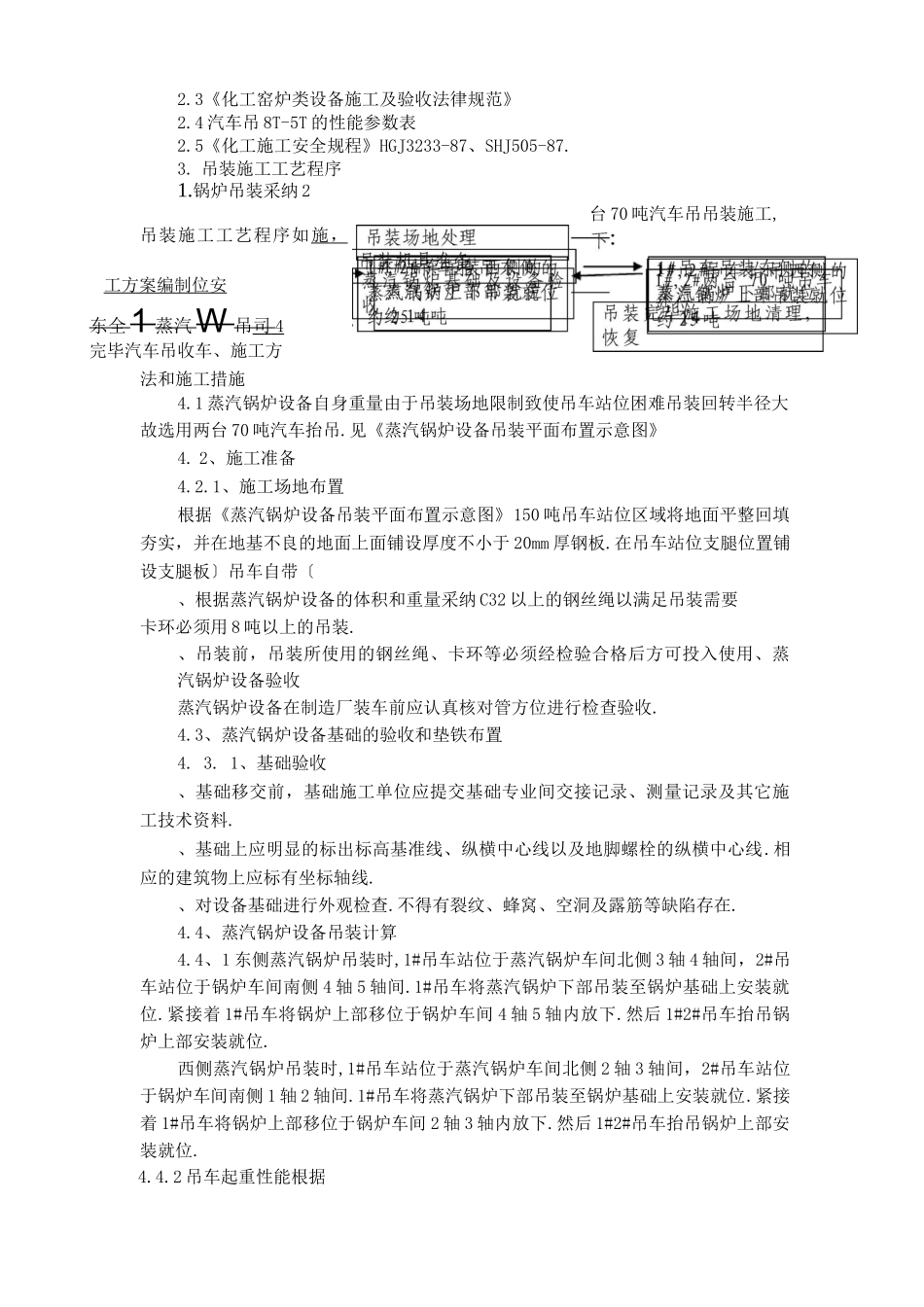

**成达生物质新材料**蒸汽锅炉吊装方案编制：批准：**四建工程**2025 年 11 月目 录1、工程概况2、编制依据3、吊装施工工艺程序4、施工方法和施工措施5・工程质量方针，目标和质量保证措施6. 劳动力组织计划7.安全技术措施8. 设备吊装平面布置示意图1.工程概况**成达生物质新材料**锅炉车间 2 蒸汽锅炉设备安装.每台重量为 39 吨.设备设计布置于碳化炉土建基础标高为+ 0. 3 米由于现场场地有限及设备比较重,对于设备吊装有一定的难度，为了保证设备安全，顺利吊装就位，特制此施工方案.2 台设备的相关技术参数如下表:序号设备位号设备名称规格尺寸设备重量T安装标高m1蒸汽锅炉390.352蒸汽锅炉390.352.编制依据2.1、中宇瑞德建筑设计**设计的**成达生物质新材料**锅炉车间设备布置图 EOIY01T01-;2.2**金锅锅炉**.图号 17032-12.3《化工窑炉类设备施工及验收法律规范》2.4 汽车吊 8T-5T 的性能参数表2.5《化工施工安全规程》HGJ3233-87、SHJ505-87.3. 吊装施工工艺程序1.锅炉吊装采纳 2吊装施工工艺程序如施，工方案编制位安东全 1 蒸汽 W 吊司 4 完毕汽车吊收车、施工方法和施工措施4.1 蒸汽锅炉设备自身重量由于吊装场地限制致使吊车站位困难吊装回转半径大故选用两台 70 吨汽车抬吊.见《蒸汽锅炉设备吊装平面布置示意图》4. 2、施工准备4.2.1、施工场地布置根据《蒸汽锅炉设备吊装平面布置示意图》150 吨吊车站位区域将地面平整回填夯实，并在地基不良的地面上面铺设厚度不小于 20mm 厚钢板.在吊车站位支腿位置铺设支腿板〕吊车自带〔、根据蒸汽锅炉设备的体积和重量采纳 C32 以上的钢丝绳以满足吊装需要卡环必须用 8 吨以上的吊装.、吊装前，吊装所使用的钢丝绳、卡环等必须经检验合格后方可投入使用、蒸汽锅炉设备验收蒸汽锅炉设备在制造厂装车前应认真核对管方位进行检查验收.4.3、蒸汽锅炉设备基础的验收和垫铁布置4. 3. 1、基础验收、基础移交前，基础施工单位应提交基础专业间交接记录、测量记录及其它施工技术资料.、基础上应明显的标出标高基准线、纵横中心线以及地脚螺栓的纵横中心线.相应的建筑物上应标有坐标轴线.、对设备基础进行外观检查.不得有裂纹、蜂窝、空洞及露筋等缺陷存在.4.4、蒸汽锅炉设备吊装计算4.4、1 东侧蒸汽锅炉吊装时,1#吊车站位于蒸汽锅炉车间北侧 3 轴 4 轴间，2#吊车站位于锅炉车间南侧 4 轴 5 轴间.1#吊车将蒸汽锅炉下部吊装至锅炉基础上安装就位.紧接着 1#...
