锅炉基础施工方案

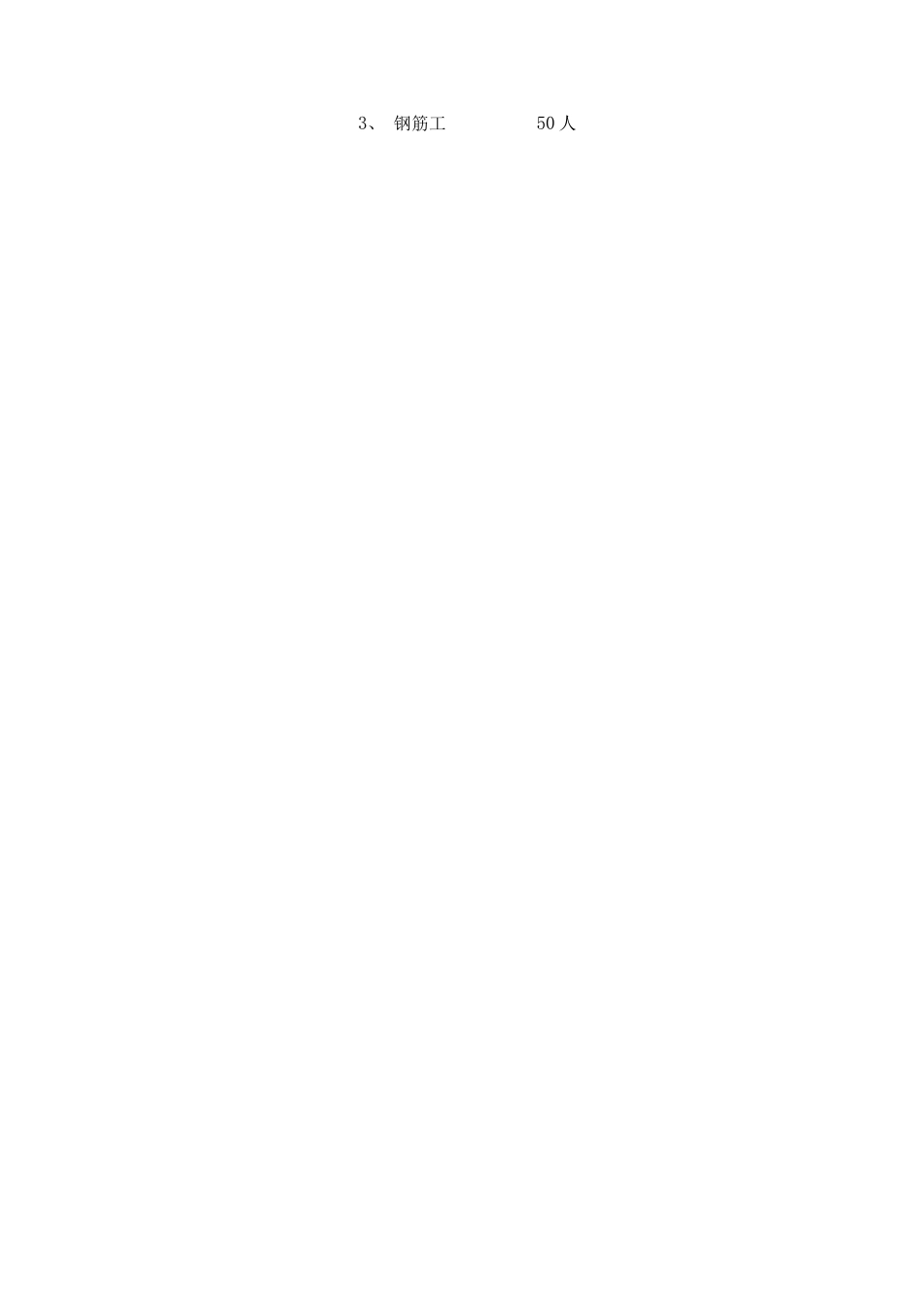

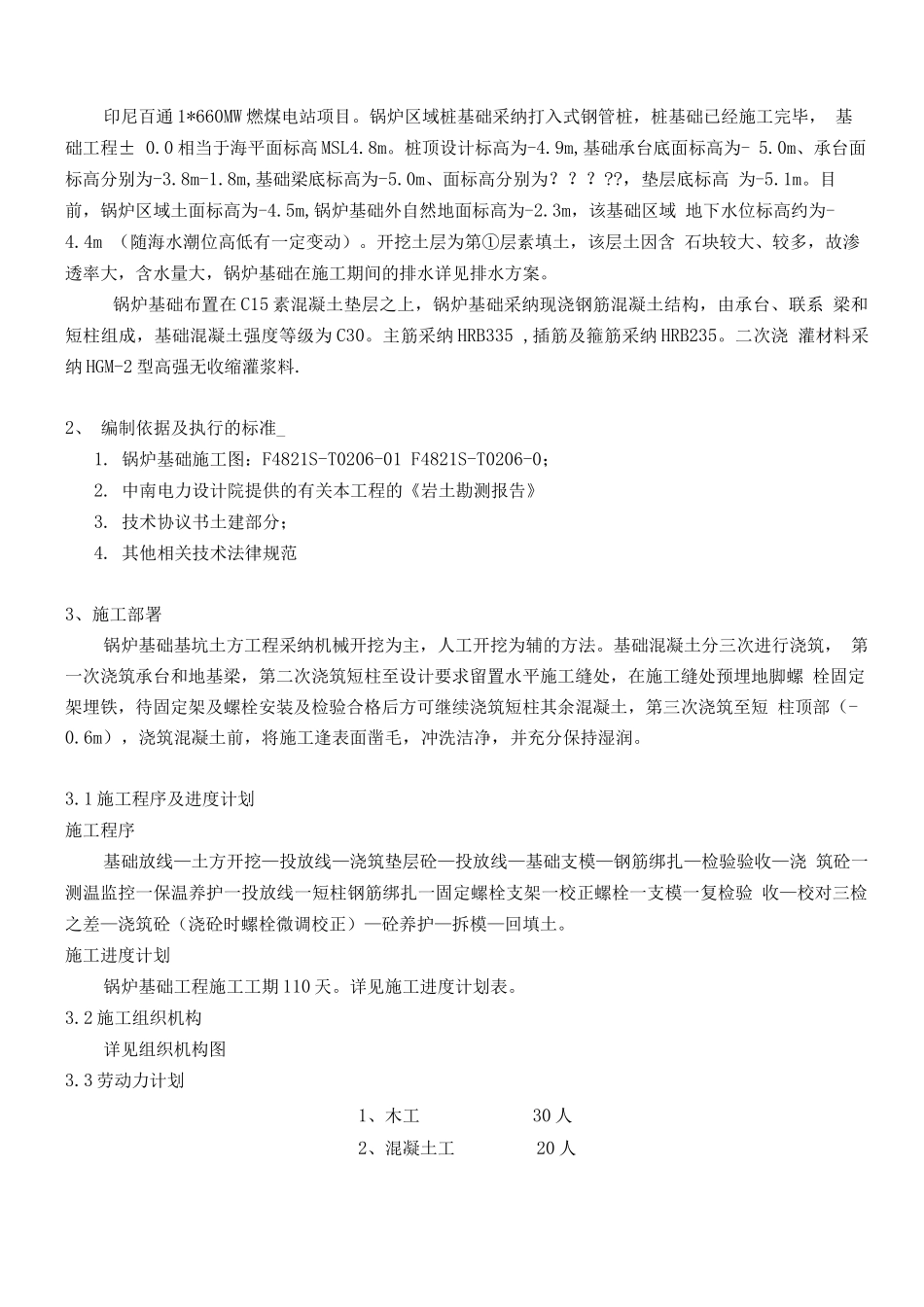

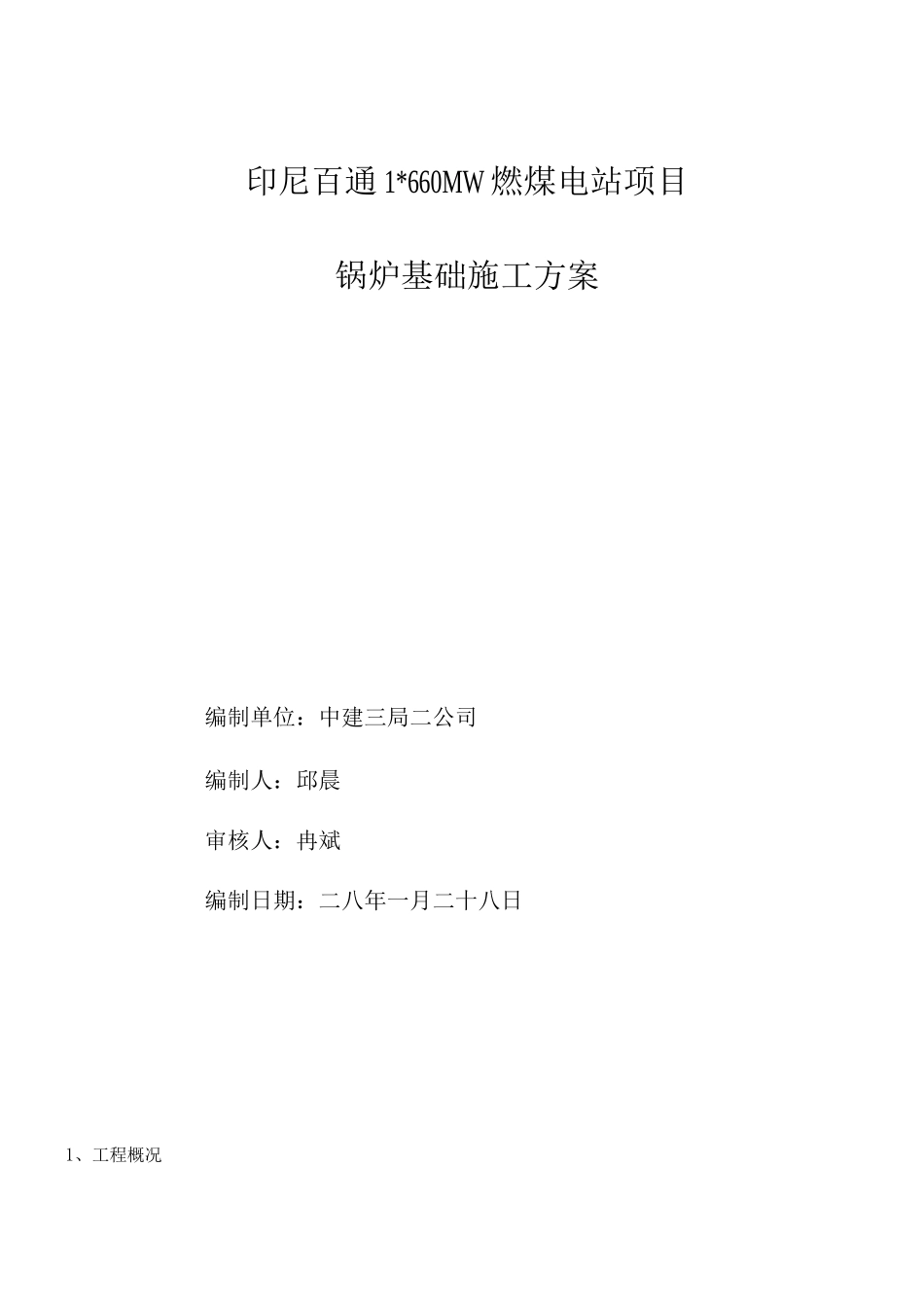

印尼百通 1*660MW 燃煤电站项目锅炉基础施工方案编制单位：中建三局二公司编制人：邱晨审核人：冉斌编制日期：二八年一月二十八日1、工程概况印尼百通 1*660MW 燃煤电站项目。锅炉区域桩基础采纳打入式钢管桩，桩基础已经施工完毕， 基础工程± 0.0 相当于海平面标高 MSL4.8m。桩顶设计标高为-4.9m,基础承台底面标高为- 5.0m、承台面标高分别为-3.8m-1.8m,基础梁底标高为-5.0m、面标高分别为？？？??，垫层底标高 为-5.1m。目前，锅炉区域土面标高为-4.5m,锅炉基础外自然地面标高为-2.3m，该基础区域 地下水位标高约为-4.4m （随海水潮位高低有一定变动）。开挖土层为第①层素填土，该层土因含 石块较大、较多，故渗透率大，含水量大，锅炉基础在施工期间的排水详见排水方案。锅炉基础布置在 C15 素混凝土垫层之上，锅炉基础采纳现浇钢筋混凝土结构，由承台、联系 梁和短柱组成，基础混凝土强度等级为 C30。主筋采纳 HRB335 ,插筋及箍筋采纳 HRB235。二次浇 灌材料采纳 HGM-2 型高强无收缩灌浆料.2、 编制依据及执行的标准_1. 锅炉基础施工图：F4821S-T0206-01 F4821S-T0206-0；2. 中南电力设计院提供的有关本工程的《岩土勘测报告》3. 技术协议书土建部分；4. 其他相关技术法律规范3、施工部署锅炉基础基坑土方工程采纳机械开挖为主，人工开挖为辅的方法。基础混凝土分三次进行浇筑， 第一次浇筑承台和地基梁，第二次浇筑短柱至设计要求留置水平施工缝处，在施工缝处预埋地脚螺 栓固定架埋铁，待固定架及螺栓安装及检验合格后方可继续浇筑短柱其余混凝土，第三次浇筑至短 柱顶部（-0.6m），浇筑混凝土前，将施工逢表面凿毛，冲洗洁净，并充分保持湿润。3.1 施工程序及进度计划施工程序基础放线—土方开挖—投放线—浇筑垫层砼—投放线—基础支模—钢筋绑扎—检验验收—浇 筑砼一测温监控一保温养护一投放线一短柱钢筋绑扎一固定螺栓支架一校正螺栓一支模一复检验 收—校对三检之差—浇筑砼（浇砼时螺栓微调校正）—砼养护—拆模—回填土。施工进度计划锅炉基础工程施工工期 110 天。详见施工进度计划表。3.2 施工组织机构详见组织机构图3.3 劳动力计划1、木工30 人2、混凝土工20 人3、 钢筋工50 人4、焊工4 人5、机操工4 人6、 电工2 人7、修理工2 人8、普工10人3.4 材料计划1、钢筋各种型号450t2、直螺纹接头各种型号65 个3、混凝土C3045m 34、砂中粗砂19m 35、碎石2-4cm30m 36、水泥TYPE...
