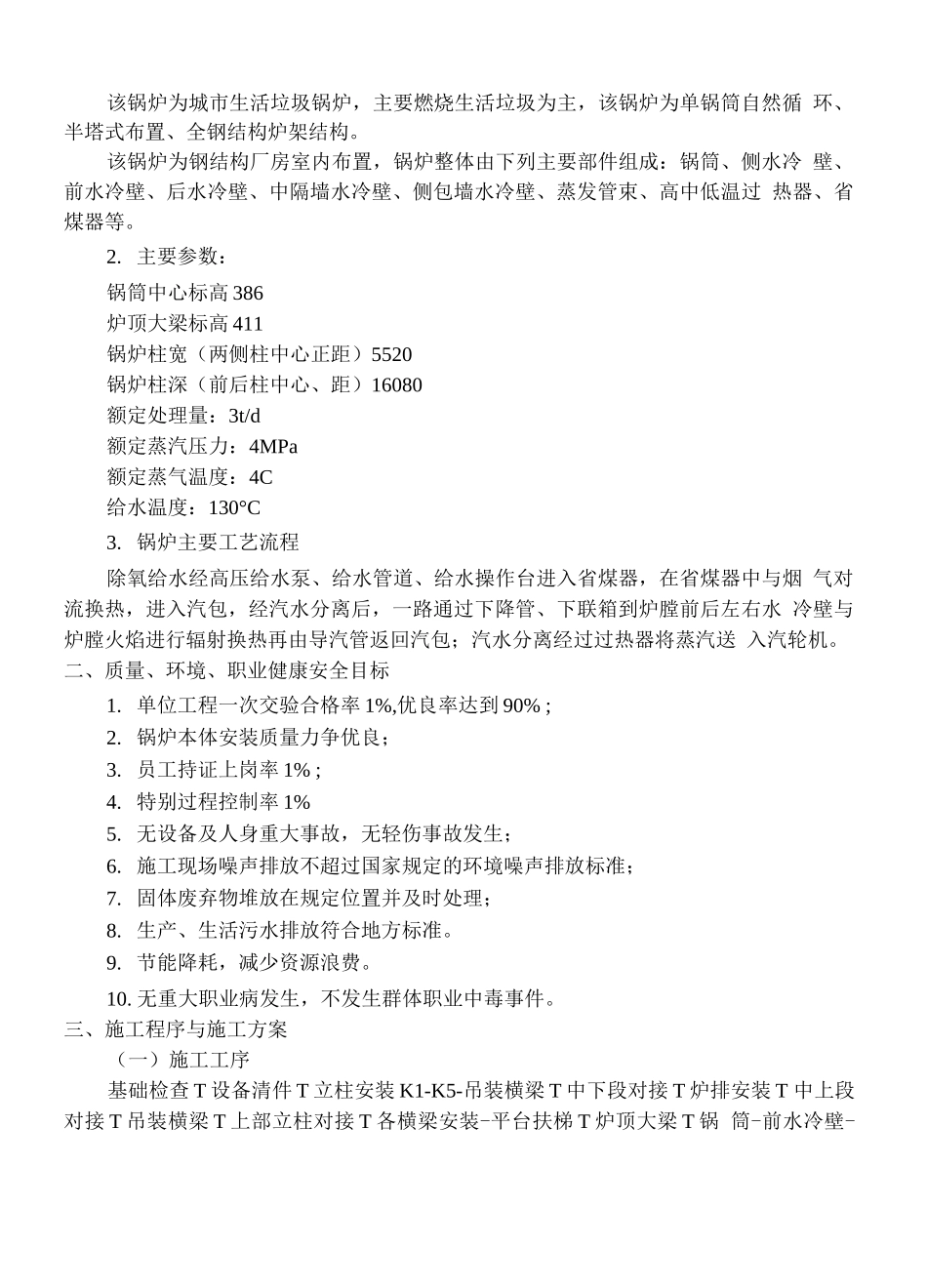

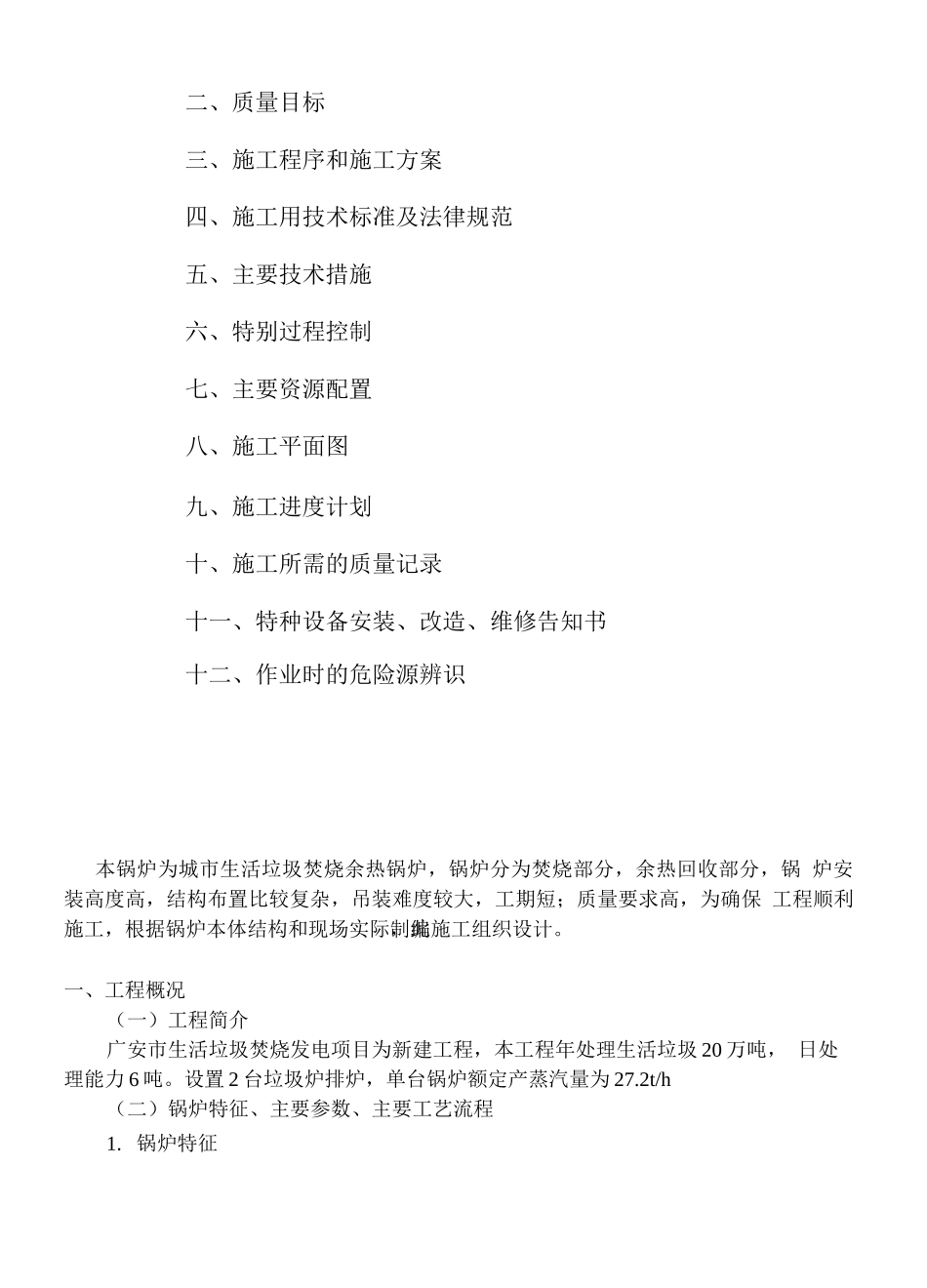

广安垃圾焚烧发电项目安装工程炉排式焚烧发电余热锅炉施工方案重庆钢铁集团建设工程有限公司二 0 一四年一月目 录一、工程概况—J LKU> * .1—/ / / \ 一*44r 5/ ;、编审审二、质量目标三、施工程序和施工方案四、施工用技术标准及法律规范五、主要技术措施六、特别过程控制七、主要资源配置八、施工平面图九、施工进度计划十、施工所需的质量记录十一、特种设备安装、改造、维修告知书十二、作业时的危险源辨识本锅炉为城市生活垃圾焚烧余热锅炉，锅炉分为焚烧部分，余热回收部分，锅 炉安装高度高，结构布置比较复杂，吊装难度较大，工期短；质量要求高，为确保 工程顺利施工，根据锅炉本体结构和现场实际，编制此施工组织设计。一、工程概况（一）工程简介广安市生活垃圾焚烧发电项目为新建工程，本工程年处理生活垃圾 20 万吨， 日处理能力 6 吨。设置 2 台垃圾炉排炉，单台锅炉额定产蒸汽量为 27.2t/h（二）锅炉特征、主要参数、主要工艺流程1. 锅炉特征该锅炉为城市生活垃圾锅炉，主要燃烧生活垃圾为主，该锅炉为单锅筒自然循 环、半塔式布置、全钢结构炉架结构。该锅炉为钢结构厂房室内布置，锅炉整体由下列主要部件组成：锅筒、侧水冷 壁、前水冷壁、后水冷壁、中隔墙水冷壁、侧包墙水冷壁、蒸发管束、高中低温过 热器、省煤器等。2. 主要参数：锅筒中心标高 386炉顶大梁标高 411锅炉柱宽（两侧柱中心正距）5520锅炉柱深（前后柱中心、距）16080额定处理量：3t/d额定蒸汽压力：4MPa额定蒸气温度：4C给水温度：130°C3. 锅炉主要工艺流程除氧给水经高压给水泵、给水管道、给水操作台进入省煤器，在省煤器中与烟 气对流换热，进入汽包，经汽水分离后，一路通过下降管、下联箱到炉膛前后左右水 冷壁与炉膛火焰进行辐射换热再由导汽管返回汽包；汽水分离经过过热器将蒸汽送 入汽轮机。二、质量、环境、职业健康安全目标1. 单位工程一次交验合格率 1%,优良率达到 90% ;2. 锅炉本体安装质量力争优良；3. 员工持证上岗率 1% ;4. 特别过程控制率 1%5. 无设备及人身重大事故，无轻伤事故发生；6. 施工现场噪声排放不超过国家规定的环境噪声排放标准；7. 固体废弃物堆放在规定位置并及时处理；8. 生产、生活污水排放符合地方标准。9. 节能降耗，减少资源浪费。10. 无重大职业病发生，不发生群体职业中毒事件。三、施工程序与施工方案（一）施工工序基础检查 T 设备清件 T 立柱安装 K1-K5-吊装...
