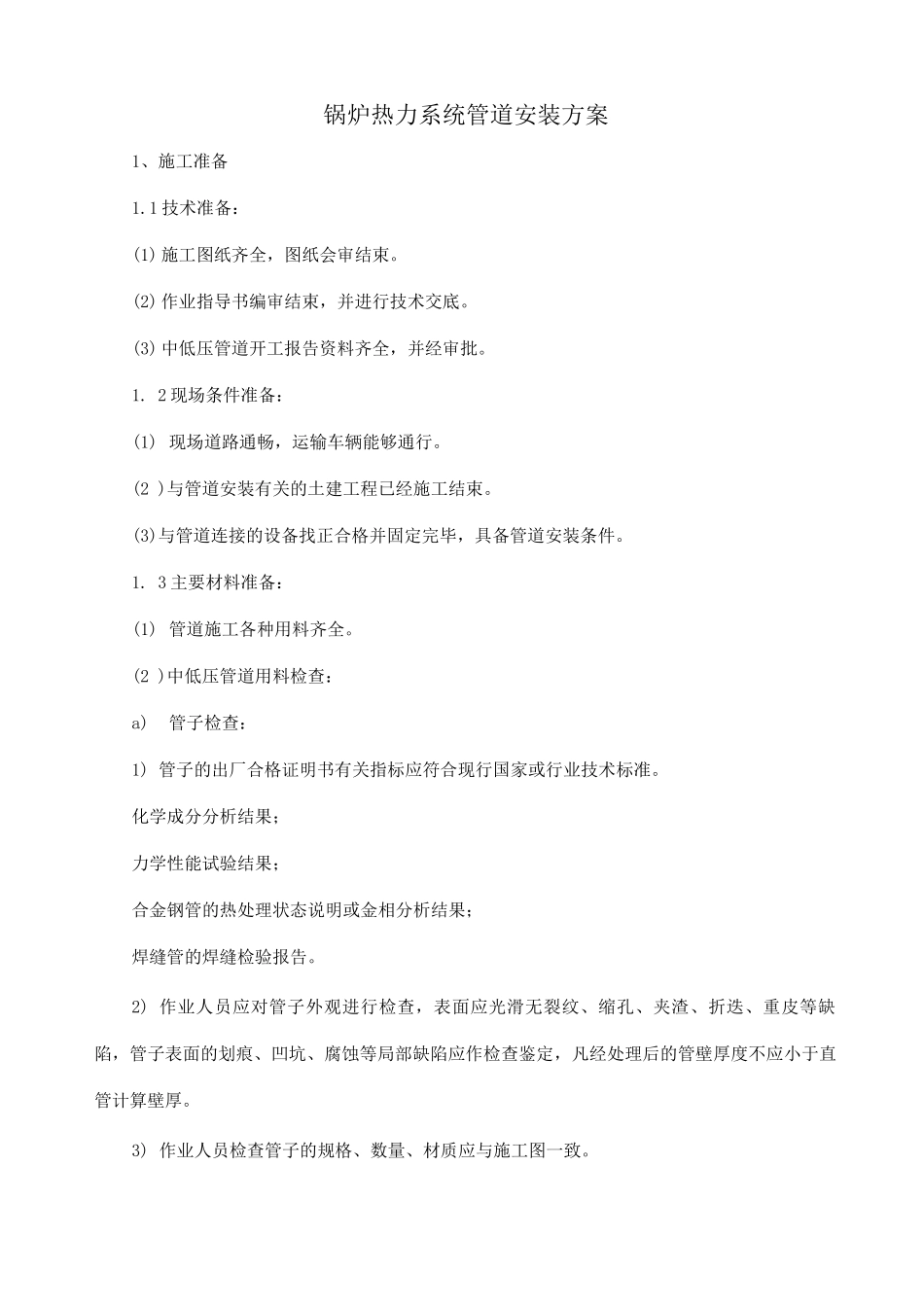

锅炉热力系统管道安装方案

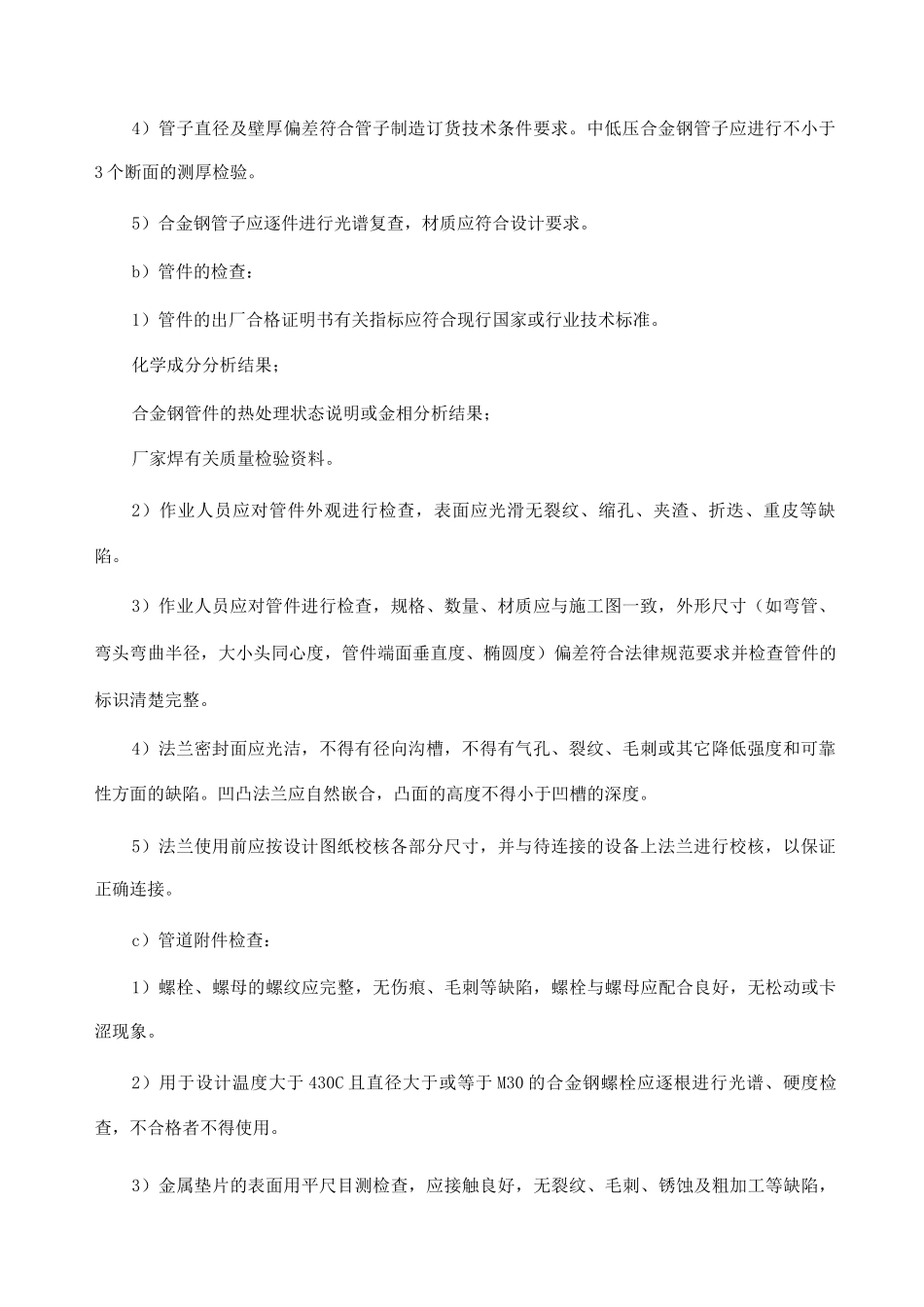

锅炉热力系统管道安装方案1、施工准备1.1 技术准备：(1) 施工图纸齐全，图纸会审结束。(2) 作业指导书编审结束，并进行技术交底。(3) 中低压管道开工报告资料齐全，并经审批。1. 2 现场条件准备：(1) 现场道路通畅，运输车辆能够通行。(2 )与管道安装有关的土建工程已经施工结束。(3)与管道连接的设备找正合格并固定完毕，具备管道安装条件。1. 3 主要材料准备：(1) 管道施工各种用料齐全。(2 )中低压管道用料检查：a)管子检查：1) 管子的出厂合格证明书有关指标应符合现行国家或行业技术标准。化学成分分析结果；力学性能试验结果；合金钢管的热处理状态说明或金相分析结果；焊缝管的焊缝检验报告。2) 作业人员应对管子外观进行检查，表面应光滑无裂纹、缩孔、夹渣、折迭、重皮等缺陷，管子表面的划痕、凹坑、腐蚀等局部缺陷应作检查鉴定，凡经处理后的管壁厚度不应小于直管计算壁厚。3) 作业人员检查管子的规格、数量、材质应与施工图一致。4）管子直径及壁厚偏差符合管子制造订货技术条件要求。中低压合金钢管子应进行不小于3 个断面的测厚检验。5）合金钢管子应逐件进行光谱复查，材质应符合设计要求。b）管件的检查：1）管件的出厂合格证明书有关指标应符合现行国家或行业技术标准。化学成分分析结果；合金钢管件的热处理状态说明或金相分析结果；厂家焊有关质量检验资料。2）作业人员应对管件外观进行检查，表面应光滑无裂纹、缩孔、夹渣、折迭、重皮等缺陷。3）作业人员应对管件进行检查，规格、数量、材质应与施工图一致，外形尺寸（如弯管、弯头弯曲半径，大小头同心度，管件端面垂直度、椭圆度）偏差符合法律规范要求并检查管件的标识清楚完整。4）法兰密封面应光洁，不得有径向沟槽，不得有气孔、裂纹、毛刺或其它降低强度和可靠性方面的缺陷。凹凸法兰应自然嵌合，凸面的高度不得小于凹槽的深度。5）法兰使用前应按设计图纸校核各部分尺寸，并与待连接的设备上法兰进行校核，以保证正确连接。c）管道附件检查：1）螺栓、螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。2）用于设计温度大于 430C 且直径大于或等于 M30 的合金钢螺栓应逐根进行光谱、硬度检查，不合格者不得使用。3）金属垫片的表面用平尺目测检查，应接触良好，无裂纹、毛刺、锈蚀及粗加工等缺陷，其硬度应低于法兰硬度。4)石棉橡胶垫片应符合压力等级，质地柔韧，无老化变质或分层现象，表面不应有折损、皱纹等...
