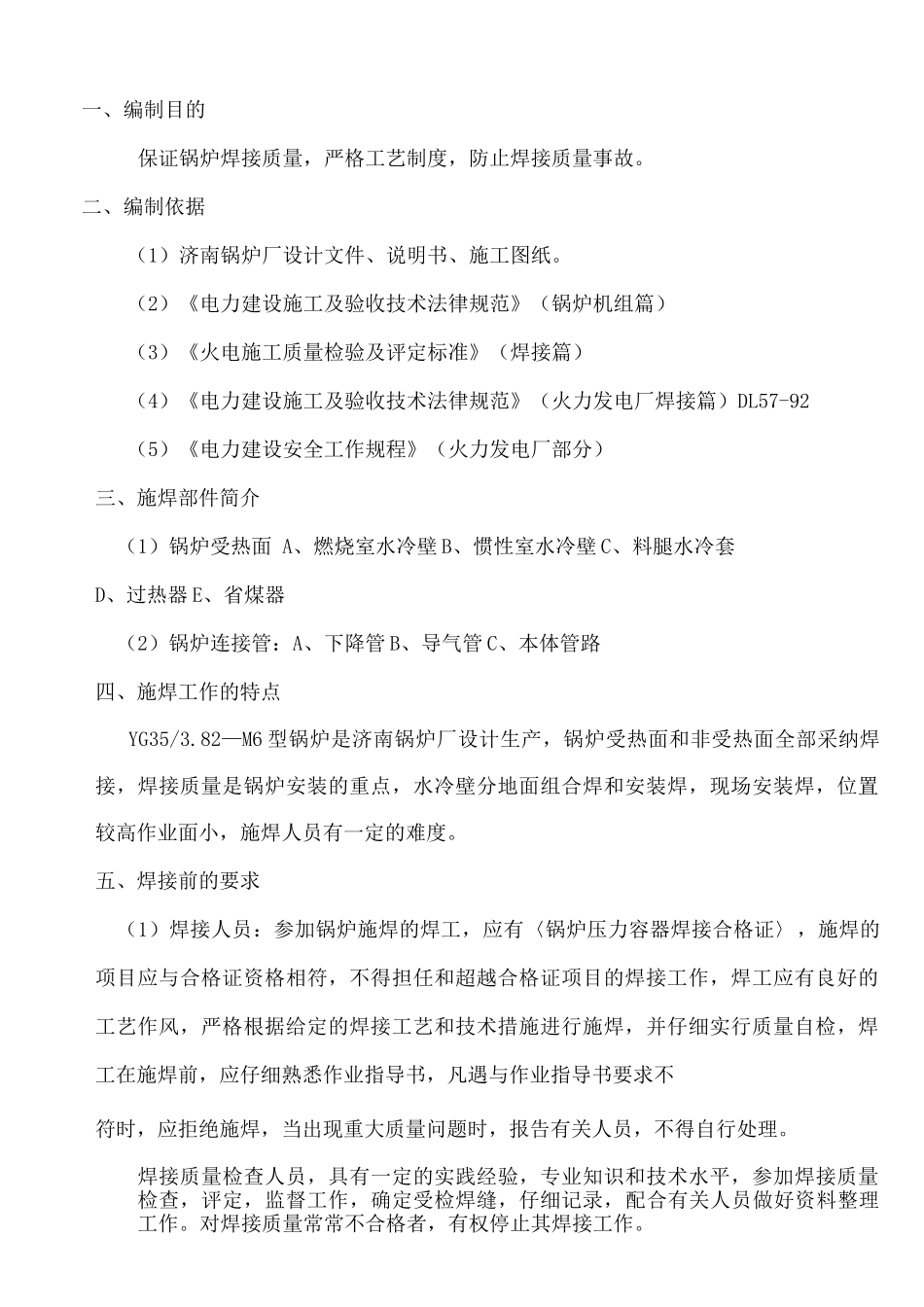

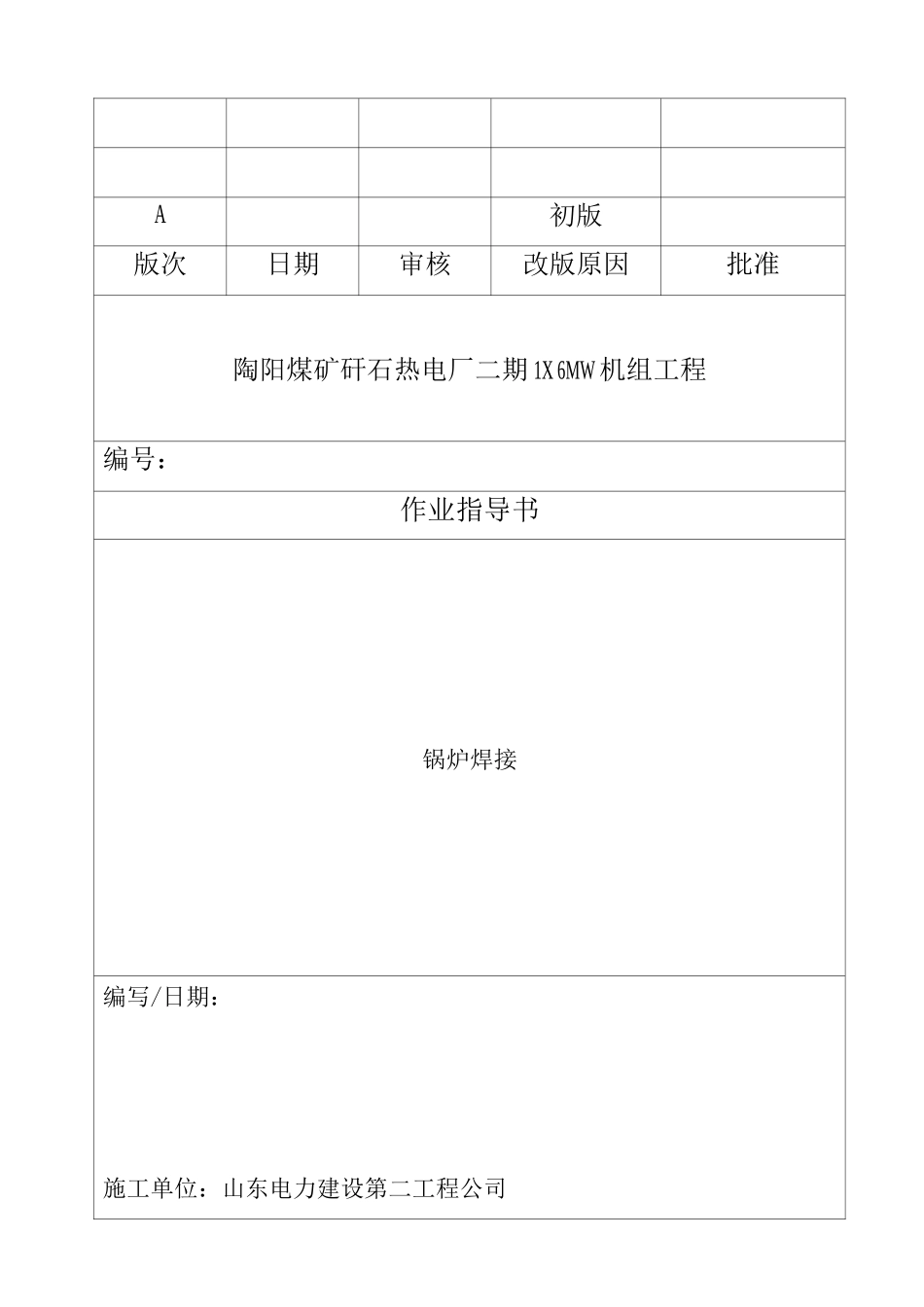

A初版版次日期审核改版原因批准陶阳煤矿矸石热电厂二期 1X 6MW 机组工程编号：作业指导书锅炉焊接编写/日期：施工单位：山东电力建设第二工程公司一、编制目的二、编制依据三、施焊部件的简介四、施焊工作的特点五、焊接前的要求：1、焊接人员2、焊接材料3、焊前准备4、焊接工艺六、焊接质量标准七、焊接质量检验八、焊接工艺卡九、焊接工程一览表一、编制目的保证锅炉焊接质量，严格工艺制度，防止焊接质量事故。二、编制依据（1）济南锅炉厂设计文件、说明书、施工图纸。（2）《电力建设施工及验收技术法律规范》（锅炉机组篇）（3）《火电施工质量检验及评定标准》（焊接篇）（4）《电力建设施工及验收技术法律规范》（火力发电厂焊接篇）DL57-92（5）《电力建设安全工作规程》（火力发电厂部分）三、施焊部件简介（1）锅炉受热面 A、燃烧室水冷壁 B、惯性室水冷壁 C、料腿水冷套D、过热器 E、省煤器（2）锅炉连接管：A、下降管 B、导气管 C、本体管路四、施焊工作的特点YG35/3.82—M6 型锅炉是济南锅炉厂设计生产，锅炉受热面和非受热面全部采纳焊接，焊接质量是锅炉安装的重点，水冷壁分地面组合焊和安装焊，现场安装焊，位置较高作业面小，施焊人员有一定的难度。五、焊接前的要求（1）焊接人员：参加锅炉施焊的焊工，应有〈锅炉压力容器焊接合格证〉，施焊的项目应与合格证资格相符，不得担任和超越合格证项目的焊接工作，焊工应有良好的工艺作风，严格根据给定的焊接工艺和技术措施进行施焊，并仔细实行质量自检，焊工在施焊前，应仔细熟悉作业指导书，凡遇与作业指导书要求不符时，应拒绝施焊，当出现重大质量问题时，报告有关人员，不得自行处理。焊接质量检查人员，具有一定的实践经验，专业知识和技术水平，参加焊接质量检查，评定，监督工作，确定受检焊缝，仔细记录，配合有关人员做好资料整理工作。对焊接质量常常不合格者，有权停止其焊接工作。焊接无损检测人员，应取得相应专业资格证书人员担任，焊缝质量无损检验，应按法律规范和有关规程进行，对受检部位应检验及时，结论正确，及时反馈。(2)焊接材料：施焊用焊条焊丝应有制造厂的质量合格证，材质证明，所用氩气的纯度不低于99.95%，质量应符合国家标准，否则不准入库和使用。对 J50 R30 的焊丝应单独存放，并有明显的标记。焊工应对施焊的部件，所有焊条焊丝规格、型号、数量提前通知焊条管理人员对焊条烘干，烘干温度 120250C,恒温 1 小时；重复烘干次数不...
