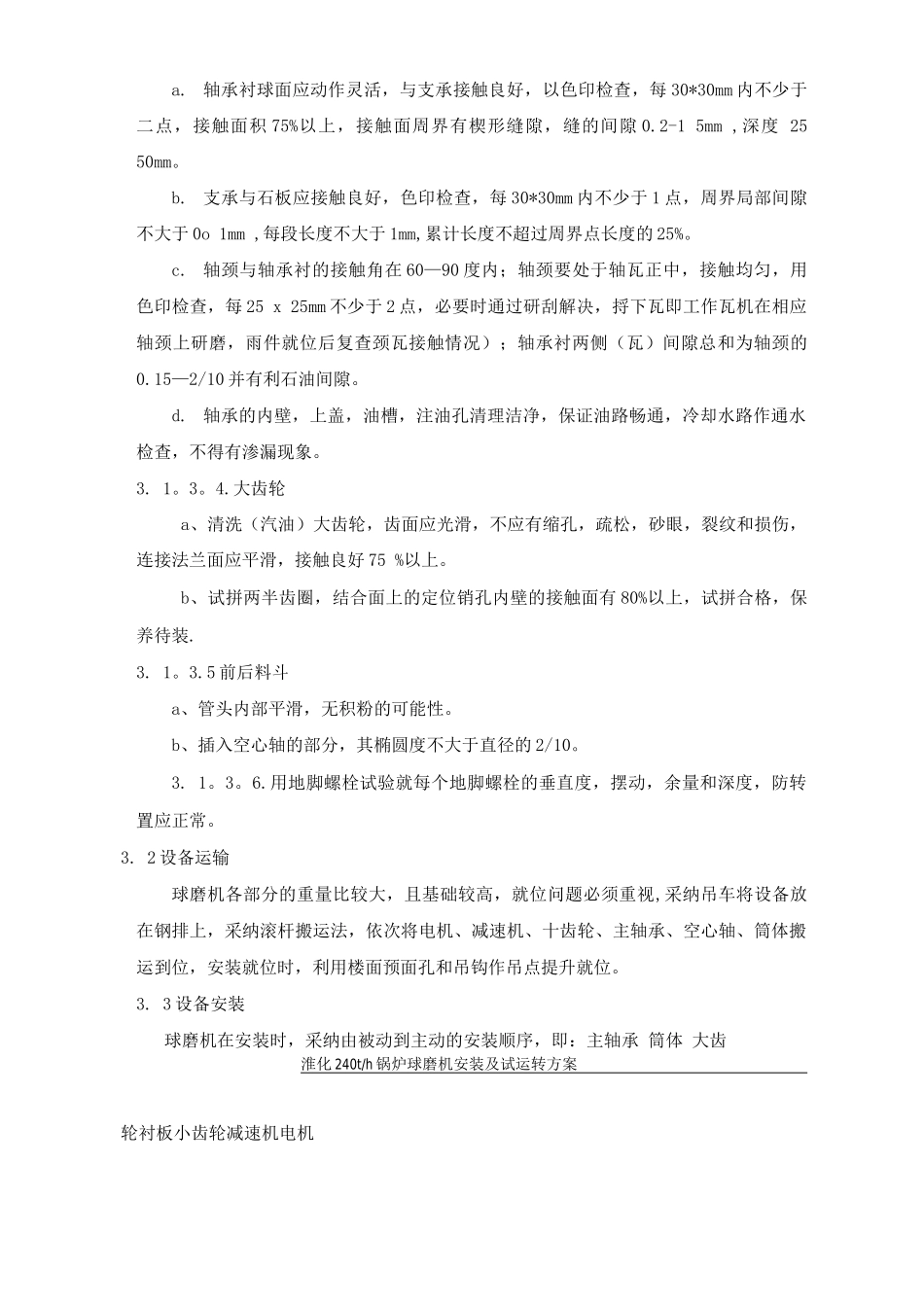

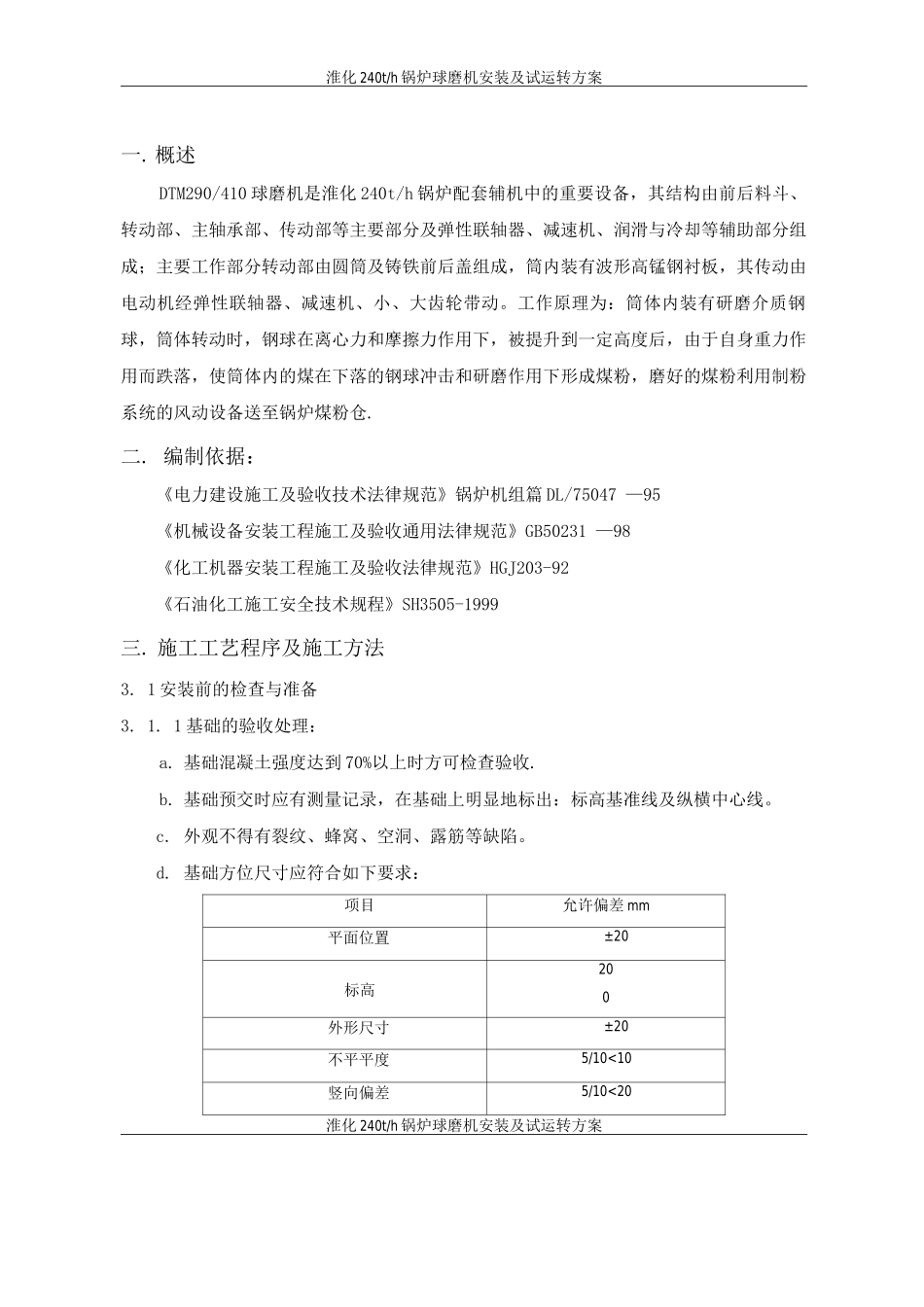

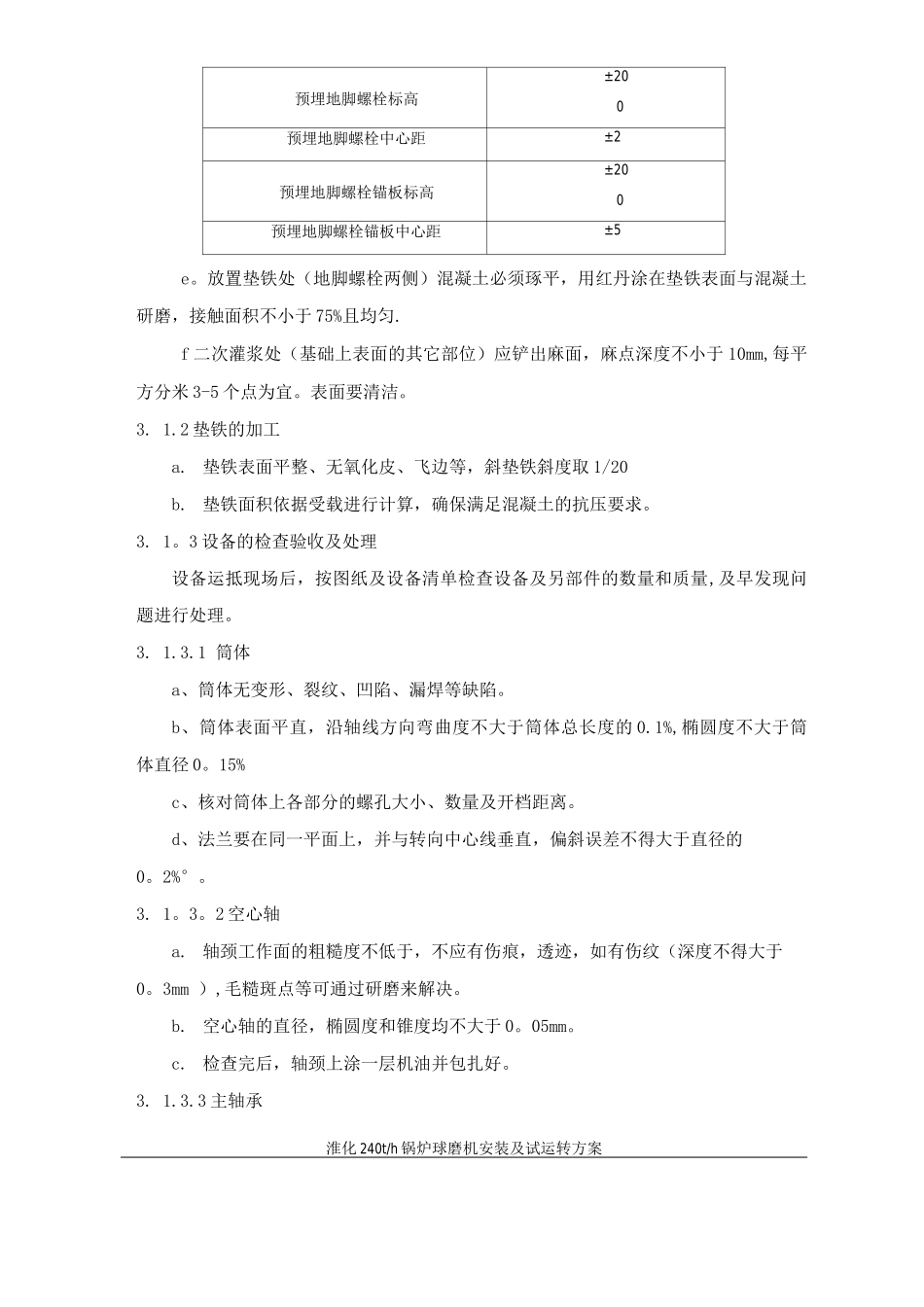

淮化 240t/h 锅炉球磨机安装及试运转方案一.概述DTM290/410 球磨机是淮化 240t/h 锅炉配套辅机中的重要设备，其结构由前后料斗、转动部、主轴承部、传动部等主要部分及弹性联轴器、减速机、润滑与冷却等辅助部分组成；主要工作部分转动部由圆筒及铸铁前后盖组成，筒内装有波形高锰钢衬板，其传动由电动机经弹性联轴器、减速机、小、大齿轮带动。工作原理为：筒体内装有研磨介质钢球，筒体转动时，钢球在离心力和摩擦力作用下，被提升到一定高度后，由于自身重力作用而跌落，使筒体内的煤在下落的钢球冲击和研磨作用下形成煤粉，磨好的煤粉利用制粉系统的风动设备送至锅炉煤粉仓.二. 编制依据：《电力建设施工及验收技术法律规范》锅炉机组篇 DL/75047 —95《机械设备安装工程施工及验收通用法律规范》GB50231 —98《化工机器安装工程施工及验收法律规范》HGJ203-92《石油化工施工安全技术规程》SH3505-1999三. 施工工艺程序及施工方法3. 1 安装前的检查与准备3. 1. 1 基础的验收处理：a. 基础混凝土强度达到 70%以上时方可检查验收.b. 基础预交时应有测量记录，在基础上明显地标出：标高基准线及纵横中心线。c. 外观不得有裂纹、蜂窝、空洞、露筋等缺陷。d. 基础方位尺寸应符合如下要求：项目允许偏差 mm平面位置±20标高200外形尺寸±20不平平度5/10<10竖向偏差5/10<20淮化 240t/h 锅炉球磨机安装及试运转方案预埋地脚螺栓标高±200预埋地脚螺栓中心距±2预埋地脚螺栓锚板标高±200预埋地脚螺栓锚板中心距±5e。放置垫铁处（地脚螺栓两侧）混凝土必须琢平，用红丹涂在垫铁表面与混凝土研磨，接触面积不小于 75%且均匀.f 二次灌浆处（基础上表面的其它部位）应铲出麻面，麻点深度不小于 10mm,每平方分米 3-5 个点为宜。表面要清洁。3. 1.2 垫铁的加工a. 垫铁表面平整、无氧化皮、飞边等，斜垫铁斜度取 1/20b. 垫铁面积依据受载进行计算，确保满足混凝土的抗压要求。3. 1。3 设备的检查验收及处理设备运抵现场后，按图纸及设备清单检查设备及另部件的数量和质量,及早发现问题进行处理。3. 1.3.1 筒体a、筒体无变形、裂纹、凹陷、漏焊等缺陷。b、筒体表面平直，沿轴线方向弯曲度不大于筒体总长度的 0.1%,椭圆度不大于筒体直径 0。15%c、核对筒体上各部分的螺孔大小、数量及开档距离。d、法兰要在同一平面上，并与转向中心线垂直，偏斜误差不得大于直径的0。2%°。3. 1。3。2 空心轴a. 轴颈工作面的粗糙度...
