锅炉砌筑方案

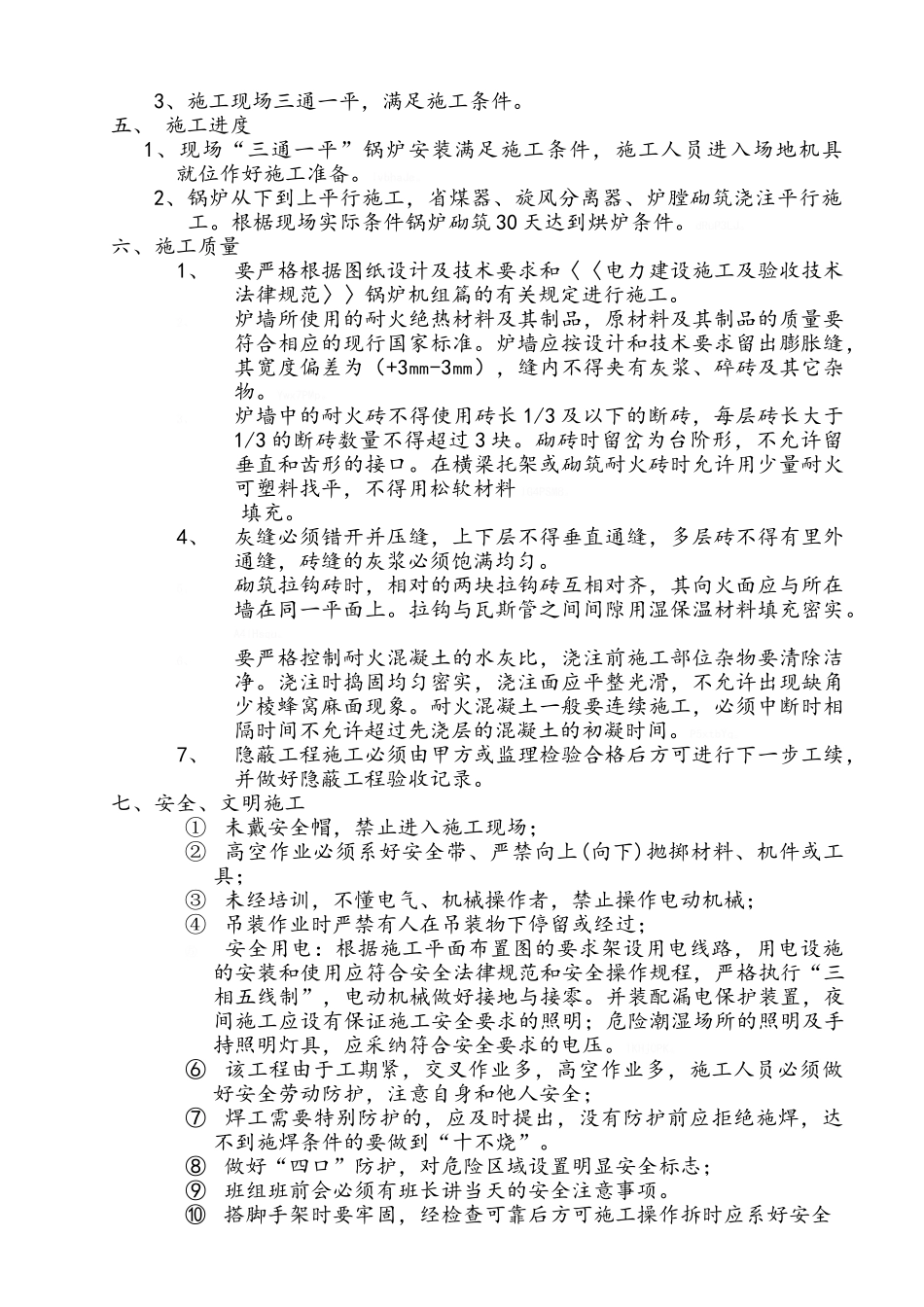

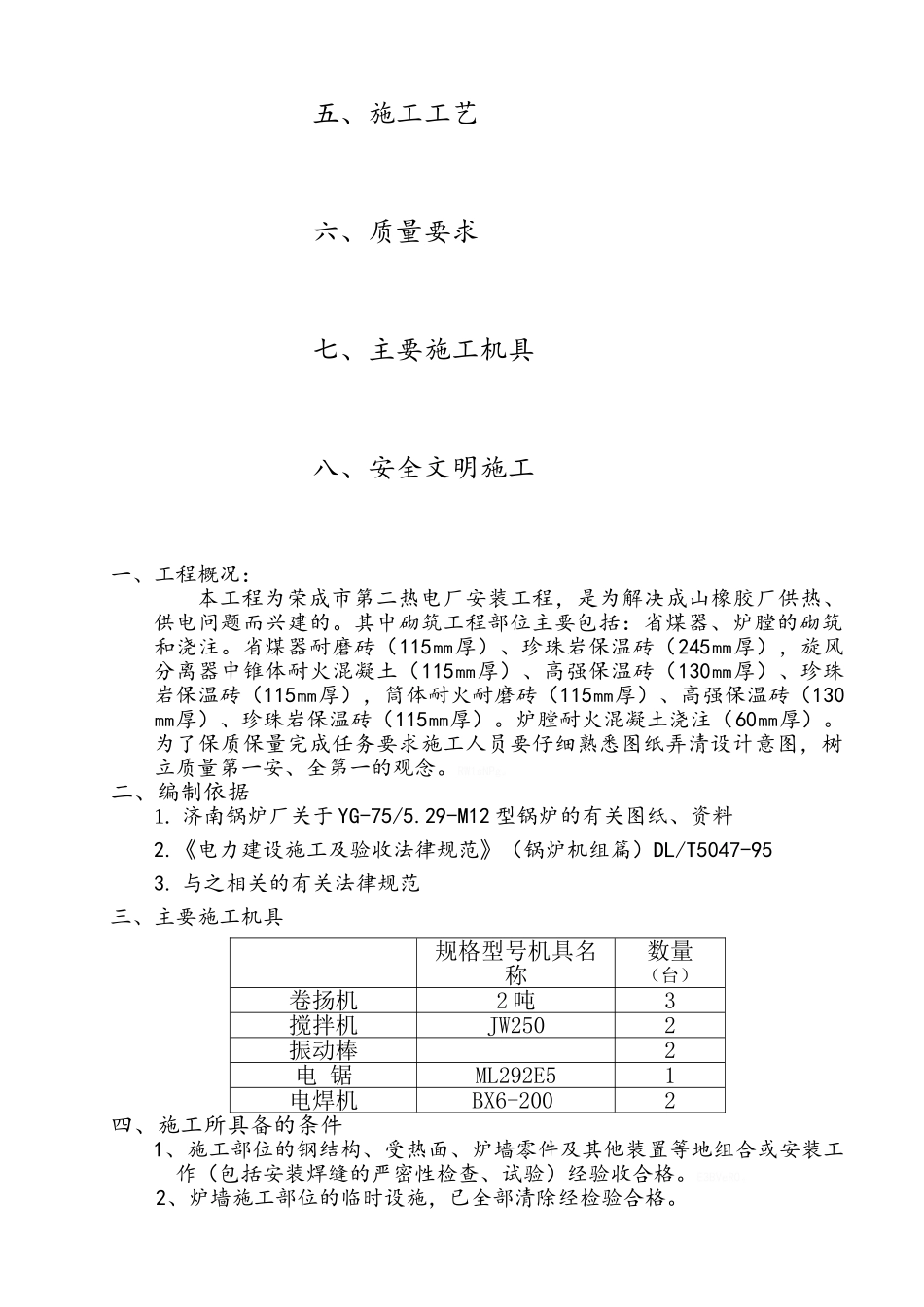

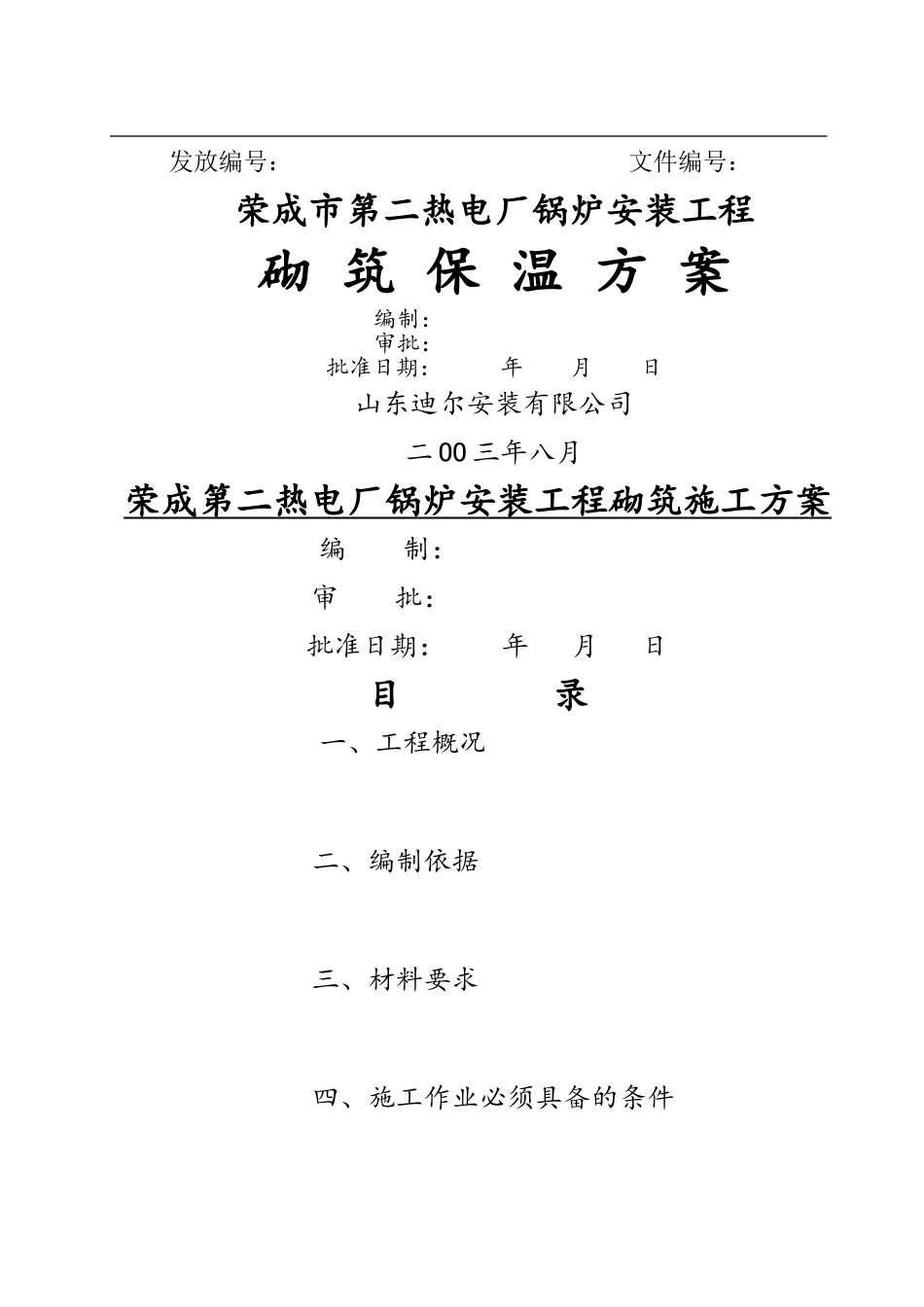

发放编号： 文件编号：荣成市第二热电厂锅炉安装工程砌 筑 保 温 方 案编制：审批：批准日期： 年 月 日山东迪尔安装有限公司二 OO 三年八月荣成第二热电厂锅炉安装工程砌筑施工方案 编 制：审 批： 批准日期： 年 月 日目 录一、工程概况 二、编制依据三、材料要求四、施工作业必须具备的条件五、施工工艺 六、质量要求 七、主要施工机具 八、安全文明施工一、工程概况：本工程为荣成市第二热电厂安装工程，是为解决成山橡胶厂供热、供电问题而兴建的。其中砌筑工程部位主要包括：省煤器、炉膛的砌筑和浇注。省煤器耐磨砖（115㎜厚）、珍珠岩保温砖（245㎜厚），旋风分离器中锥体耐火混凝土（115㎜厚）、高强保温砖（130㎜厚）、珍珠岩保温砖（115㎜厚），筒体耐火耐磨砖（115㎜厚）、高强保温砖（130㎜厚）、珍珠岩保温砖（115㎜厚）。炉膛耐火混凝土浇注（60㎜厚）。为了保质保量完成任务要求施工人员要仔细熟悉图纸弄清设计意图，树立质量第一安、全第一的观念。RW1sNPg。二、编制依据1. 济南锅炉厂关于 YG-75/5.29-M12 型锅炉的有关图纸、资料2.《电力建设施工及验收法律规范》（锅炉机组篇）DL/T5047-953. 与之相关的有关法律规范三、主要施工机具规格型号机具名称数量（台）卷扬机2 吨3搅拌机JW2502振动棒2电 锯ML292E51电焊机 BX6-2002四、施工所具备的条件1、施工部位的钢结构、受热面、炉墙零件及其他装置等地组合或安装工作（包括安装焊缝的严密性检查、试验）经验收合格。E3BVeR0。2、炉墙施工部位的临时设施，已全部清除经检验合格。 3、施工现场三通一平，满足施工条件。五、 施工进度1、现场“三通一平”锅炉安装满足施工条件，施工人员进入场地机具 就位作好施工准备。ivbhaJe。2、锅炉从下到上平行施工，省煤器、旋风分离器、炉膛砌筑浇注平行施工。根椐现场实际条件锅炉砌筑 30 天达到烘炉条件。dRuP3LJ。六、施工质量1、要严格根据图纸设计及技术要求和〈〈电力建设施工及验收技术法律规范〉〉锅炉机组篇的有关规定进行施工。2、炉墙所使用的耐火绝热材料及其制品，原材料及其制品的质量要符合相应的现行国家标准。炉墙应按设计和技术要求留出膨胀缝，其宽度偏差为（+3㎜-3㎜），缝内不得夹有灰浆、碎砖及其它杂物。Ywx7PMp。3、炉墙中的耐火砖不得使用砖长 1/3 及以下的断砖，每层砖长大于1/3 的断砖数量不得超过 3 块。砌砖时留岔为台阶形，不允许留垂直和齿形的接口。在横梁托架或...
