锅炉系统烟囱施工方案

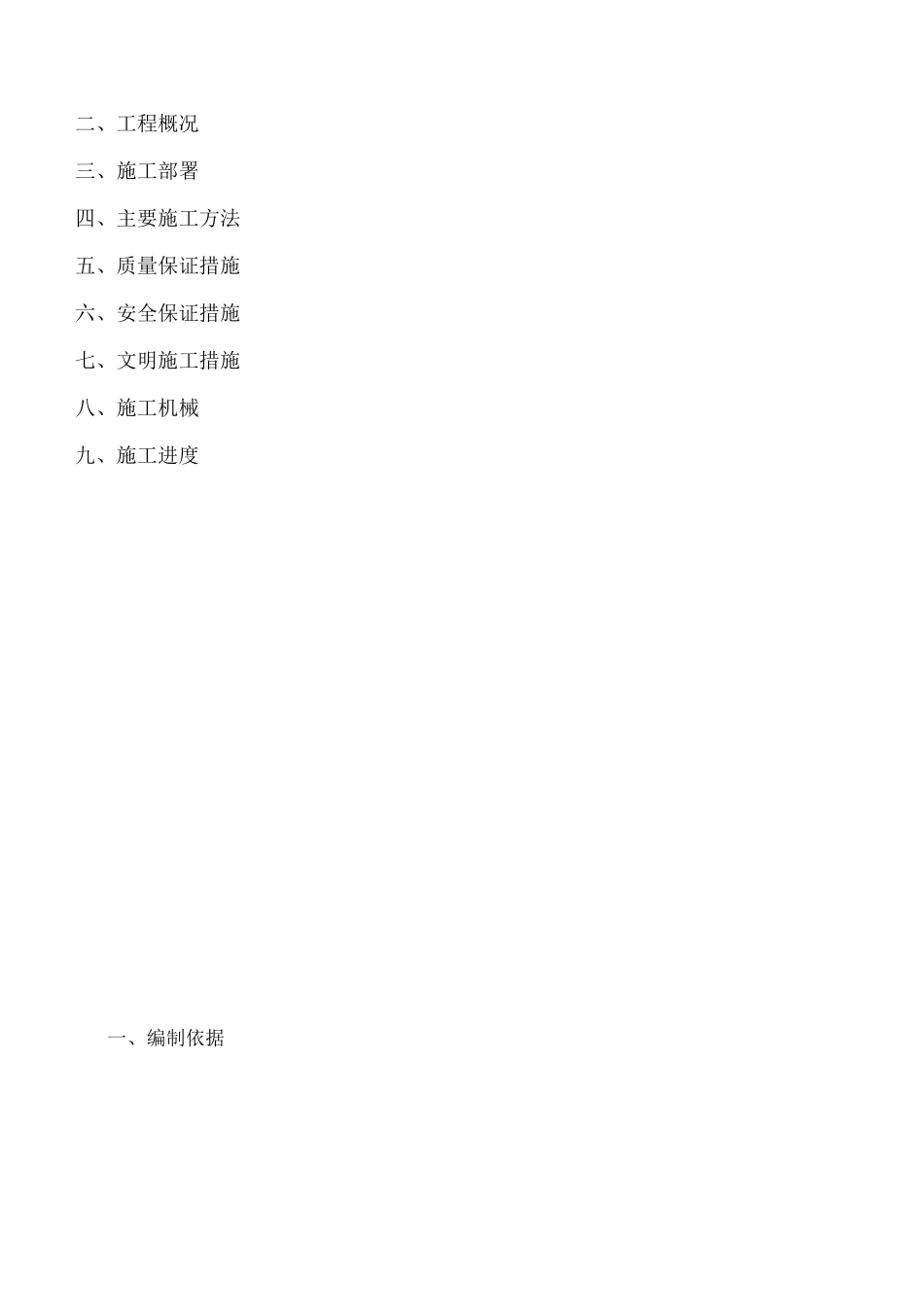

赤峰国能化工科技有限责任公司 2 万吨/年粗酚精制项目循环流化床锅炉系统烟囱专项施工方案编制:审核:批准:山西省工业设备安装公司赤峰国能化工科技有限责任公司 2 万吨/年粗酚精制工程项目部2025 年 5 月 16 日一、编制依据二、工程概况三、施工部署四、主要施工方法五、质量保证措施六、安全保证措施七、文明施工措施八、施工机械九、施工进度一、编制依据1.1 赤峰高达矿山设计院设计的图纸；及公司与业主签订的建筑施工合同；1.2《建筑地基基础工程施工质量验收法律规范》(GB50202-22)《混凝土结构工程施工质量验收法律规范》GB50204-22《建筑工程施工质量验收统一标准》GB503-21《建设工程安全生产管理条例》国务院第 393 号令《建设工程施工安全技术操作规程》建筑工业出版社《建筑施工安全检查标准》JGJ59-2025《建筑施工高处作业安全技术标准》JGJ80-91《建筑机械使用安全技术规程》JGJ33-21《建设工程施工现场供用电安全法律规范》GB50194-93《烟囱工程施工及验收法律规范》GBJ78-28《砖烟囱图集》04G211《建筑施工手册》国家现行有关的工程施工验收法律规范、规程、标准以及省市主管部门对基本建设 的有关规定。1.3 山西省工业设备安装公司质量认证体系文件、《质量、环境、职业健康安全 管理手册》、《程序文件》、《作业指导书》。二、工程概况本工程为赤峰国能化工科技有限责任公司建设的循环流化床锅炉系统烧结普通 粘土砖烟囱。± 0.0 相应的绝对标高 1313.35m,地基承载力大于等于 160Kpa。筒身 高 50 米，下内径4.68 米,上内径 1.7 米，抗基本风压 0.55KN/ ，烟气温度为 250°C。 基础垫层混凝土垫层的强度等级为 C10。基础、筒壁中混凝土强度等级为 C25。钢筋 采纳 HRB235 级、HRB335级，钢筋保护层厚度，基础底板受力钢筋为 40mm。筒壁和 一…¥ 3内衬砖砌体采纳 MU10 烧结普通粘土砖，水泥石灰混合砂浆的强度等级为 M5 ,筒壁 与内衬间的隔热层采纳无机材料岩棉。2.1 主要实物工程量(1 )主体砌筑(MU10 普通粘土砖)2m(2) 爬梯制作安装 10kg(3) 钢筋工程 1.2t(4) 岩棉隔热层 12 m(5) 砂浆量(M5 )56m三、施工部署本项目为一座 50 米砖烟囱。针对本工程特点，施工活动围绕本标段的主要项目 安排各项工作。3.1 技术准备熟悉工程地质勘察报告，详细了解本工程范围的工程地质情况。细化施工组织 设计，主要是动力电源接、施工区道路布置，环境保护和职业安全健康规划。仔细...
