锅炉维修工程施工方案

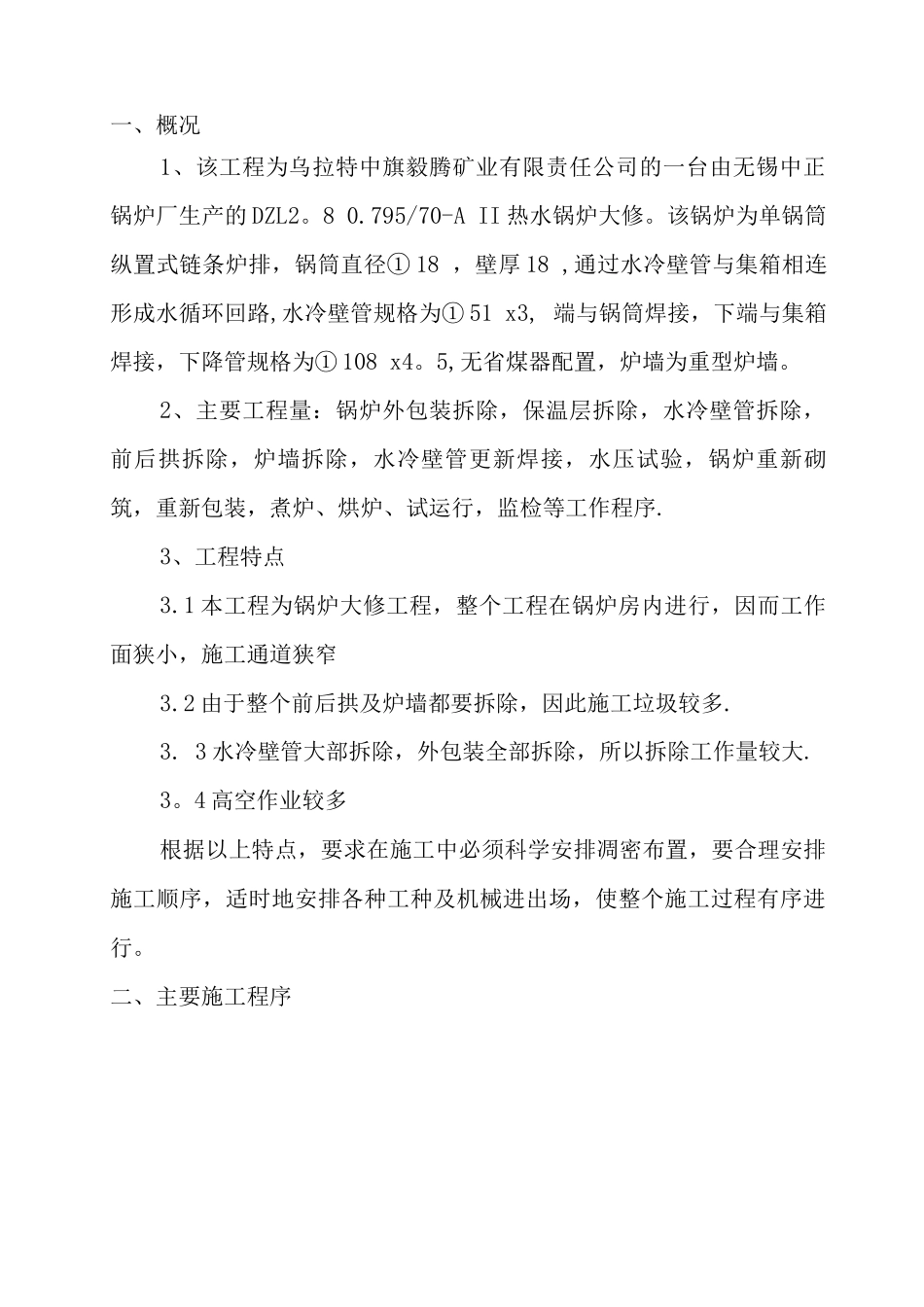

一、概况1、该工程为乌拉特中旗毅腾矿业有限责任公司的一台由无锡中正锅炉厂生产的 DZL2。8 0.795/70-A II 热水锅炉大修。该锅炉为单锅筒纵置式链条炉排，锅筒直径① 18 ，壁厚 18 ,通过水冷壁管与集箱相连形成水循环回路,水冷壁管规格为① 51 x3, 端与锅筒焊接，下端与集箱焊接，下降管规格为① 108 x4。5,无省煤器配置，炉墙为重型炉墙。2、主要工程量：锅炉外包装拆除，保温层拆除，水冷壁管拆除，前后拱拆除，炉墙拆除，水冷壁管更新焊接，水压试验，锅炉重新砌筑，重新包装，煮炉、烘炉、试运行，监检等工作程序.3、工程特点3.1 本工程为锅炉大修工程，整个工程在锅炉房内进行，因而工作面狭小，施工通道狭窄3.2 由于整个前后拱及炉墙都要拆除，因此施工垃圾较多.3. 3 水冷壁管大部拆除，外包装全部拆除，所以拆除工作量较大.3。4 高空作业较多根据以上特点，要求在施工中必须科学安排凋密布置，要合理安排施工顺序，适时地安排各种工种及机械进出场，使整个施工过程有序进行。二、主要施工程序锅炉外包装拆除 —►炉墙拆除 —►炉拱拆除 —►垃圾清理外运—I 水冷壁管拆除 _水冷壁管孔修打磨 _ 水冷壁管焊接T 水压试验 1 锅炉砌筑 1 外包装 1 烘炉 1 总体验收三、主要施工方法及技术要求1、外包装拆除要避开损坏钢架及集箱2、炉墙拱墙拆除时要自上而下一层一层拆除，拆除的垃圾及时送到地面，拆除炉墙、拱前要用木板覆盖炉排及传动部分，防止废耐火砖掉下碰坏炉排及传动装置.3、在炉墙、烘墙拆除时同时要安排垃圾外运到指定地点，保持施工现场道路畅通。4、水冷壁管拆除水冷壁管拆除作业时，应用汽割，逐根拆除,注意在切割水冷壁管与集箱连接时尽量垂直切割，尽量避开切割杂物掉入集箱中,在拆除水冷壁管与锅筒连接时，一定要保护好锅筒管，严禁划伤，以免影响下一步的焊接。5、水冷壁安装安装前对锅筒管孔进行清理、打磨，测量并做好记录,同时将集箱上的短接打好坡。水冷壁管安装时应逐根进行，先安装好两端基准管，在两基准管之间拉线，以确保水冷壁管安装平整，焊接时先点焊，核实尺寸无误后，焊牢。具体参照焊接工艺・6、水压试验6。1 水压试验准备6。1。1 清理锅筒及集箱内的原有杂物，封闭锅筒入孔及集箱手孔及排污阀,打开放空阀。6。1。2 准备水压试验时的临时水源，上水管及放水管,试压泵及检验的压力表二块。拆除所有临时支撑。6。1。4 准备必要的照明设备。6.1。5 将不参加水压试验的安全阀...
