锅炉维修施工方案2

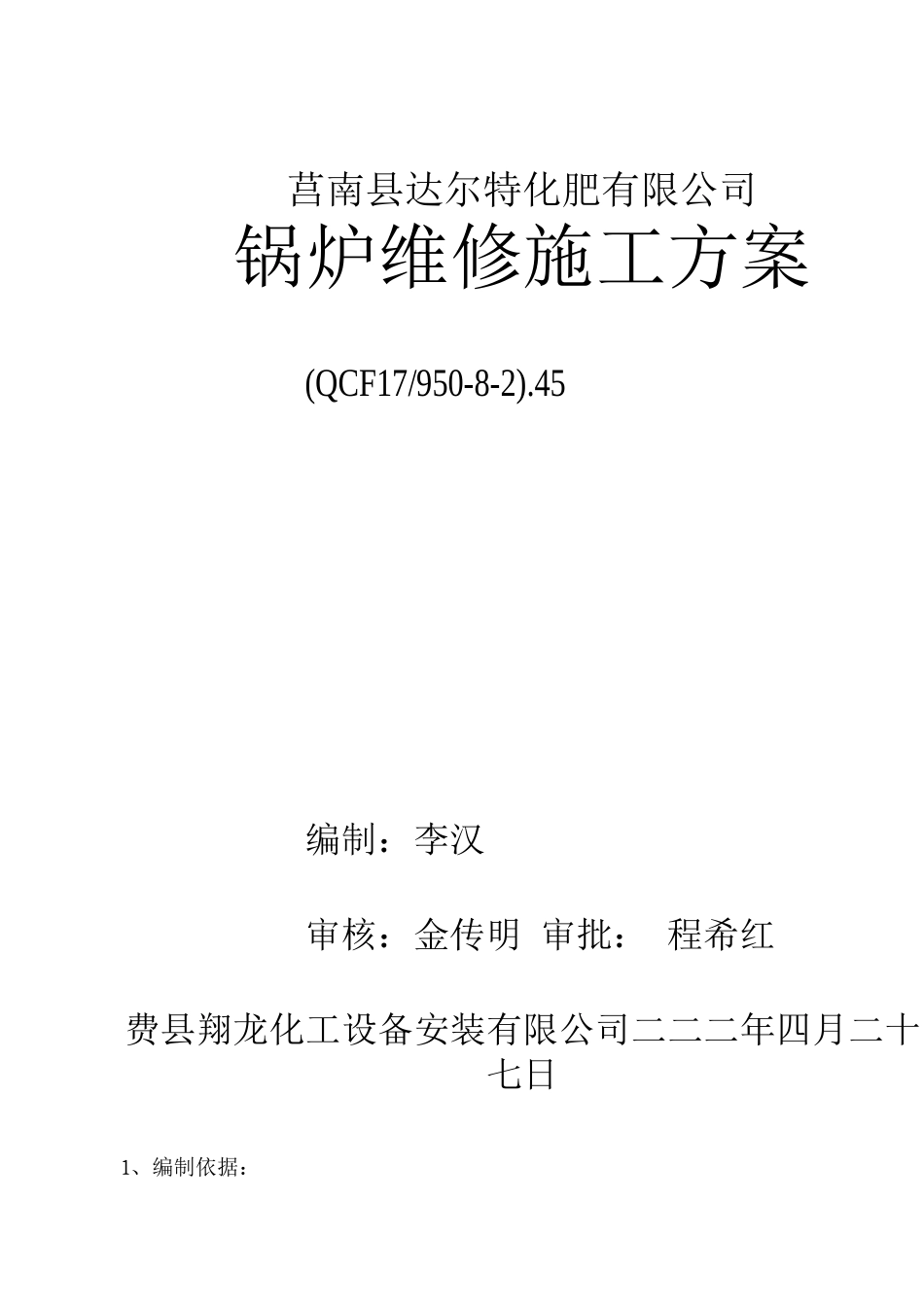

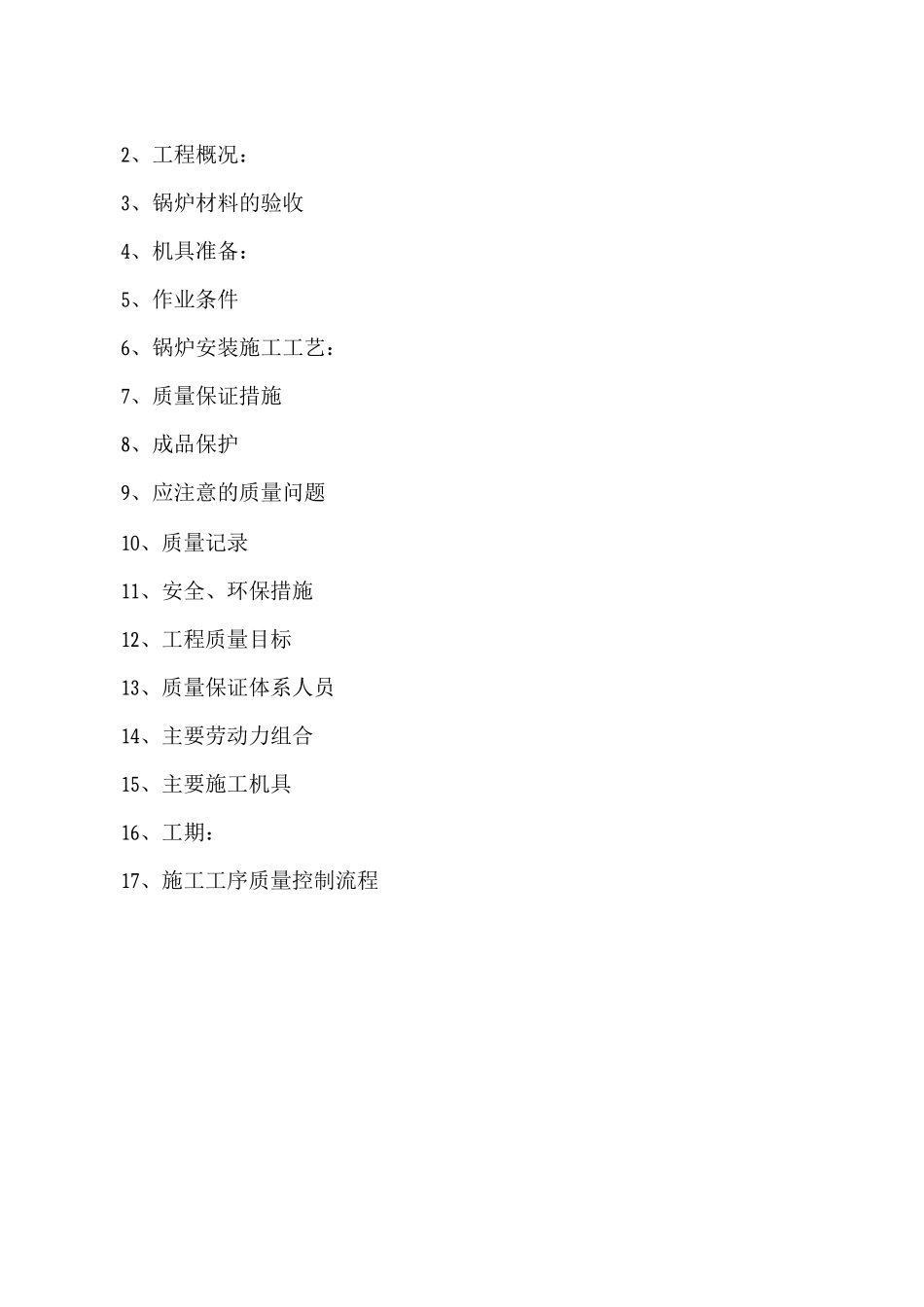

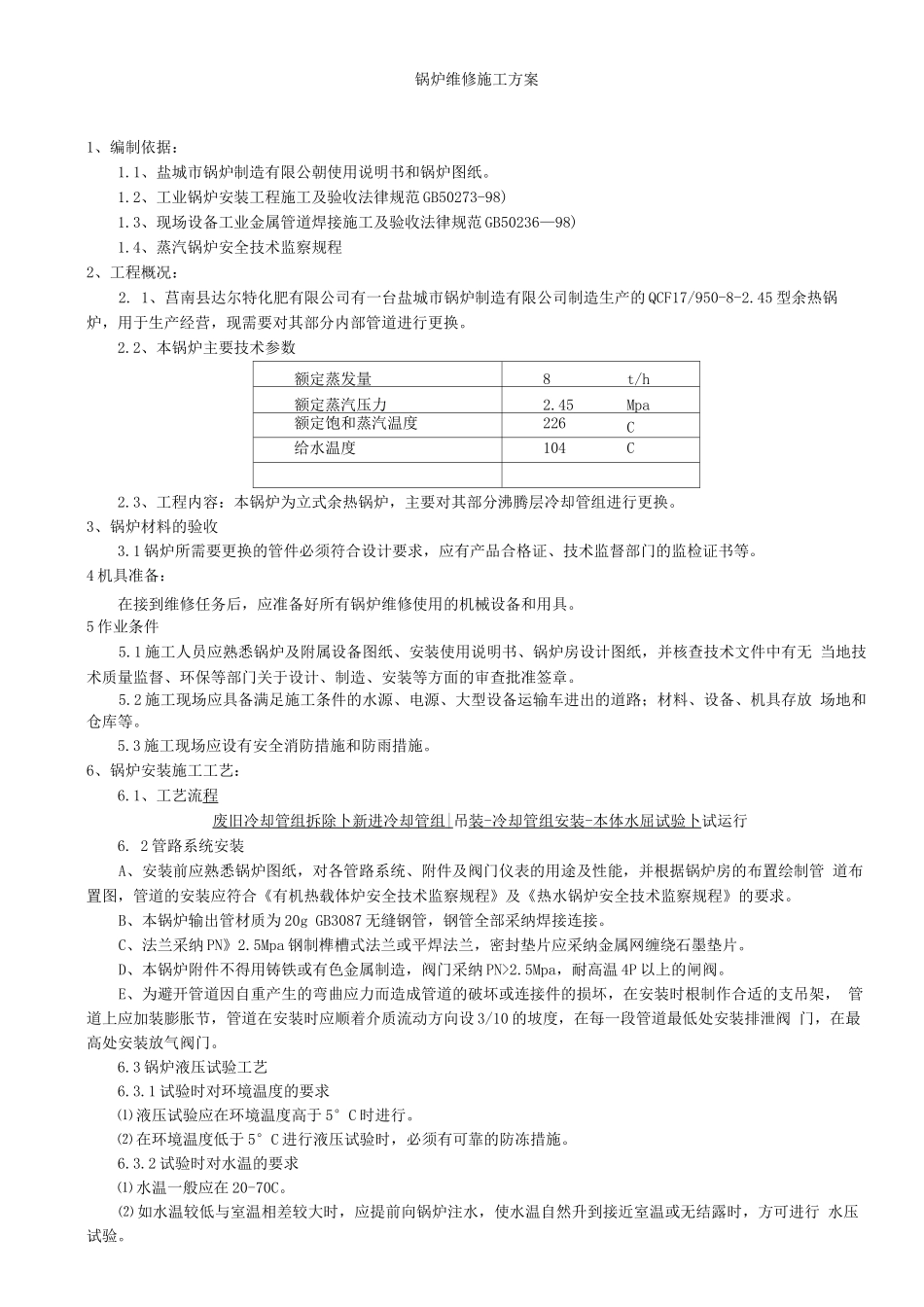

莒南县达尔特化肥有限公司锅炉维修施工方案(QCF17/950-8-2).45编制：李汉审核：金传明 审批： 程希红费县翔龙化工设备安装有限公司二二二年四月二十七日1、编制依据：2、工程概况：3、锅炉材料的验收4、机具准备：5、作业条件6、锅炉安装施工工艺： 7、质量保证措施8、成品保护9、应注意的质量问题10、质量记录11、安全、环保措施12、工程质量目标13、质量保证体系人员14、主要劳动力组合15、主要施工机具16、工期：17、施工工序质量控制流程锅炉维修施工方案1、编制依据：1.1、盐城市锅炉制造有限公朝使用说明书和锅炉图纸。1.2、工业锅炉安装工程施工及验收法律规范 GB50273-98)1.3、现场设备工业金属管道焊接施工及验收法律规范 GB50236—98)1.4、蒸汽锅炉安全技术监察规程2、工程概况：2. 1、莒南县达尔特化肥有限公司有一台盐城市锅炉制造有限公司制造生产的 QCF17/950-8-2.45 型余热锅 炉，用于生产经营，现需要对其部分内部管道进行更换。2.2、本锅炉主要技术参数额定蒸发量8t/h额定蒸汽压力2.45Mpa额定饱和蒸汽温度226C给水温度104C2.3、工程内容：本锅炉为立式余热锅炉，主要对其部分沸腾层冷却管组进行更换。3、锅炉材料的验收3.1 锅炉所需要更换的管件必须符合设计要求，应有产品合格证、技术监督部门的监检证书等。4 机具准备：在接到维修任务后，应准备好所有锅炉维修使用的机械设备和用具。5 作业条件5.1 施工人员应熟悉锅炉及附属设备图纸、安装使用说明书、锅炉房设计图纸，并核查技术文件中有无 当地技术质量监督、环保等部门关于设计、制造、安装等方面的审查批准签章。5.2 施工现场应具备满足施工条件的水源、电源、大型设备运输车进出的道路；材料、设备、机具存放 场地和仓库等。5.3 施工现场应设有安全消防措施和防雨措施。6、锅炉安装施工工艺：6.1、工艺流程废旧冷却管组拆除卜新进冷却管组 | 吊装 - 冷却管组安装 - 本体水屈试验卜 试运行6. 2 管路系统安装A、安装前应熟悉锅炉图纸，对各管路系统、附件及阀门仪表的用途及性能，并根据锅炉房的布置绘制管 道布置图，管道的安装应符合《有机热载体炉安全技术监察规程》及《热水锅炉安全技术监察规程》的要求。B、本锅炉输出管材质为 20g GB3087 无缝钢管，钢管全部采纳焊接连接。C、法兰采纳 PN》2.5Mpa 钢制榫槽式法兰或平焊法兰，密封垫片应采纳金属网缠绕石墨垫片。D、本锅炉附件不得用铸铁或有色金属制造，阀门采纳 PN>2.5Mpa，耐高...
