锅炉钢架吊装专项方案

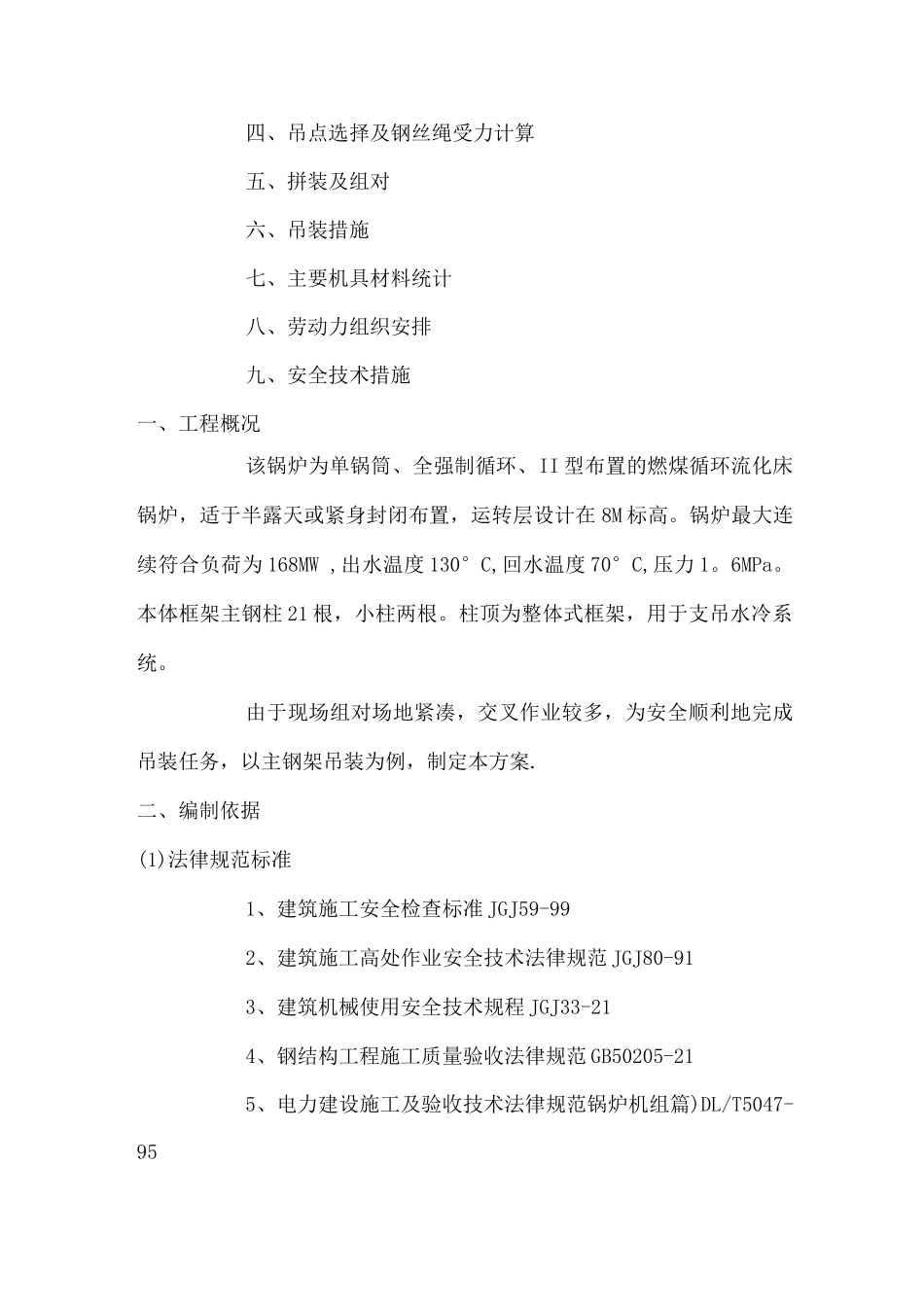

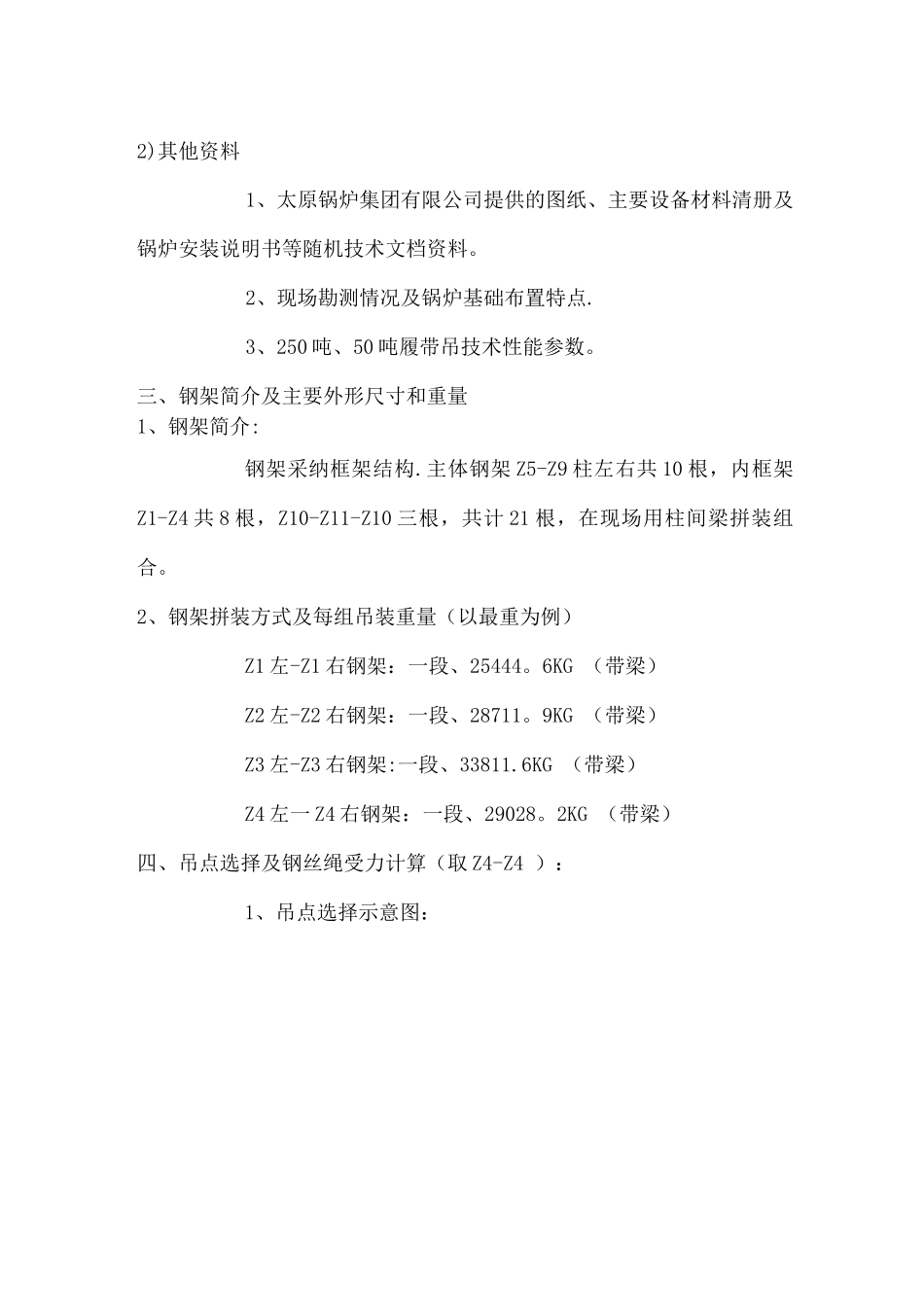

鞍山市供热有限责任公司解放东路热源厂供热扩建工程锅炉钢架安装作业专项方案编制：审核:中国三冶集团有限公司机械安装工程公司2025 年 8 月 20 日一、工程概况二、编制依据三、钢架简介及主要外形尺寸和重量四、吊点选择及钢丝绳受力计算五、拼装及组对六、吊装措施七、主要机具材料统计八、劳动力组织安排九、安全技术措施一、工程概况该锅炉为单锅筒、全强制循环、II 型布置的燃煤循环流化床锅炉，适于半露天或紧身封闭布置，运转层设计在 8M 标高。锅炉最大连续符合负荷为 168MW ,出水温度 130°C,回水温度 70°C,压力 1。6MPa。本体框架主钢柱 21 根，小柱两根。柱顶为整体式框架，用于支吊水冷系统。由于现场组对场地紧凑，交叉作业较多，为安全顺利地完成吊装任务，以主钢架吊装为例，制定本方案.二、编制依据(1)法律规范标准1、建筑施工安全检查标准 JGJ59-992、建筑施工高处作业安全技术法律规范 JGJ80-913、建筑机械使用安全技术规程 JGJ33-214、钢结构工程施工质量验收法律规范 GB50205-215、电力建设施工及验收技术法律规范锅炉机组篇)DL/T5047-952)其他资料1、太原锅炉集团有限公司提供的图纸、主要设备材料清册及锅炉安装说明书等随机技术文档资料。2、现场勘测情况及锅炉基础布置特点.3、250 吨、50 吨履带吊技术性能参数。三、钢架简介及主要外形尺寸和重量1、钢架简介:钢架采纳框架结构.主体钢架 Z5-Z9 柱左右共 10 根，内框架Z1-Z4 共 8 根，Z10-Z11-Z10 三根，共计 21 根，在现场用柱间梁拼装组合。2、钢架拼装方式及每组吊装重量（以最重为例）Z1 左-Z1 右钢架：一段、25444。6KG （带梁）Z2 左-Z2 右钢架：一段、28711。9KG （带梁）Z3 左-Z3 右钢架:一段、33811.6KG （带梁）Z4 左一 Z4 右钢架：一段、29028。2KG （带梁）四、吊点选择及钢丝绳受力计算（取 Z4-Z4 ）：1、吊点选择示意图：起吊图落勾图2、钢丝绳计算G=K1 *K2* (Q+q) T1=G/4T=T1/cosa=1。1*1.2*(23.5+0. )/4/cos30=5 61 吨K1 :动荷载系数，取 1。1K2：不平衡系数，取 1.2Q：吊装件重量，q:吊具重量，取 0。5t3、钢丝绳直径选择查阅《吊装手册》，取安全系数为 K=6，选用① 28 钢丝绳。五、拼装及组对1、按图进行施工，对立柱、横梁按组装入座；2、要划出立柱的中心线，并作明显的标记；3、要保证钢架在组装过程中，保证钢架的组对水平面不得大于土3 mm ；4、要注意钢架在组对的时候使控制错边...
