锅炉钢结构安装施工方案

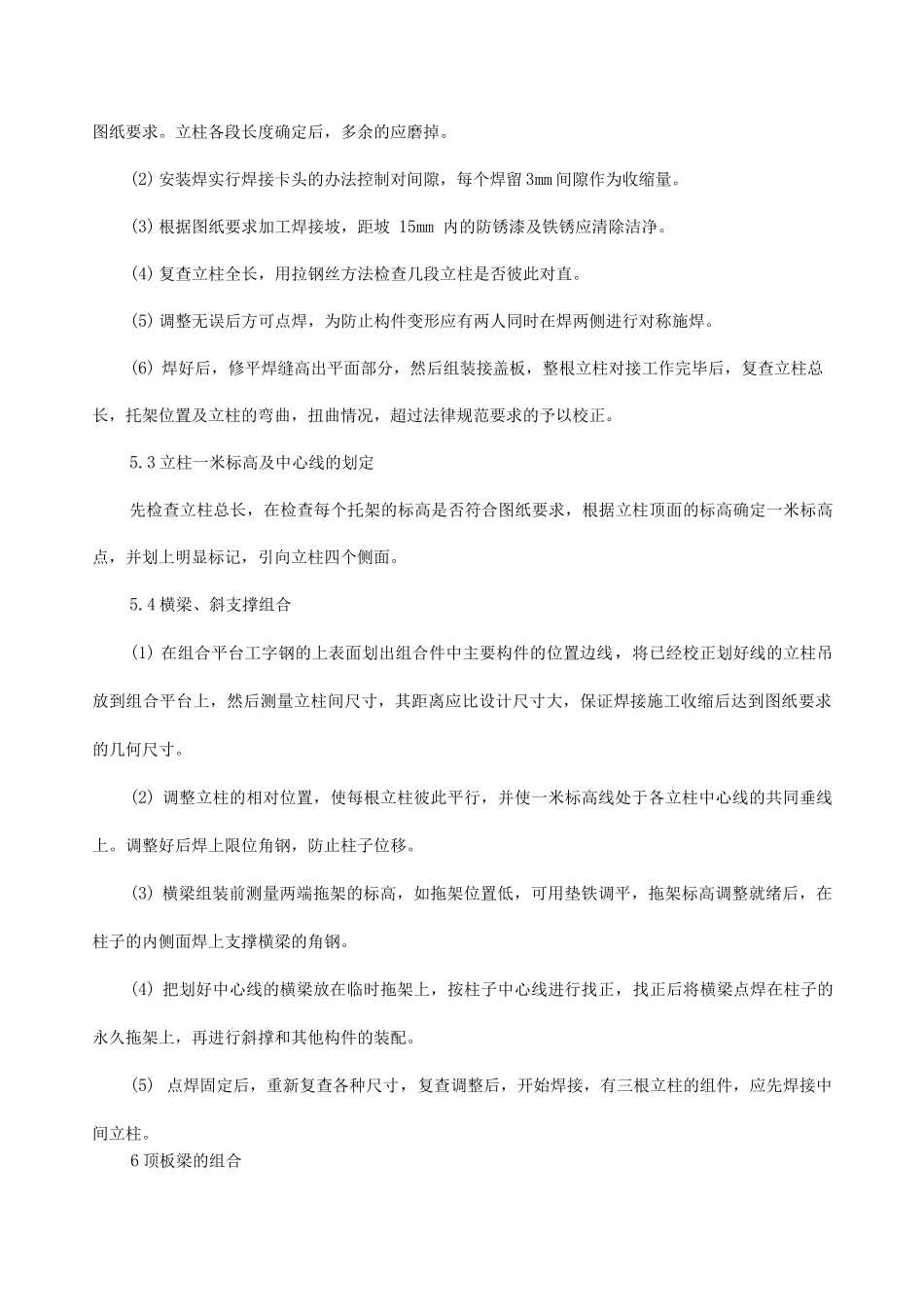

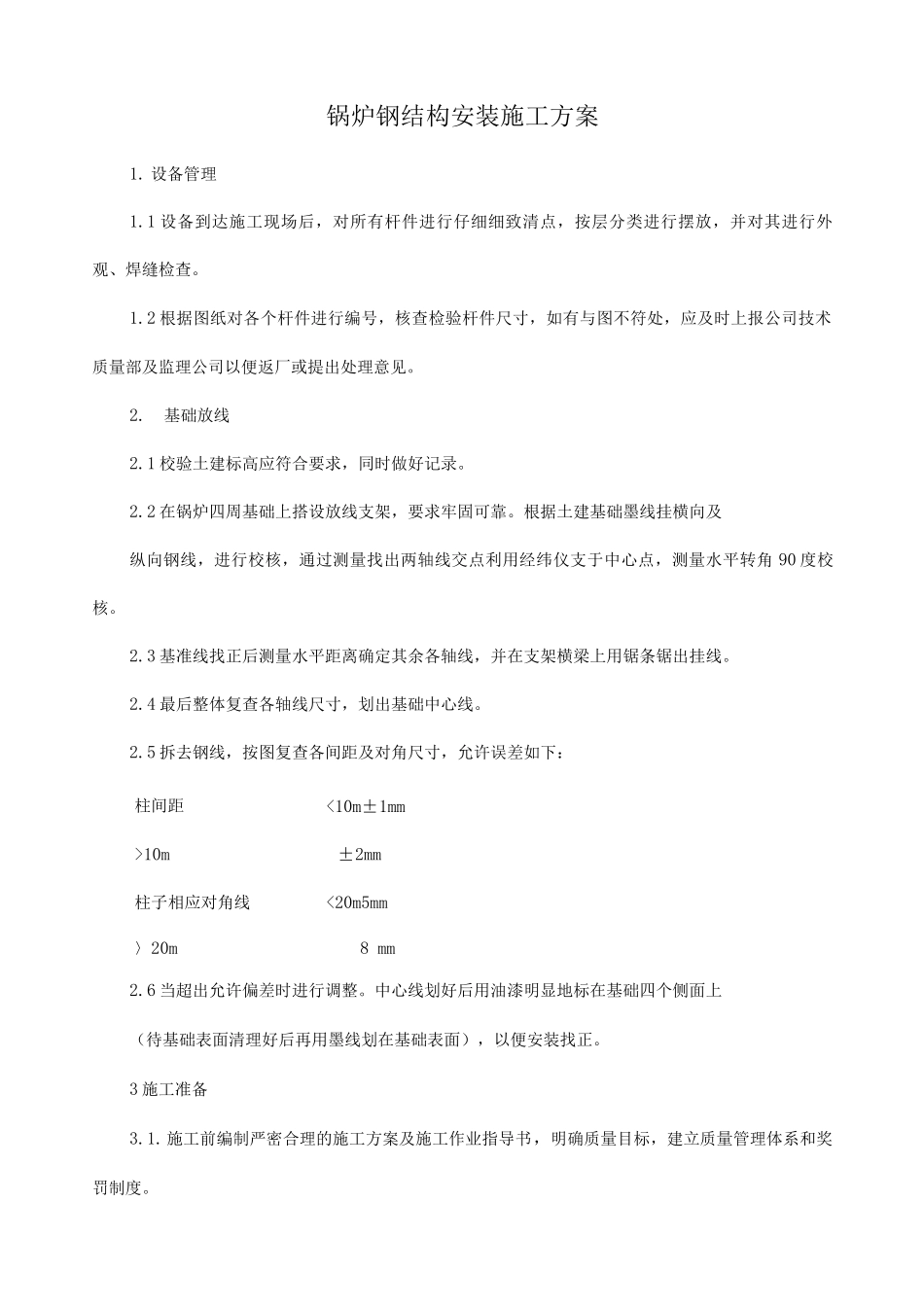

锅炉钢结构安装施工方案1. 设备管理1.1 设备到达施工现场后，对所有杆件进行仔细细致清点，按层分类进行摆放，并对其进行外观、焊缝检查。1.2 根据图纸对各个杆件进行编号，核查检验杆件尺寸，如有与图不符处，应及时上报公司技术质量部及监理公司以便返厂或提出处理意见。2.基础放线2.1 校验土建标高应符合要求，同时做好记录。2.2 在锅炉四周基础上搭设放线支架，要求牢固可靠。根据土建基础墨线挂横向及纵向钢线，进行校核，通过测量找出两轴线交点利用经纬仪支于中心点，测量水平转角 90 度校核。2.3 基准线找正后测量水平距离确定其余各轴线，并在支架横梁上用锯条锯出挂线。2.4 最后整体复查各轴线尺寸，划出基础中心线。2.5 拆去钢线，按图复查各间距及对角尺寸，允许误差如下：柱间距<10m±1mm>10m±2mm柱子相应对角线<20m5mm〉20m8 mm2.6 当超出允许偏差时进行调整。中心线划好后用油漆明显地标在基础四个侧面上（待基础表面清理好后再用墨线划在基础表面），以便安装找正。3 施工准备3.1.施工前编制严密合理的施工方案及施工作业指导书，明确质量目标，建立质量管理体系和奖罚制度。3.2. 开工前组织施工人员熟悉施工图纸，掌握设计要求，明确施工程序，3.3. 组织有经验、素养高的人员参加各项施工，每项施工完毕后由技术员负责做好自检并填好自检记录，各项技术指标达到优良标准后交施工场地质检专工进行复检，复检合格后交项目部质量管理部及监理公司进行验收，做好验收记录。每项施工未达到优良级标准严禁进行下道工序。3.4. 计量器具设专人管理，按期进行校验。3.5. 施工中发现的设计制造缺陷应及时按有关程序处理，并做好记录。无法处理缺陷应及时上报质量管理部门申请处理意见。4 总体安装方案本工程锅炉构架全部采纳钢结构，全炉钢结构全部采纳焊接连接。锅炉钢架安装采纳地面组合，分片吊装方案，钢架各主柱、副柱整体组合，整件吊装。走台、梯子实行地面组合和散吊相结合的安装方式。平台在地面组合，将格栅带好，格栅与平台构架采纳间断焊连接，焊接长度不少于 50mm 。平台与梁、支撑等以焊接连接固定就位。在钢架吊装过程中，平台的支撑应预先焊在相应的柱子上，以减少高空作业量。平台由下向上随钢架的吊装同时安装。钢结构安装除完成立柱、连梁、拉条、顶板梁及梯子、平台、步道、格栅板外，同时还必须考虑应随之一起吊装的烟风道等，要临时吊挂或临时放置在相应各层平台上，以保证安装工作的顺利进行。...
