锅炉钢架施工方案

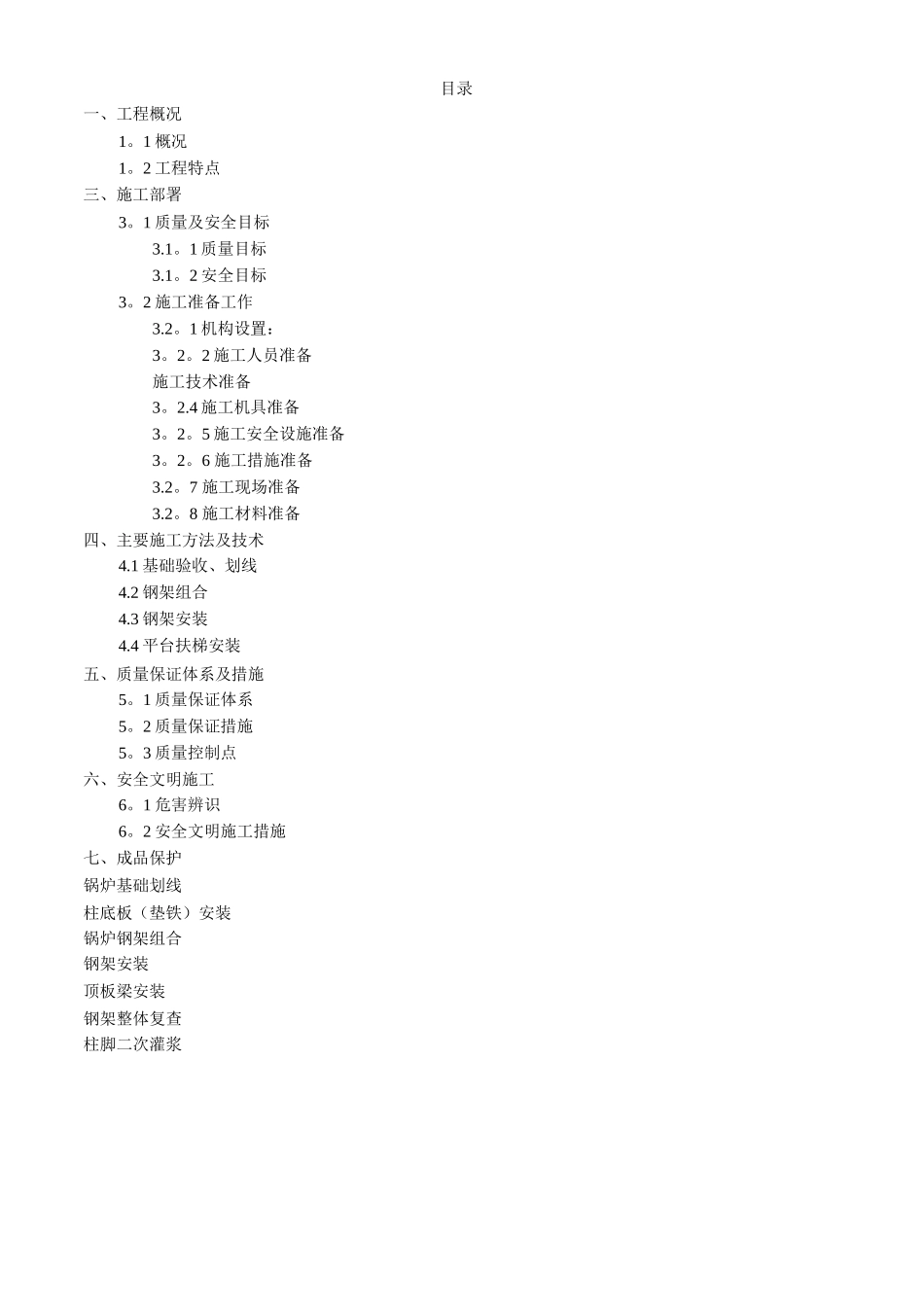

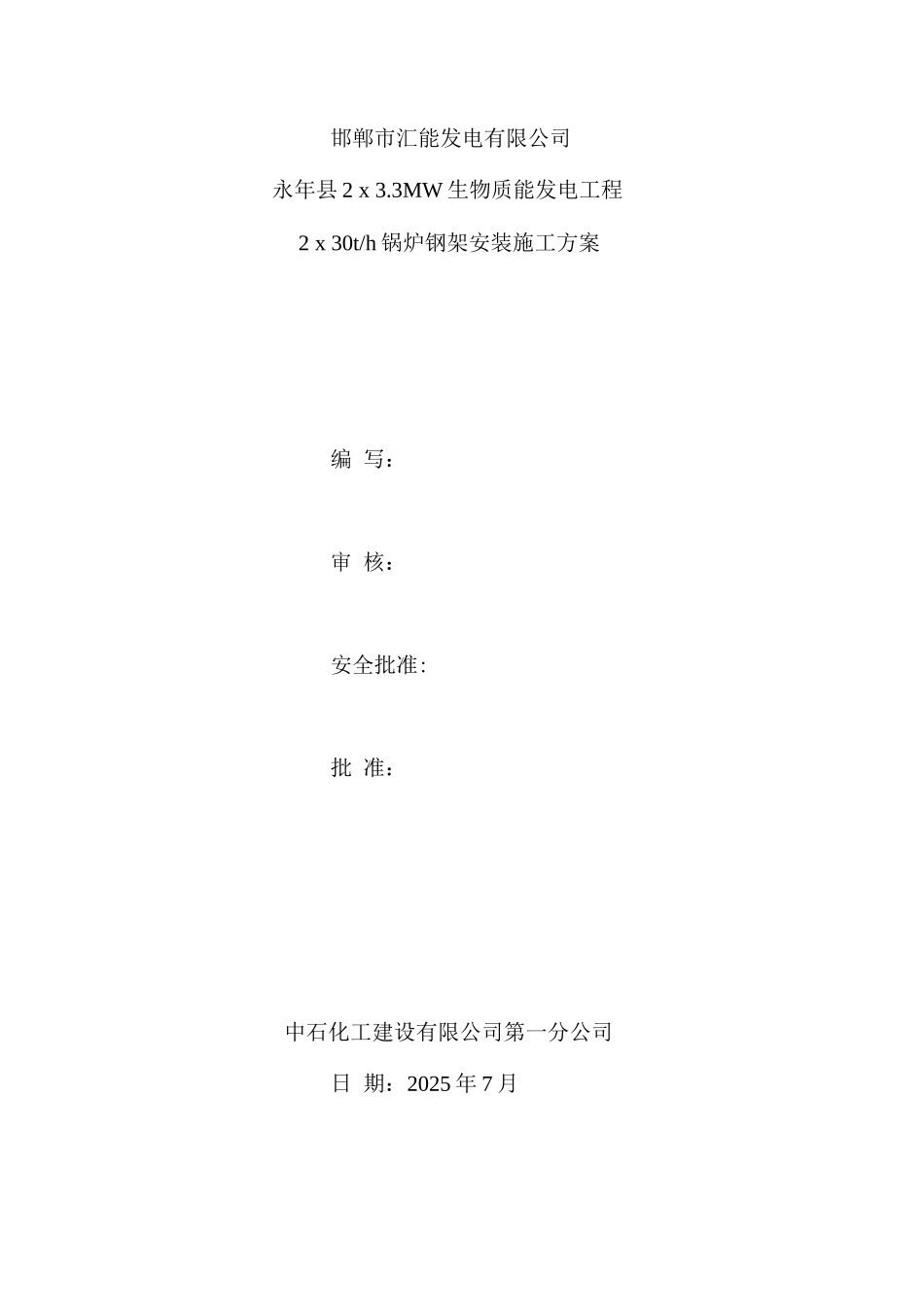

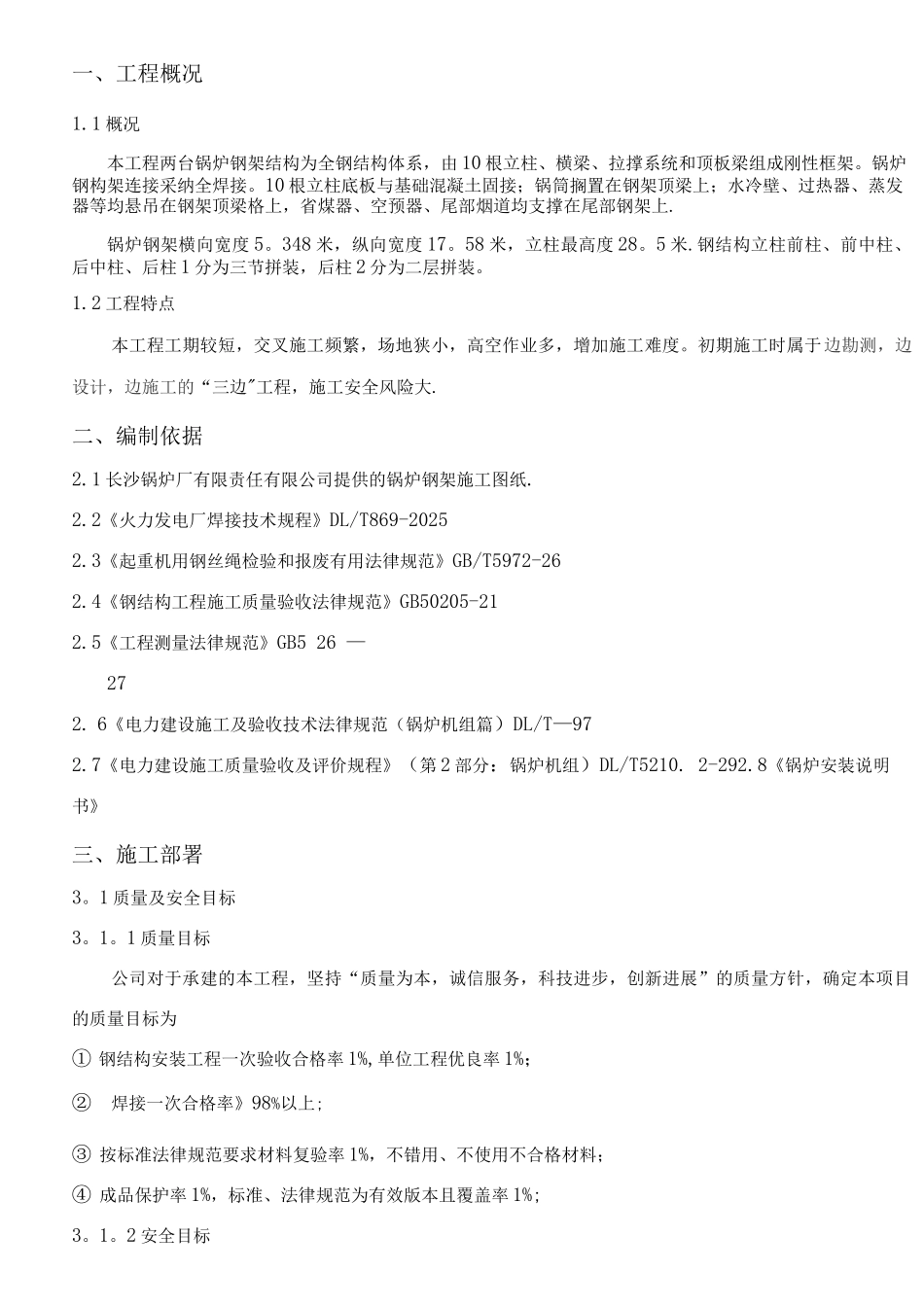

邯郸市汇能发电有限公司永年县 2 x 3.3MW 生物质能发电工程2 x 30t/h 锅炉钢架安装施工方案编 写：审 核：安全批准:批 准：中石化工建设有限公司第一分公司日 期：2025 年 7 月目录一、工程概况1。1 概况1。2 工程特点三、施工部署3。1 质量及安全目标3.1。1 质量目标3.1。2 安全目标3。2 施工准备工作3.2。1 机构设置：3。2。2 施工人员准备施工技术准备3。2.4 施工机具准备3。2。5 施工安全设施准备3。2。6 施工措施准备3.2。7 施工现场准备3.2。8 施工材料准备四、主要施工方法及技术4.1 基础验收、划线4.2 钢架组合4.3 钢架安装4.4 平台扶梯安装五、质量保证体系及措施5。1 质量保证体系5。2 质量保证措施5。3 质量控制点六、安全文明施工6。1 危害辨识6。2 安全文明施工措施 七、成品保护锅炉基础划线柱底板（垫铁）安装锅炉钢架组合钢架安装 顶板梁安装钢架整体复查柱脚二次灌浆一、工程概况1.1 概况本工程两台锅炉钢架结构为全钢结构体系，由 10 根立柱、横梁、拉撑系统和顶板梁组成刚性框架。锅炉钢构架连接采纳全焊接。10 根立柱底板与基础混凝土固接；锅筒搁置在钢架顶梁上；水冷壁、过热器、蒸发器等均悬吊在钢架顶梁格上，省煤器、空预器、尾部烟道均支撑在尾部钢架上.锅炉钢架横向宽度 5。348 米，纵向宽度 17。58 米，立柱最高度 28。5 米.钢结构立柱前柱、前中柱、后中柱、后柱 1 分为三节拼装，后柱 2 分为二层拼装。1.2 工程特点本工程工期较短，交叉施工频繁，场地狭小，高空作业多，增加施工难度。初期施工时属于边勘测，边设计，边施工的“三边"工程，施工安全风险大.二、编制依据2.1 长沙锅炉厂有限责任有限公司提供的锅炉钢架施工图纸.2.2《火力发电厂焊接技术规程》DL/T869-20252.3《起重机用钢丝绳检验和报废有用法律规范》GB/T5972-262.4《钢结构工程施工质量验收法律规范》GB50205-212.5《工程测量法律规范》GB5 26 —272. 6《电力建设施工及验收技术法律规范（锅炉机组篇）DL/T—972.7《电力建设施工质量验收及评价规程》（第 2 部分：锅炉机组）DL/T5210. 2-292.8《锅炉安装说明书》三、施工部署3。1 质量及安全目标3。1。1 质量目标公司对于承建的本工程，坚持“质量为本，诚信服务，科技进步，创新进展”的质量方针，确定本项目的质量目标为① 钢结构安装工程一次验收合格率 1%,单位工程优良率 1%；②焊接一次合格率》98%以上;③ 按标准法律规范...
