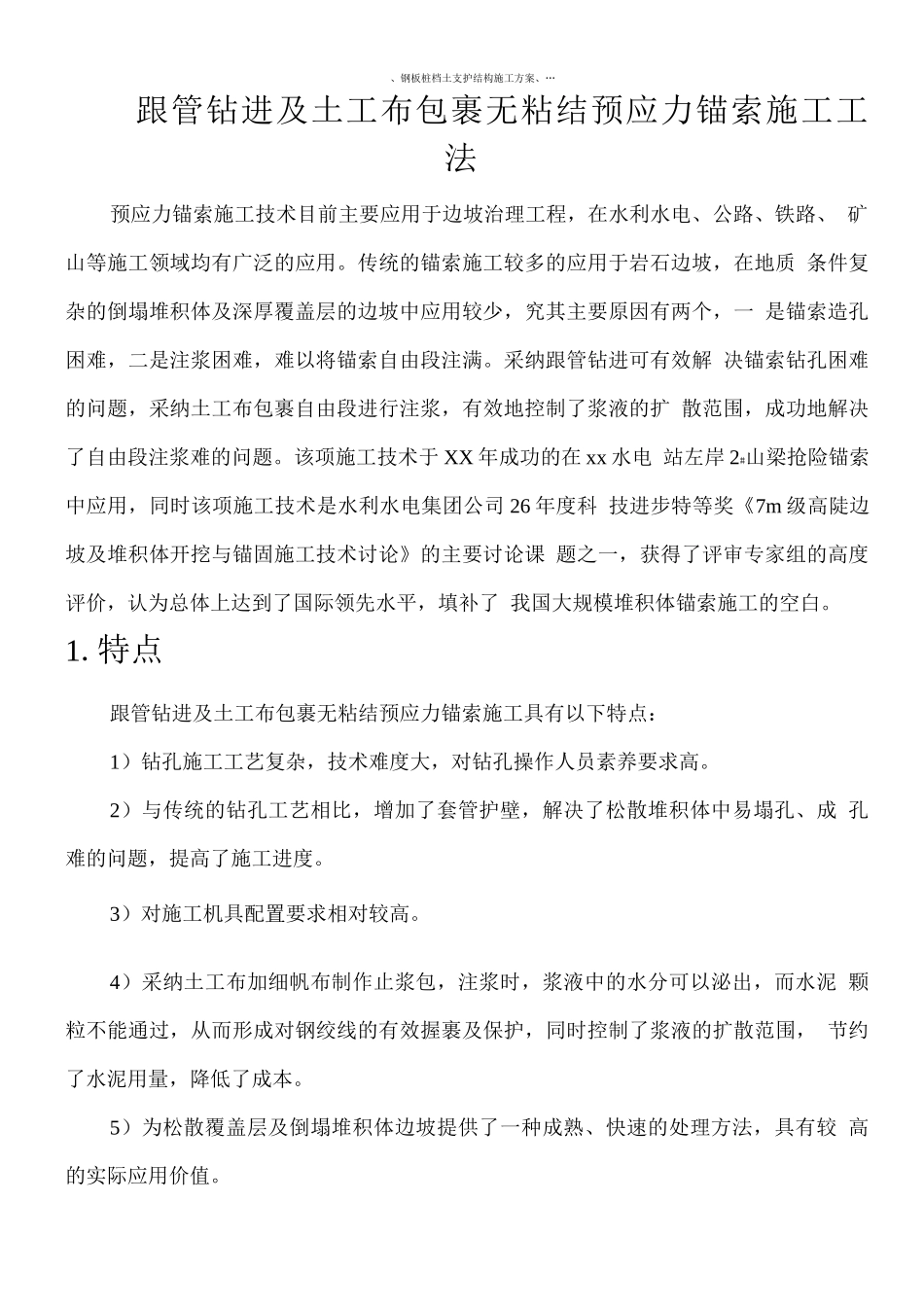

、钢板桩档土支护结构施工方案、… 跟管钻进及土工布包裹无粘结预应力锚索施工工 法预应力锚索施工技术目前主要应用于边坡治理工程，在水利水电、公路、铁路、 矿山等施工领域均有广泛的应用。传统的锚索施工较多的应用于岩石边坡，在地质 条件复杂的倒塌堆积体及深厚覆盖层的边坡中应用较少，究其主要原因有两个，一 是锚索造孔困难，二是注浆困难，难以将锚索自由段注满。采纳跟管钻进可有效解 决锚索钻孔困难的问题，采纳土工布包裹自由段进行注浆，有效地控制了浆液的扩 散范围，成功地解决了自由段注浆难的问题。该项施工技术于 XX 年成功的在 xx 水电 站左岸 2#山梁抢险锚索中应用，同时该项施工技术是水利水电集团公司 26 年度科 技进步特等奖《7m 级高陡边坡及堆积体开挖与锚固施工技术讨论》的主要讨论课 题之一，获得了评审专家组的高度评价，认为总体上达到了国际领先水平，填补了 我国大规模堆积体锚索施工的空白。1.特点跟管钻进及土工布包裹无粘结预应力锚索施工具有以下特点：1）钻孔施工工艺复杂，技术难度大，对钻孔操作人员素养要求高。2）与传统的钻孔工艺相比，增加了套管护壁，解决了松散堆积体中易塌孔、成 孔难的问题，提高了施工进度。3）对施工机具配置要求相对较高。4）采纳土工布加细帆布制作止浆包，注浆时，浆液中的水分可以泌出，而水泥 颗粒不能通过，从而形成对钢绞线的有效握裹及保护，同时控制了浆液的扩散范围， 节约了水泥用量，降低了成本。5）为松散覆盖层及倒塌堆积体边坡提供了一种成熟、快速的处理方法，具有较 高的实际应用价值。2.适用范围本工法适用于地质结构复杂的倒塌堆积体及松散覆盖层锚索施工。3.工艺原理3. 1 跟管钻孔分为偏心跟管及同心跟管两种方式，二者在工艺原理上略有不同。偏心、钻具主要由三部分组成，稳杆器、偏心钻头和中心钻头，其工作原理为： 正常钻进时，通过冲击器的震动冲击作用，带动偏心钻具进行钻孔，钻进时由于离 心力及摩擦力的作用，偏心、轮朝外偏出从而达到扩大孔径的目的，再通过稳杆器的 冲击带动套管跟进，钻孔产生的岩粉通过稳杆器上的键槽吹出孔内。钻孔结束时， 通过反转，使偏心轮收拢提出套管，套管留在孔内护壁而成孔。同心跟管：通过中心钻头及套在中心钻头外的同心套冲击破裂岩石造孔，同时 利用同心套的扩孔作用将套管带入孔内，同心套内设键槽，到基岩后，中心钻头反 转通过同心、套中退出。同心跟管能较好的解决偏心跟...
