锤击法管桩施工方案

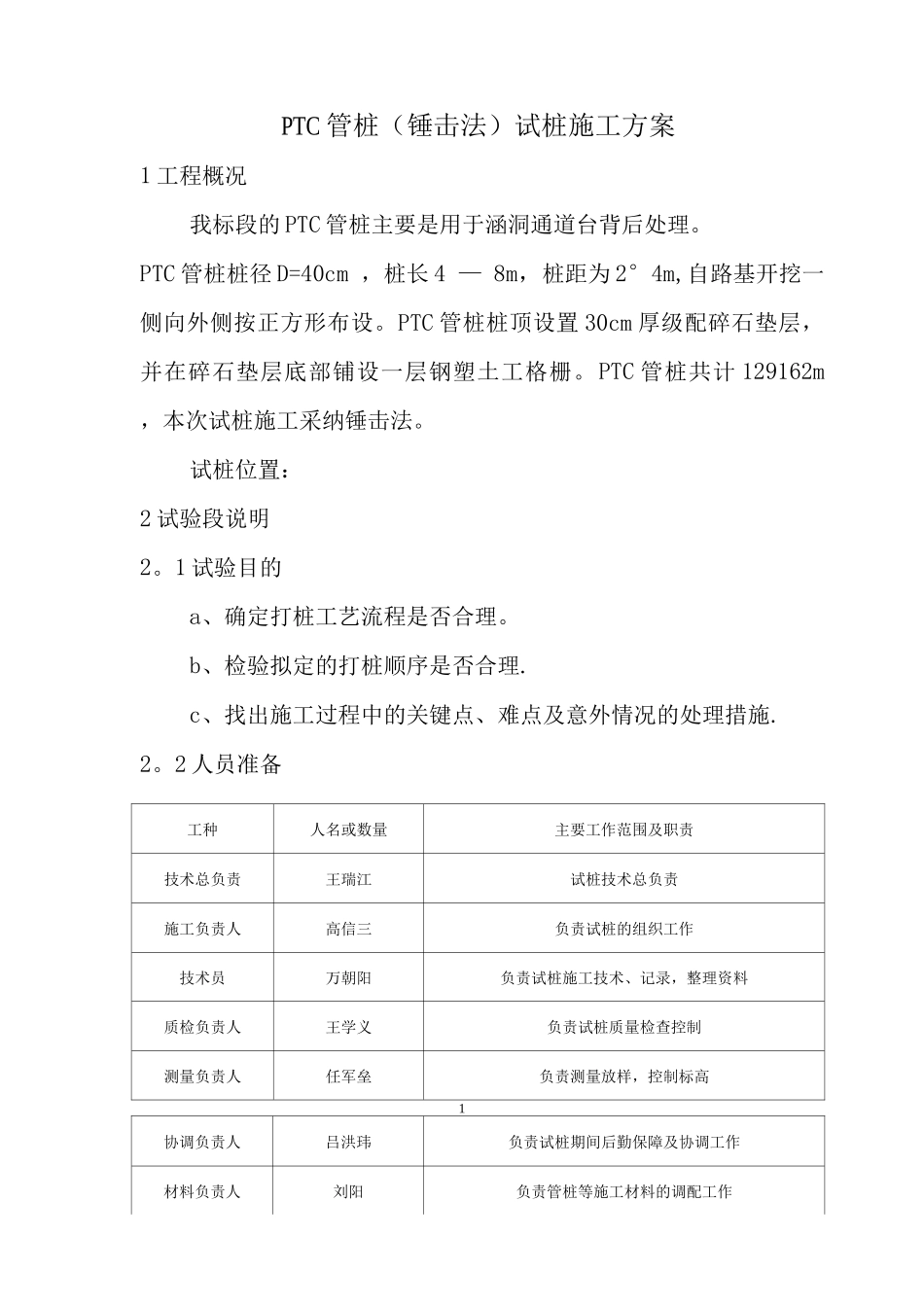

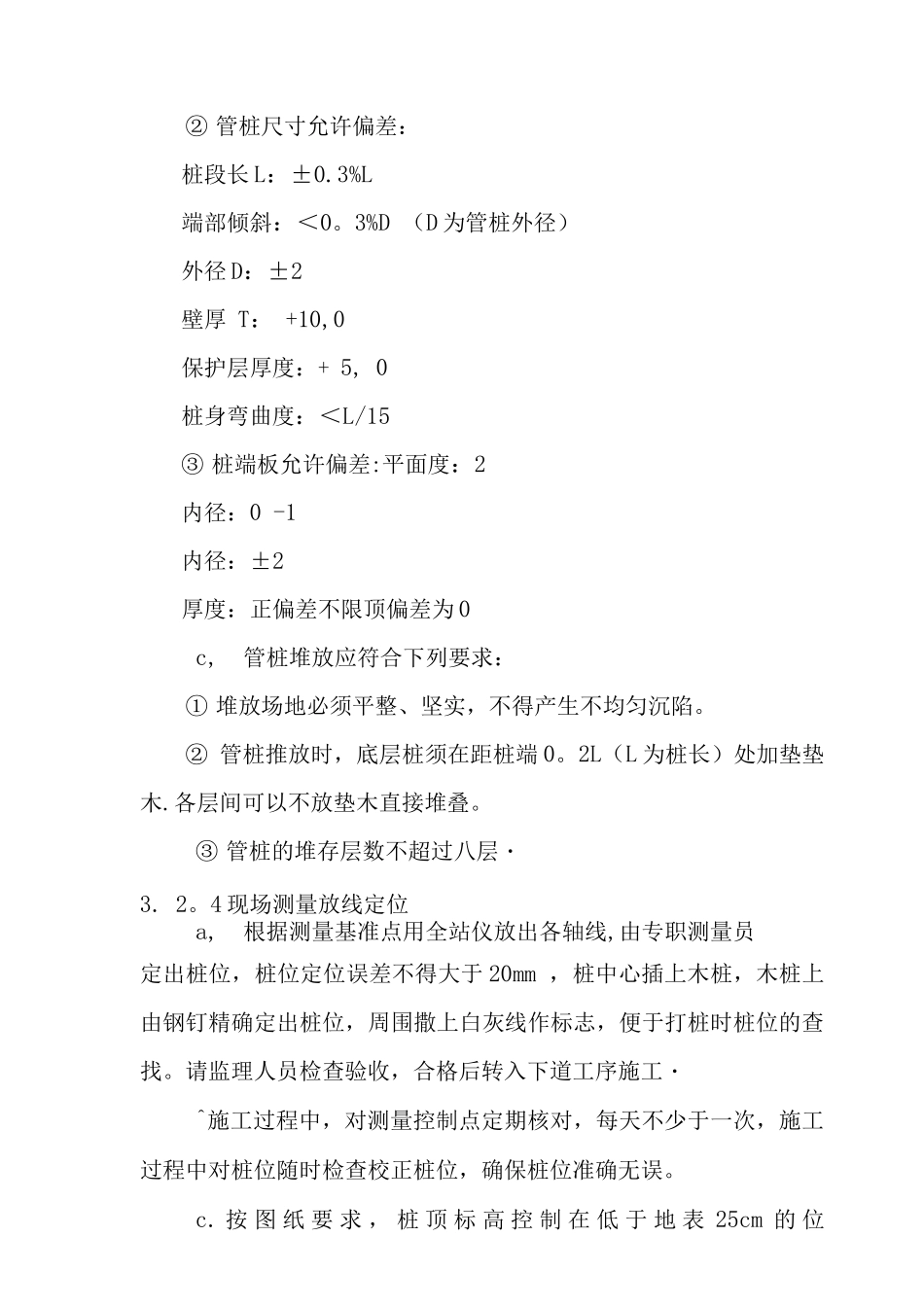

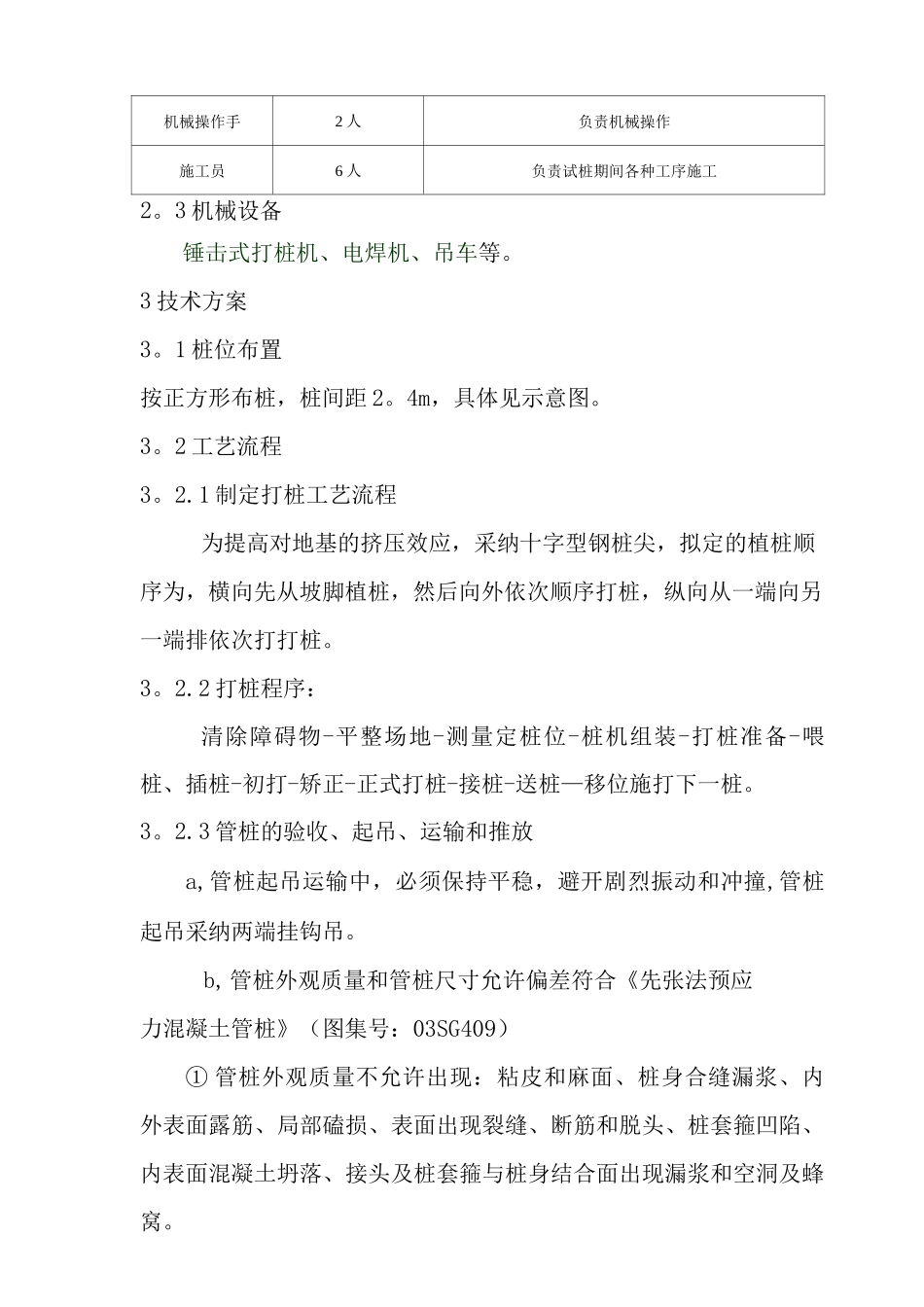

PTC 管桩（锤击法）试桩施工方案1 工程概况我标段的 PTC 管桩主要是用于涵洞通道台背后处理。PTC 管桩桩径 D=40cm ，桩长 4 — 8m，桩距为 2°4m,自路基开挖一侧向外侧按正方形布设。PTC 管桩桩顶设置 30cm 厚级配碎石垫层，并在碎石垫层底部铺设一层钢塑土工格栅。PTC 管桩共计 129162m ，本次试桩施工采纳锤击法。试桩位置：2 试验段说明2。1 试验目的a、确定打桩工艺流程是否合理。b、检验拟定的打桩顺序是否合理.c、找出施工过程中的关键点、难点及意外情况的处理措施.2。2 人员准备工种人名或数量主要工作范围及职责技术总负责王瑞江试桩技术总负责施工负责人高信三负责试桩的组织工作技术员万朝阳负责试桩施工技术、记录，整理资料质检负责人王学义负责试桩质量检查控制测量负责人任军垒负责测量放样，控制标高1协调负责人吕洪玮负责试桩期间后勤保障及协调工作材料负责人刘阳负责管桩等施工材料的调配工作机械操作手2 人负责机械操作施工员6 人负责试桩期间各种工序施工2。3 机械设备锤击式打桩机、电焊机、吊车等。3 技术方案3。1 桩位布置按正方形布桩，桩间距 2。4m，具体见示意图。3。2 工艺流程3。2.1 制定打桩工艺流程为提高对地基的挤压效应，采纳十字型钢桩尖，拟定的植桩顺序为，横向先从坡脚植桩，然后向外依次顺序打桩，纵向从一端向另一端排依次打打桩。3。2.2 打桩程序：清除障碍物-平整场地-测量定桩位-桩机组装-打桩准备-喂桩、插桩-初打-矫正-正式打桩-接桩-送桩—移位施打下一桩。3。2.3 管桩的验收、起吊、运输和推放a,管桩起吊运输中，必须保持平稳，避开剧烈振动和冲撞,管桩起吊采纳两端挂钩吊。b,管桩外观质量和管桩尺寸允许偏差符合《先张法预应力混凝土管桩》（图集号：03SG409）① 管桩外观质量不允许出现：粘皮和麻面、桩身合缝漏浆、内外表面露筋、局部磕损、表面出现裂缝、断筋和脱头、桩套箍凹陷、内表面混凝土坍落、接头及桩套箍与桩身结合面出现漏浆和空洞及蜂窝。② 管桩尺寸允许偏差：桩段长 L：±0.3%L端部倾斜：＜0。3%D （D 为管桩外径）外径 D：±2壁厚 T： +10,0保护层厚度：+ 5, 0桩身弯曲度：＜L/15③ 桩端板允许偏差:平面度：2内径：0 -1内径：±2厚度：正偏差不限顶偏差为 0c,管桩堆放应符合下列要求：① 堆放场地必须平整、坚实，不得产生不均匀沉陷。② 管桩推放时，底层桩须在距桩端 0。2L（L 为桩长）处加垫垫木.各层间可以不放垫木直接堆叠...
