锤击管桩专项施工方案

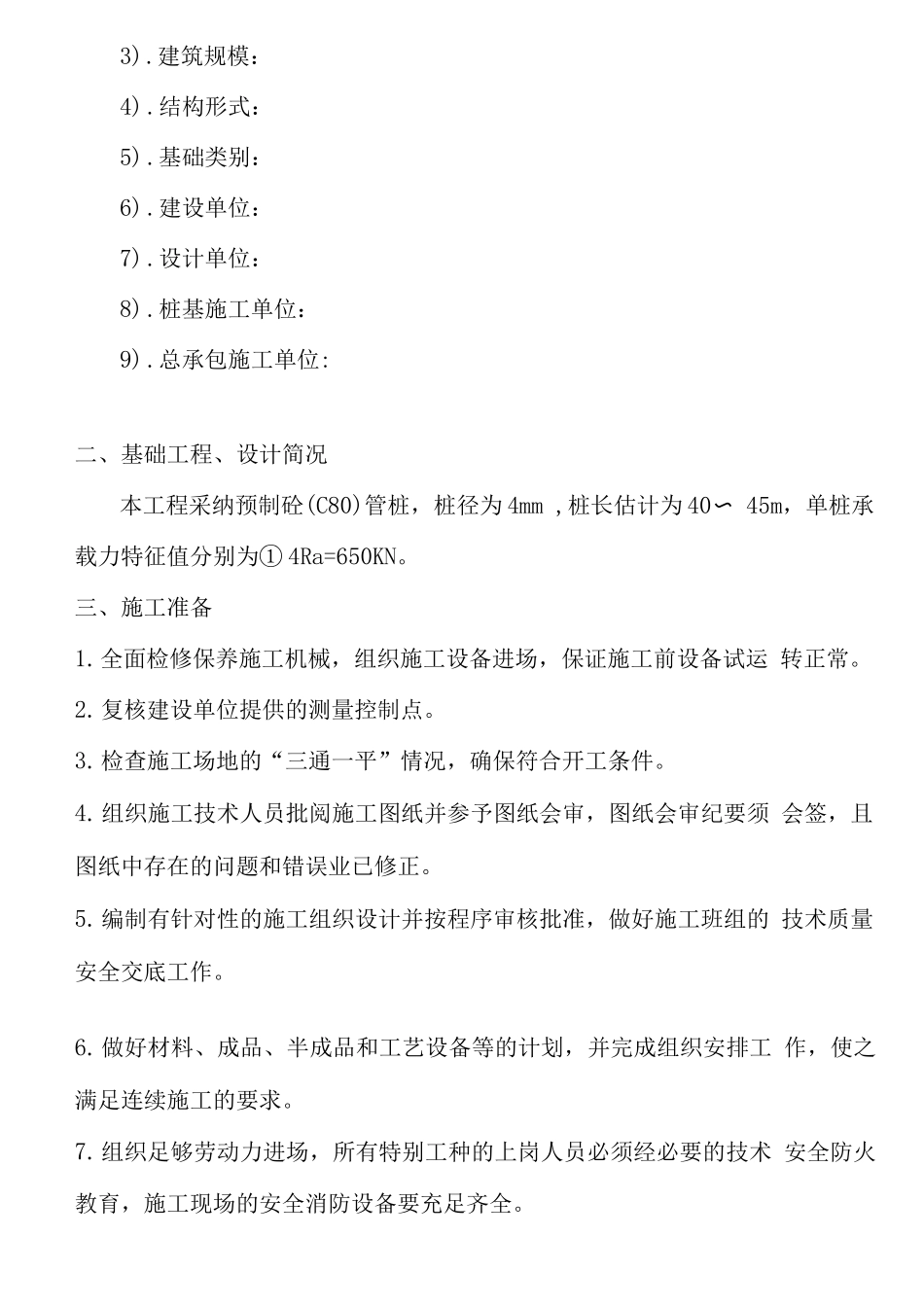

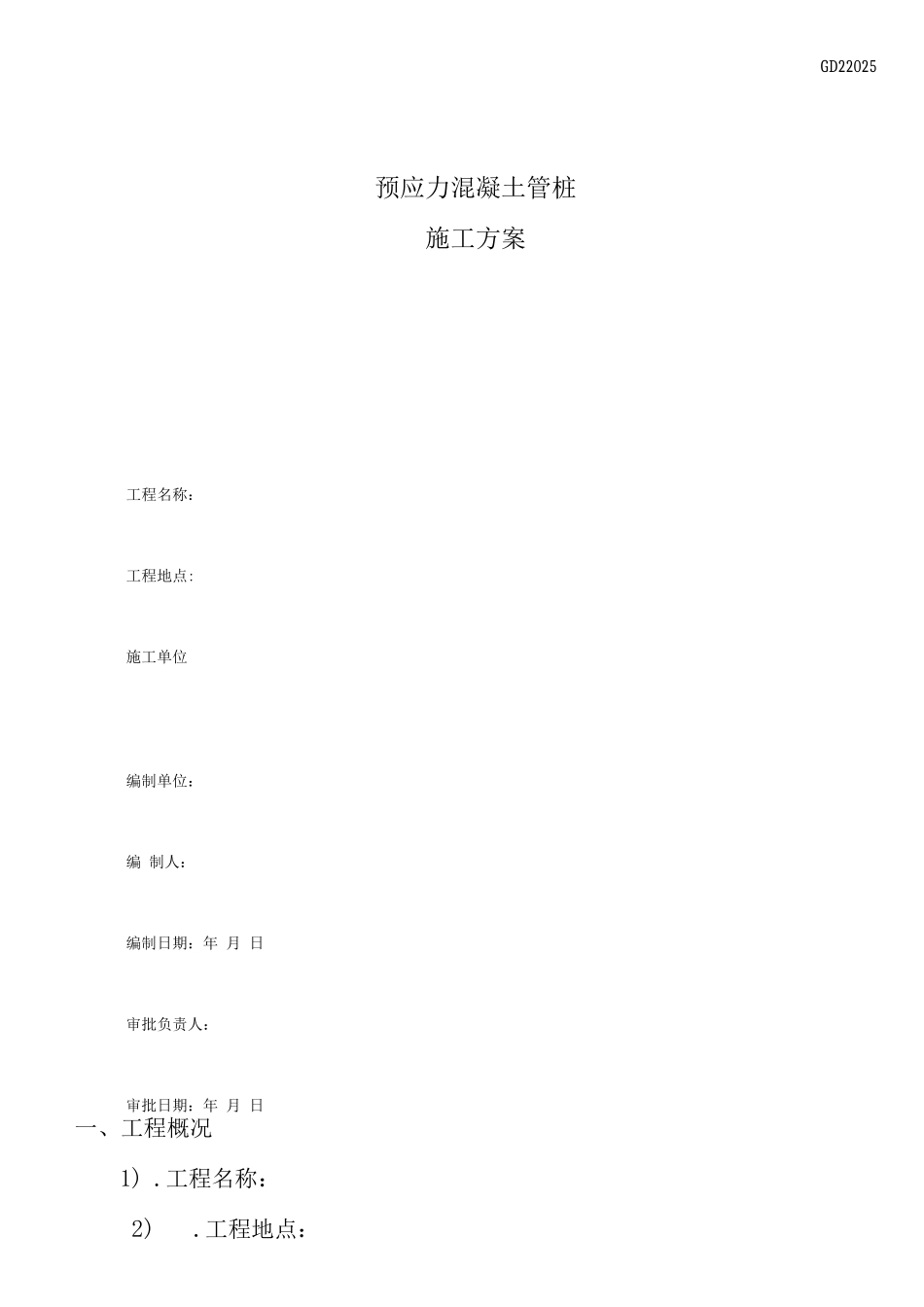

GD22025 预应力混凝土管桩施工方案工程名称：工程地点:施工单位编制单位：编 制人：编制日期：年 月 日审批负责人：审批日期：年 月 日一、工程概况1) .工程名称：2).工程地点：3).建筑规模：4).结构形式：5).基础类别：6).建设单位：7).设计单位：8).桩基施工单位：9).总承包施工单位:二、基础工程、设计简况本工程采纳预制砼(C80)管桩，桩径为 4mm ,桩长估计为 40 〜 45m，单桩承载力特征值分别为① 4Ra=650KN。三、施工准备1.全面检修保养施工机械，组织施工设备进场，保证施工前设备试运 转正常。2.复核建设单位提供的测量控制点。3.检查施工场地的“三通一平”情况，确保符合开工条件。4.组织施工技术人员批阅施工图纸并参予图纸会审，图纸会审纪要须 会签，且图纸中存在的问题和错误业已修正。5.编制有针对性的施工组织设计并按程序审核批准，做好施工班组的 技术质量安全交底工作。6.做好材料、成品、半成品和工艺设备等的计划，并完成组织安排工 作，使之满足连续施工的要求。7.组织足够劳动力进场，所有特别工种的上岗人员必须经必要的技术 安全防火教育，施工现场的安全消防设备要充足齐全。四、作业条件（1）应有工程地质资料、桩基施工平面图、桩基施工方案。（2）桩基轴线和标高均已测定完毕，并经过检查办理了复核签证手续。（3）已排除架空障碍物、在建筑物旧址或杂填土区施工时，应预先进 行钎探，并将在桩位置探明的旧基础、石块、废铁等障碍物清除或采 取其他处理措施。（4）场地已辗压平整，其承载力一般不宜低于 1kPa，以保证桩机 的移动和稳定垂直。雨季施工时，必须实行有效的防水和排水措施。（5）用全站仪根据规划局已给出座标点放出每根桩的桩位，用短木或 短钢筋打好定位桩，并用白灰做出标志，使于施工。（6）正式施工前必须先打试验桩，其数量为 1 根，以确定其贯人度及 桩长并校验打桩设备、施工工艺及技术措施是否符合要求。五、打桩设备及选择打桩所用的机具设备，主要包括桩锤，桩架及支力装置三部分。桩锤 作用是对桩施加冲击力，将桩打入土中。桩架一一作用是支持桩身和桩锤将桩吊到打桩的位置，并在打入 过程中引导桩的方向，保证桩沿着所要求的方向冲击。动力装置——包括提升桩锤的动力设施，如卷扬机、锅炉、空气 压缩机等。根据本工程的实际情况决定采纳柴油桩锤，锤质量为 5T,及滚动式 桩架，架高＞ 20m，动力装置采纳卷扬机。又根据本工程工作量大工期短的特点，决定调...
