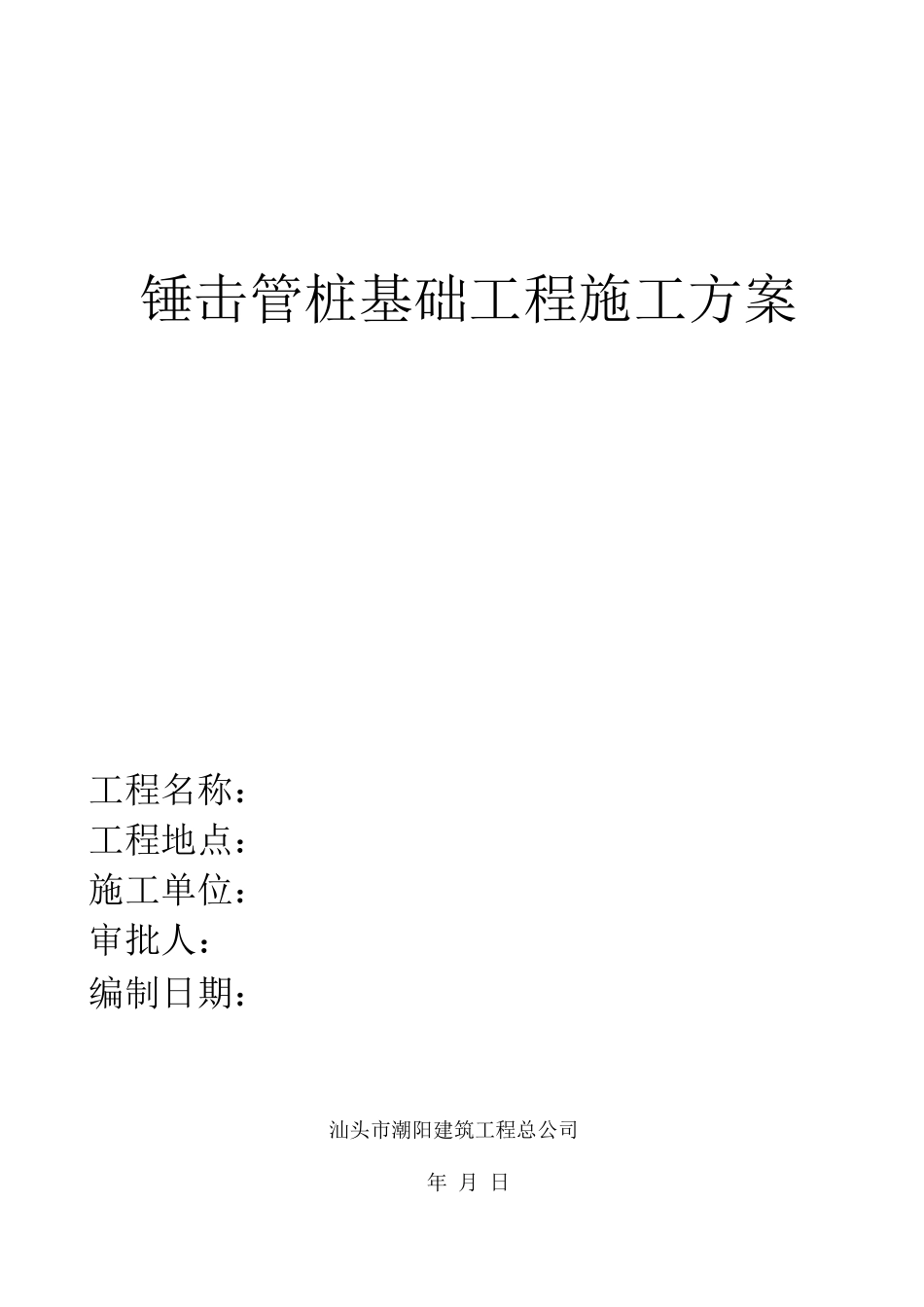

锤击管桩基础工程施工方案工程名称：工程地点：施工单位：审批人：编制日期：汕头市潮阳建筑工程总公司年 月 日一、施工组织设计编写依据(1) 管桩合同书；(2) 工程地质勘探报告书；(3) 设计院桩基结构施工图纸；(4) 国家行业标准《建筑桩基技术法律规范》(JGJ94-28)和广东省标准《建筑地基基础施工及验收法律规范》(DBJ15-201-91)；(5) 国家、省、市颁布的有关施工法律规范和法规；(6) 国家行业标准《建筑施工安全检查标准》(JGJ-59)。二、工程地质概况1.地形、地貌根据工程地质勘察报告反映，拟建场区在勘探深度范围内,根据土(岩) 层的地质成因、韵律及物理力学性质，按成因类型把场地土(岩)层划分为 5 个层次，按其土性特征可分为：人工填土至基岩层，现自上而下分述。(1) 工人填土(2 )粉质粘土(3)粉土(4)於泥质粉土(5)砾砂(6)粉土(7)全风化粉砂质泥岩(8)强风化粉砂质泥岩(9)中风化粉砂质泥岩(10)强风化粉砂岩(11)中风化粉砂岩三、工程概况本工程位于云岭山庄内，第三期 30#栋，框剪结构二十五层住宅楼，建筑 面积约为 136 平方米，原始设计桩基工程为人工挖孔桩己施工完成，基坑土 方开挖全面完成。(由于该桩基工程设计变更，需采纳预应力管桩进行补强， 具体详见变更施工图纸说明)本工程采纳打入式高强预应力预制砼管桩,桩身砼强度为 C80，桩径为 4 (A 型桩)壁厚为 95mm 桩 87 根，单桩坚向承载力特征为 14kn,桩型为 phc-80-4 (95)-桩尖为闭十字钢桩类，桩端置于 4-2 层强化粉砂质泥岩， 桩长约 28-35m.。桩端持力层 ＞ 1.0mo四、施工机械组织1、本工程计划采纳 1 台 D50 筒式柴油锤打桩机，进行施工。焊接采纳 2 台电 焊机对焊。2、人力组织每台机每班施工操作人 5-6 人。五、施工进度计划该工程计划于 2025 年 月日进行试桩，如不出现陷机、下雨或其它拖延工期因素影响，本桩基工程将计划于 2025 年 月 日完成。六、施工程序图七、压桩过程（一）压桩质量技术措施施工工序为：测量定位桩机就位 吊桩插桩桩身对中调直沉桩接桩电焊再沉桩 送桩终止压桩。1、 测量定位首先根据规划总平面图及测绘大队提供的红线图路中心、坐标点放出建筑 物控制点，控制轴线；控制点必须远离施工现场，以免打桩时发生移位。同时 在已建建筑物上做复核点，在压桩过程中要常常复核。根据基础结构平面图， 把桩位编号，使用经纬仪及测量进行放线，桩点采纳 8, L=4 的钢筋标记， 同时钢筋顶上绑红、...
