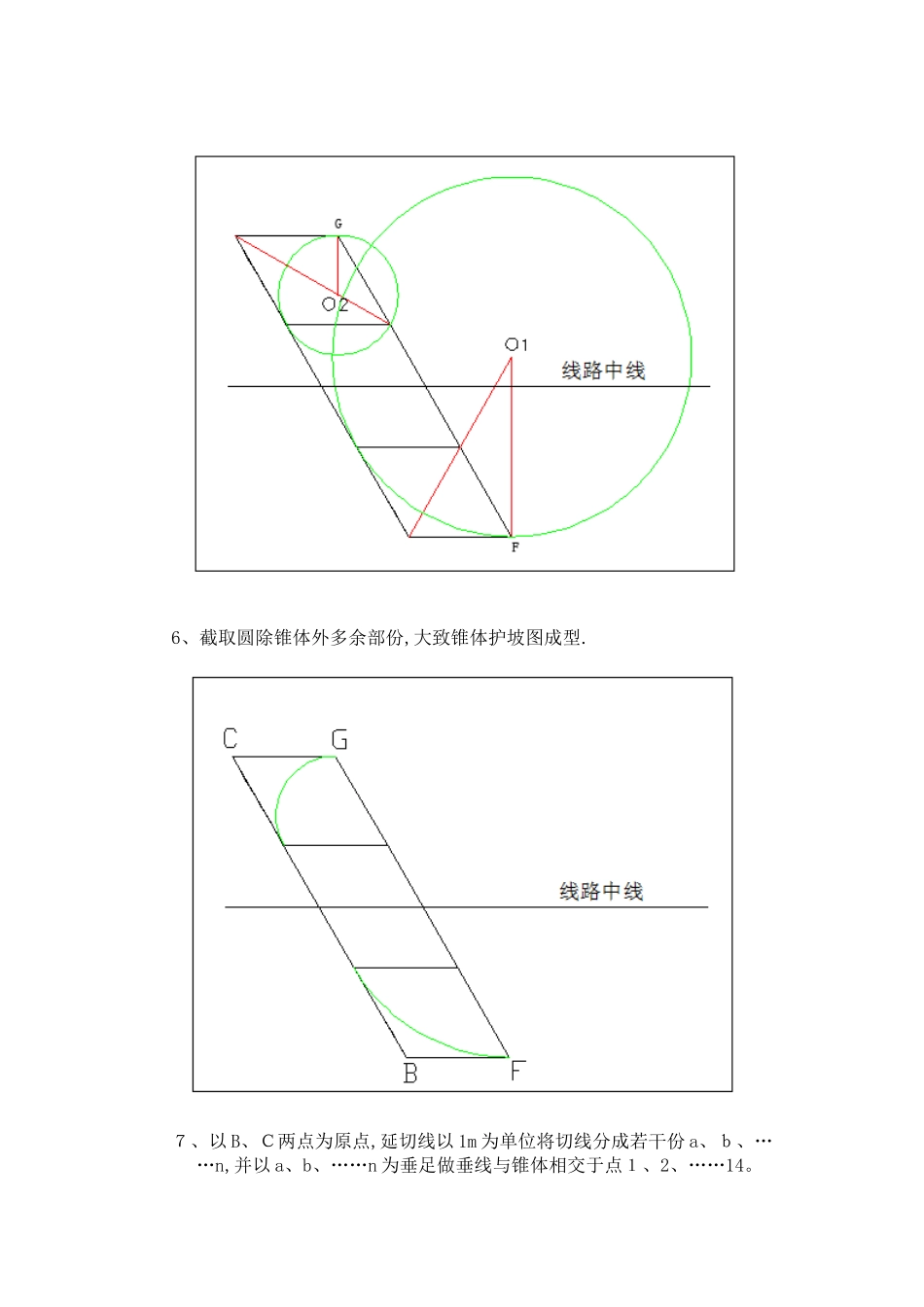

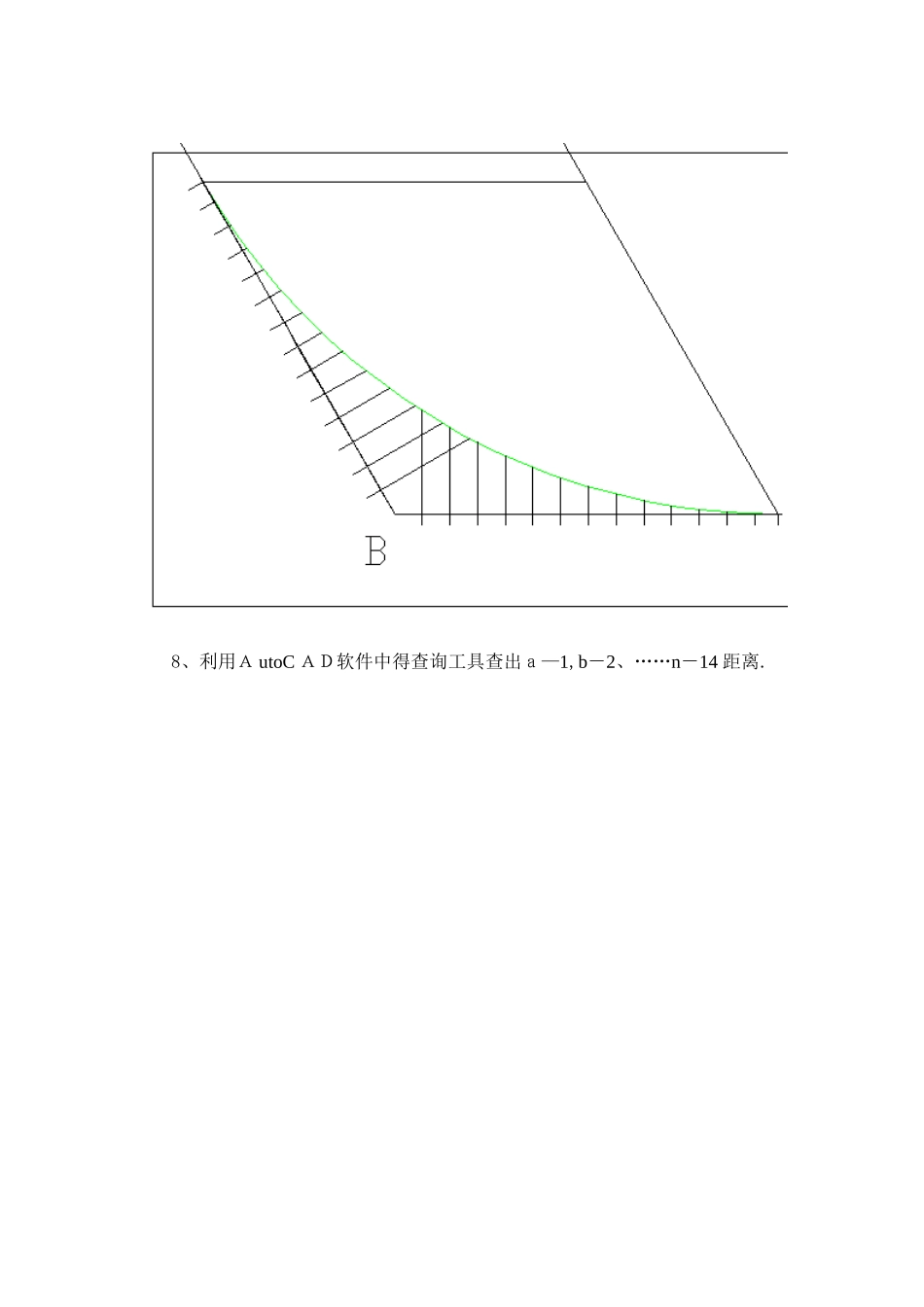

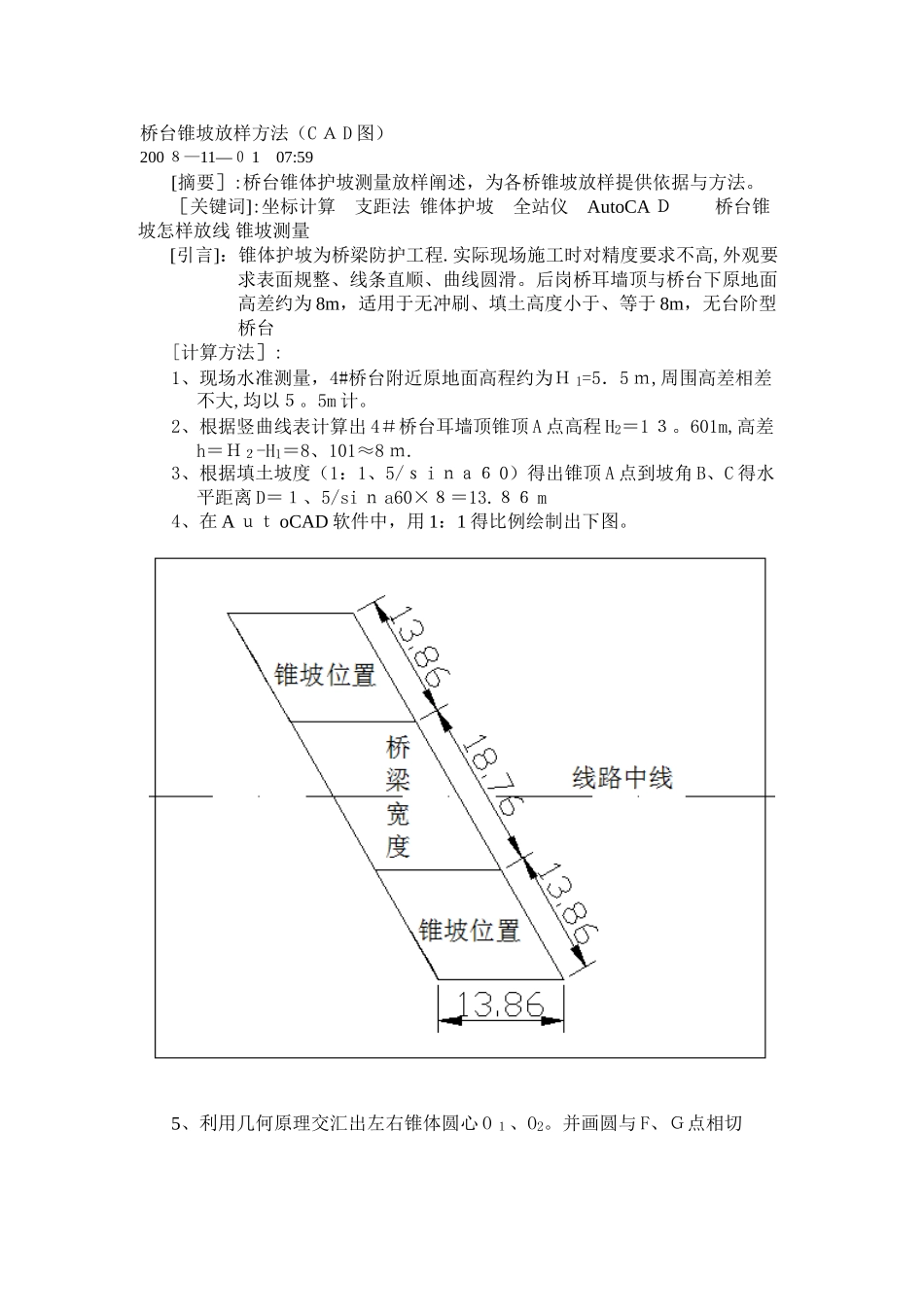

桥台锥坡放样方法（C Ａ D 图）200 ８—11—０ 1 07:59[摘要］:桥台锥体护坡测量放样阐述，为各桥锥坡放样提供依据与方法。［关键词]:坐标计算 支距法 锥体护坡 全站仪 AutoCA Ｄ 桥台锥坡怎样放线 锥坡测量[引言]：锥体护坡为桥梁防护工程.实际现场施工时对精度要求不高,外观要求表面规整、线条直顺、曲线圆滑。后岗桥耳墙顶与桥台下原地面高差约为 8m，适用于无冲刷、填土高度小于、等于 8m，无台阶型桥台[计算方法］:1、现场水准测量，4#桥台附近原地面高程约为Ｈ 1=5．5 ｍ,周围高差相差不大,均以５。5m 计。2、根据竖曲线表计算出 4＃桥台耳墙顶锥顶 A 点高程 H2＝1 ３。601m,高差h＝Ｈ２-H1＝8、101≈8 ｍ.3、根据填土坡度（1：1、5/ｓ i ｎａ６ 0）得出锥顶 A 点到坡角 B、C 得水平距离 D＝１、5/si ｎ a60×８＝13.８６ m4、在 A ｕｔ oCAD 软件中，用 1：1 得比例绘制出下图。5、利用几何原理交汇出左右锥体圆心 O １、O2。并画圆与 F、Ｇ点相切6、截取圆除锥体外多余部份,大致锥体护坡图成型.７、以 B、Ｃ两点为原点,延切线以 1m 为单位将切线分成若干份 a、ｂ、……n,并以 a、b、……n 为垂足做垂线与锥体相交于点１、2、……14。8、利用Ａ utoC ＡＤ软件中得查询工具查出ａ—1,b－2、……n－14 距离.9、根据线路曲线要素表计算出 B、C 两点得坐标。［现场放样］1、 利用全站仪现场放出 B、C 两点，将仪器置镜于Ｂ点，后视 C 点，水平角置 0°0′0″,测设出点 a、b、c……，再拨 120 度角，测距 13。86m放点Ｆ，测设出点 m、n、o…….2、 根据 a—1、b—2、c－3……得距离，放出 1、2、3、……点，将 1-14 点相连.3、 左侧原理同上4、 后岗桥锥体护坡测量放样完成。（完）１、首先找出锥坡坡顶位置。ﻫ２、根据锥坡椭圆公式计算各各点坐标（X^２／（a＾2）+Y＾2/(b＾2）=1）,根据坐标放出各点，根据设计高程确定各点位置。3、将坡顶点与锥坡坡脚各点挂线。
