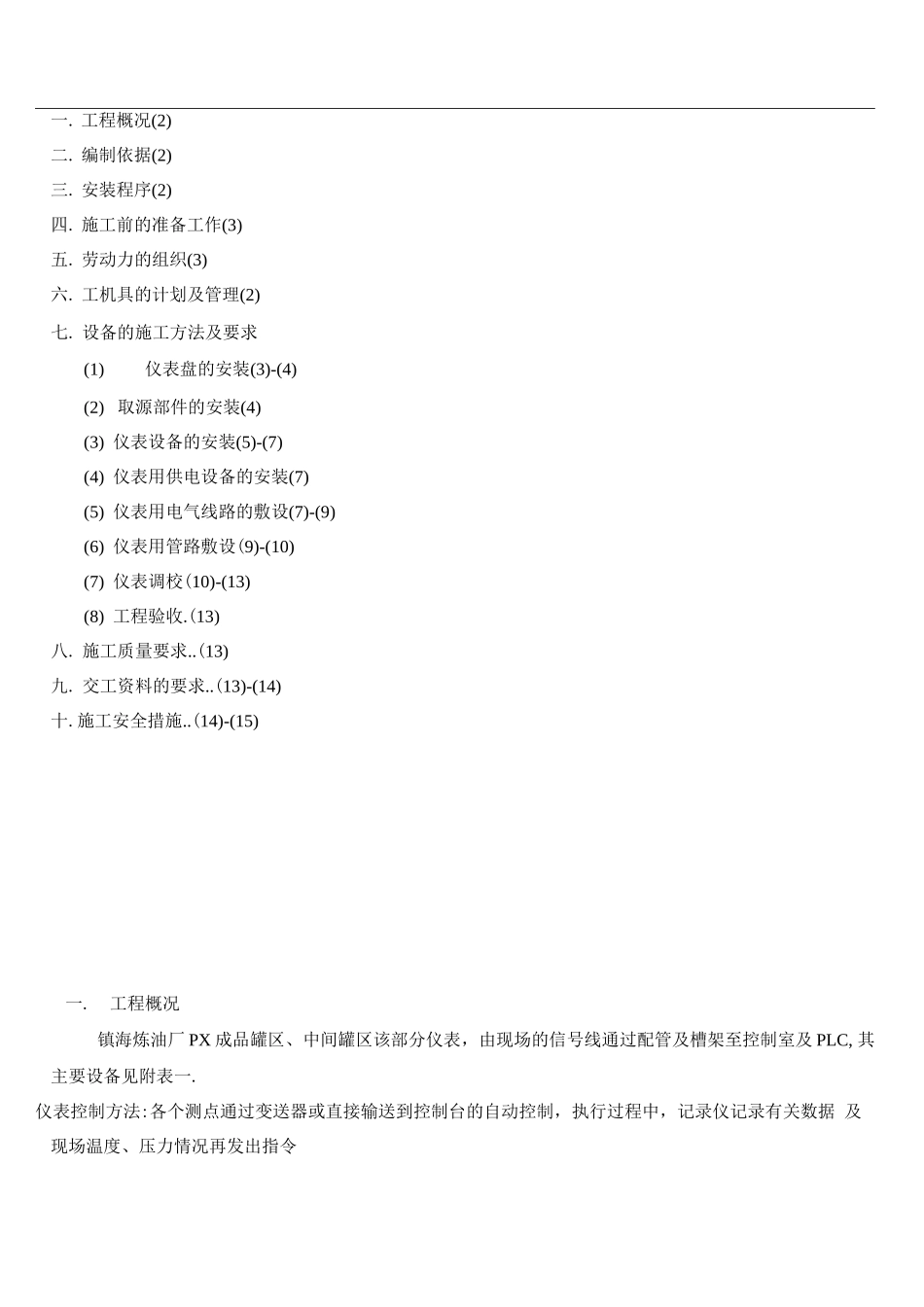

镇海PX成品罐区仪表施工方案要点VIP专享

一. 工程概况(2)二. 编制依据(2)三. 安装程序(2)四. 施工前的准备工作(3)五. 劳动力的组织(3)六. 工机具的计划及管理(2)七. 设备的施工方法及要求(1)仪表盘的安装(3)-(4)(2) 取源部件的安装(4)(3) 仪表设备的安装(5)-(7)(4) 仪表用供电设备的安装(7)(5) 仪表用电气线路的敷设(7)-(9)(6) 仪表用管路敷设(9)-(10)(7) 仪表调校(10)-(13)(8) 工程验收.(13)八. 施工质量要求..(13)九. 交工资料的要求..(13)-(14)十.施工安全措施..(14)-(15)一.工程概况镇海炼油厂 PX 成品罐区、中间罐区该部分仪表，由现场的信号线通过配管及槽架至控制室及 PLC, 其主要设备见附表一.仪表控制方法:各个测点通过变送器或直接输送到控制台的自动控制，执行过程中，记录仪记录有关数据 及现场温度、压力情况再发出指令二.编制依据（1）工业自动化仪表工程的施工及验收法律规范《GBJ93-86》.（2）镇海炼油厂 1 万吨/年连续重整装置 PX 罐区仪表部分施工图 01021K-01030K.三.安装程序为了确保工程质量，合理施工，按下列程序进行1-安装和调整处理仪表盘与底座各构件的水平度垂直度及直线度.2-安装仪表控制室到现场的配管.桥架及支架3-安装各检测点的仪表连接件.4-仪表的单体调校.5-安装好的电动阀.变送器支架及变送器接通各种流量的测（量）试仪表及管路.6-配制各测点到桥架的导线管.7.仪表盘安装.8-敷设电力电缆及控制电缆.9.校线接线10. 送电.单体试车.11. 联运试车.四.施工前的准备工作10-熟悉资料.组织人员熟悉施工图纸和技术较底及施工方案，明确整个施工过程中必须执行的国标《GBJ193-86》和化工部《GBJ131-90》法律规范.根据工程单项实际情况，研 究具体的施工程序、方法、措施2. 根据镇海炼油厂 PX 罐区部分的仪表施工图纸，对比土建工程结构尺寸是否符合，与其它专业有 无抵触的情况，发现不符之处，随时协商解决,以免影响工程进度.3. 设备检查工作：对所有设备的部件备品进行认真检查,发现问题及时提出，以得到合理解决，同 时还要检查设备技术数据与图纸设计是否相符设备的绝缘情况是否达到设计标准4. 安装前的基础检查:基础工程安装的水平度允许误差为每米 1 毫米,全长允许偏差 5 毫米，如不 符合标准的要进行修整,通过修整为安装打好基础.五. 劳动力的组织劳动力的组织.搞好劳动力的配备，将取得最好的组织形式，根据安装的实际情况,劳动力的配备 见附表二.六. 工机具的计划及管理充分发挥工机具的能力，对加快施工...
