长螺旋CFG桩施工方案

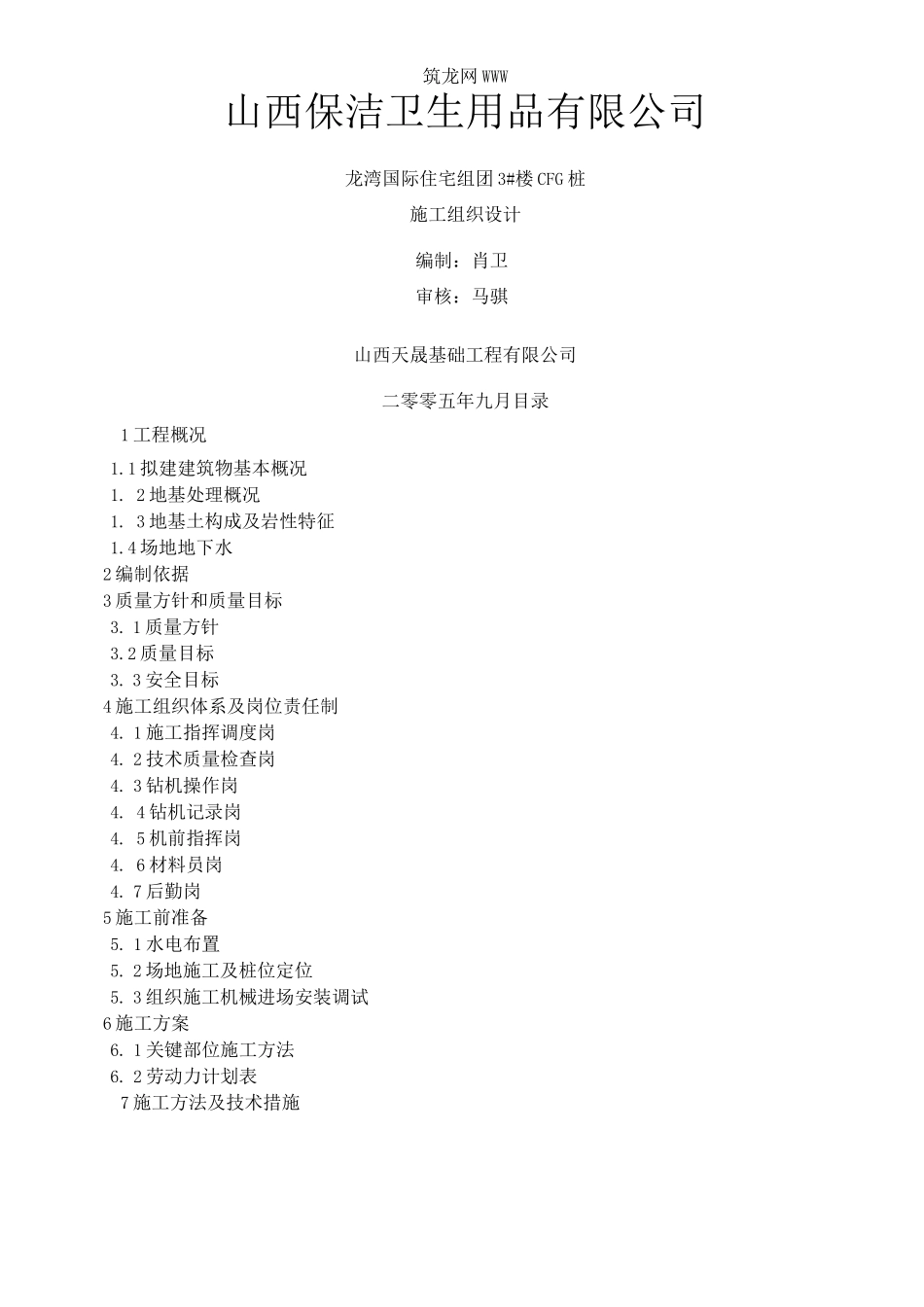

筑龙网 WWW山西保洁卫生用品有限公司龙湾国际住宅组团 3#楼 CFG 桩施工组织设计编制：肖卫审核：马骐山西天晟基础工程有限公司二零零五年九月目录1 工程概况1.1 拟建建筑物基本概况1. 2 地基处理概况1. 3 地基土构成及岩性特征1.4 场地地下水2 编制依据3 质量方针和质量目标3. 1 质量方针3.2 质量目标3. 3 安全目标4 施工组织体系及岗位责任制4. 1 施工指挥调度岗4. 2 技术质量检查岗4. 3 钻机操作岗4. 4 钻机记录岗4. 5 机前指挥岗4. 6 材料员岗4. 7 后勤岗5 施工前准备5. 1 水电布置5. 2 场地施工及桩位定位5. 3 组织施工机械进场安装调试6 施工方案6. 1 关键部位施工方法6. 2 劳动力计划表7 施工方法及技术措施7. 1 施工顺序安排7.2 成桩步骤7.3 施工要点8 季节性施工措施9 施工工期承诺及施工进度计划10 施工管理措施11 质量承诺、保证措施及质量保证体系图12 安全生产、文明施工措施及安全保体系图质量保证体系安全保证体系图1 工程概况1.1 拟建建筑物基本概况：山西保洁卫生用品有限公司拟建的龙湾国际住宅组团 3#楼建设场地位 于胜利桥东 27 号。1.2 地基处理概况：本工程采纳 CFG 桩复合地基采纳长螺旋成孔、管内泵压混合料灌注桩施工工 艺。CFG 桩设计参数：桩径 D=4mm，桩距：1.5m, 叫尾贾谩 S 行^ L、？/SPAN>16.5m（保护桩长： 5mm）。桩体砼强度等级要求达到 C15，水泥采纳 32.5 级的普通硅酸盐水泥。要求单桩承载力标准值 不小于 310KN，复合地基承载力特征值不小于 230KPa。共设计 CFG 桩 403 根，6851 延长米。1.3 场地工程地质概况根据山西水利水电勘测设计讨论院提供的《龙湾国际住宅小区岩土工程勘察报告》本工程拟建场 地地貌单元属汾河河漫滩。与 CFG 桩施工有关的地基岩土构成及特征：第①层，填土，层底埋深 1.0〜2.8m。第②层，粉细砂，层厚 7.8〜9.2m,层底埋深 10.5〜12.0m,承载力特征值 fk=120KPa。第③层：中细砂，层厚 6.5〜7.0m,层底埋深 17.0〜17.7m,承载力特征值 fk=160KPa。第④-1 层：粗砾砂，层厚 2.5〜3.5m,层底埋深 20.0〜21.0m,承载力特征值 fk=220KPa。第④-2 层：粗砾砂，层厚 2.5〜8.3m,层底埋深 22.5〜29.8m,承载力特征值 fk=270KPa。据工程地质勘察报告所述，因该工程地基土不能满足设计要求，根据设计图纸，为提高地基承载 力，消除液化沉陷，决定采纳（长螺旋钻）水泥粉煤灰碎石桩（CFG ）...
