门式钢架钢结构工程吊装计算与施工方案

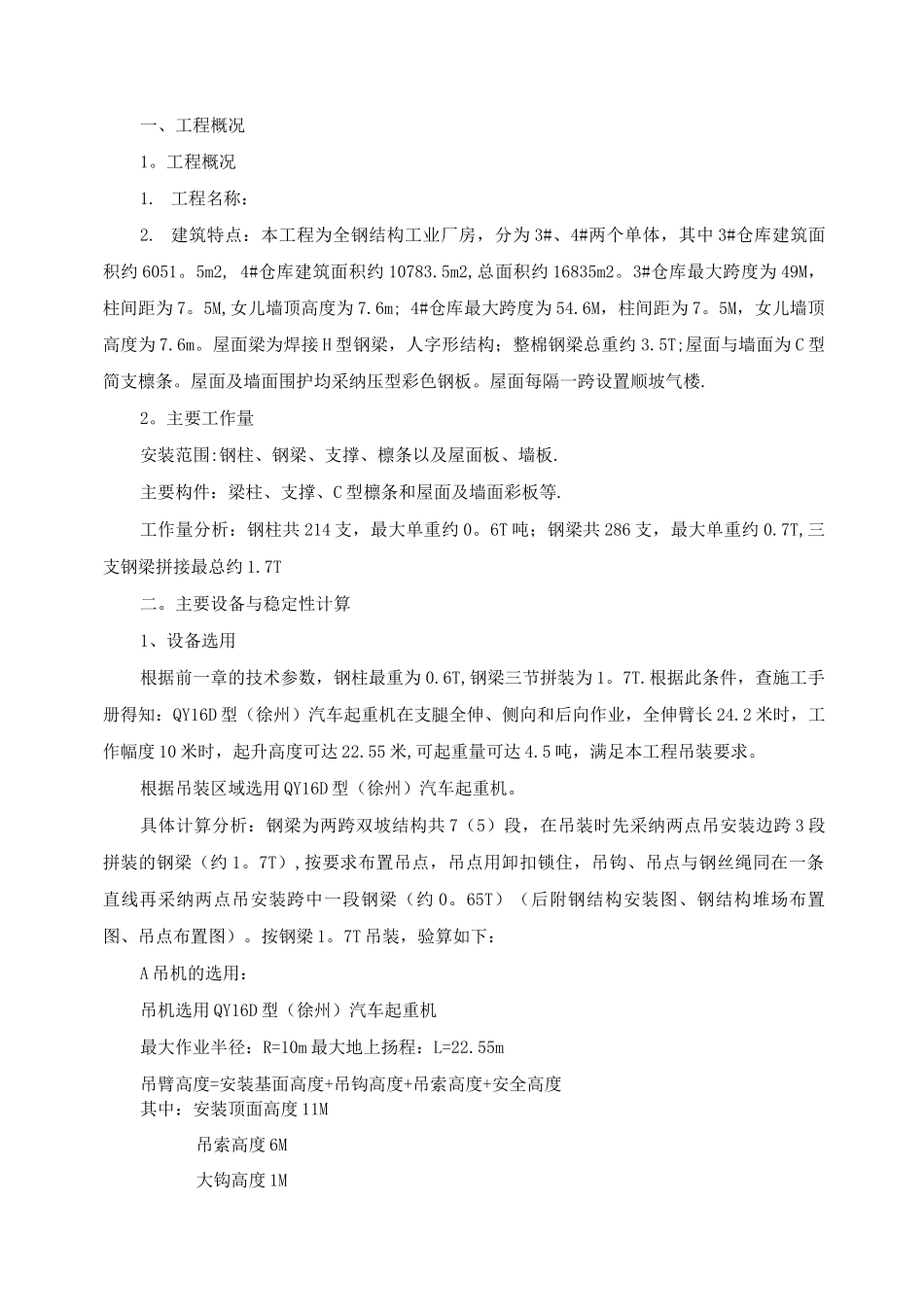

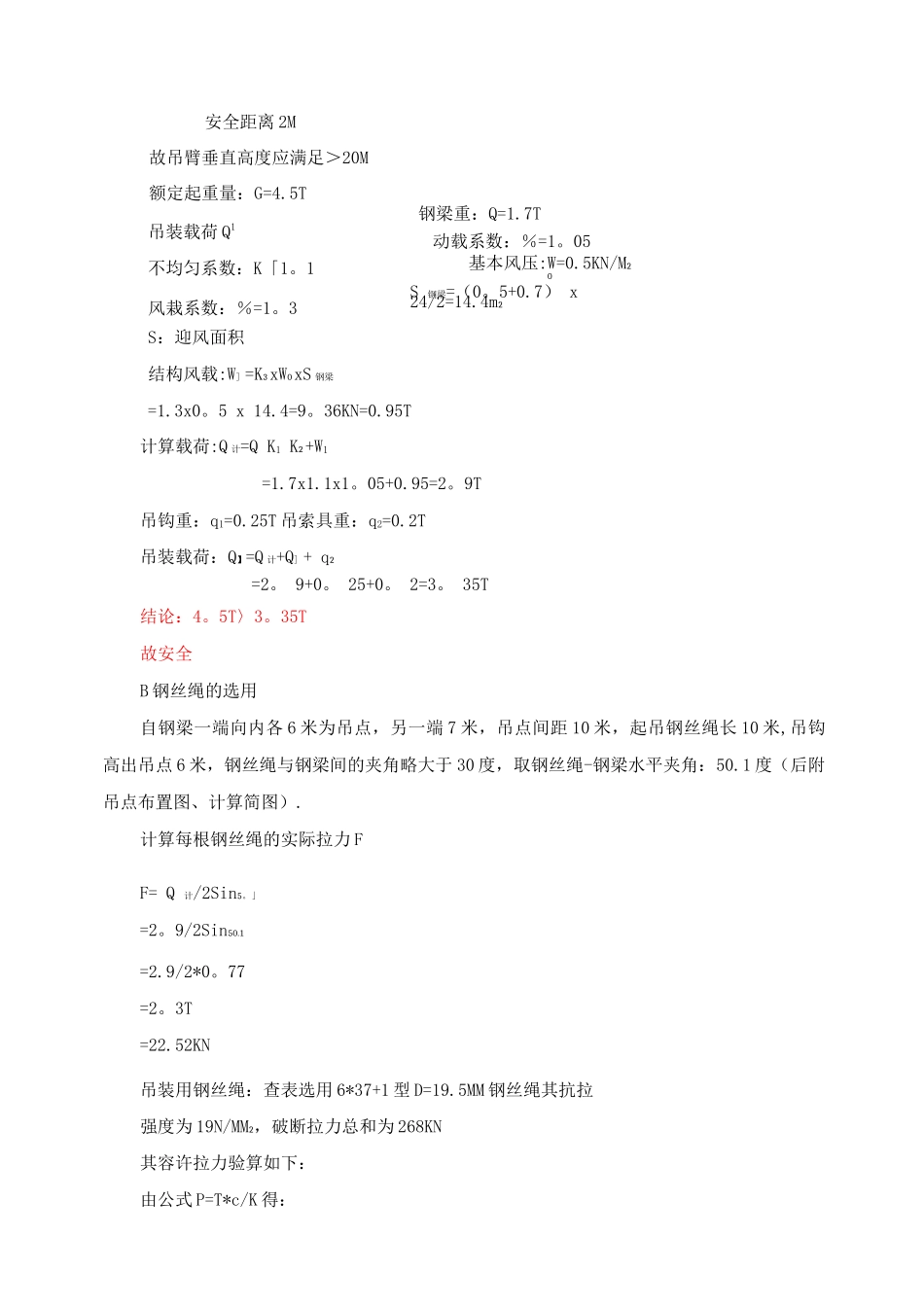

门式钢架工程吊装计算与施工方案编制人：编制单位：编制日期：2025 03。10一、工程概况1。工程概况1. 工程名称：2. 建筑特点：本工程为全钢结构工业厂房，分为 3#、4#两个单体，其中 3#仓库建筑面积约 6051。5m2, 4#仓库建筑面积约 10783.5m2,总面积约 16835m2。3#仓库最大跨度为 49M，柱间距为 7。5M,女儿墙顶高度为 7.6m; 4#仓库最大跨度为 54.6M，柱间距为 7。5M，女儿墙顶高度为 7.6m。屋面梁为焊接 H 型钢梁，人字形结构；整棉钢梁总重约 3.5T;屋面与墙面为 C 型简支檩条。屋面及墙面围护均采纳压型彩色钢板。屋面每隔一跨设置顺坡气楼.2。主要工作量安装范围:钢柱、钢梁、支撑、檩条以及屋面板、墙板.主要构件：梁柱、支撑、C 型檩条和屋面及墙面彩板等.工作量分析：钢柱共 214 支，最大单重约 0。6T 吨；钢梁共 286 支，最大单重约 0.7T,三支钢梁拼接最总约 1.7T二。主要设备与稳定性计算1、设备选用根据前一章的技术参数，钢柱最重为 0.6T,钢梁三节拼装为 1。7T.根据此条件，查施工手册得知：QY16D 型（徐州）汽车起重机在支腿全伸、侧向和后向作业，全伸臂长 24.2 米时，工作幅度 10 米时，起升高度可达 22.55 米,可起重量可达 4.5 吨，满足本工程吊装要求。根据吊装区域选用 QY16D 型（徐州）汽车起重机。具体计算分析：钢梁为两跨双坡结构共 7（5）段，在吊装时先采纳两点吊安装边跨 3 段拼装的钢梁（约 1。7T）,按要求布置吊点，吊点用卸扣锁住，吊钩、吊点与钢丝绳同在一条直线再采纳两点吊安装跨中一段钢梁（约 0。65T）（后附钢结构安装图、钢结构堆场布置图、吊点布置图）。按钢梁 1。7T 吊装，验算如下：A 吊机的选用：吊机选用 QY16D 型（徐州）汽车起重机最大作业半径：R=10m 最大地上扬程：L=22.55m吊臂高度=安装基面高度+吊钩高度+吊索高度+安全高度其中：安装顶面高度 11M吊索高度 6M大钩高度 1M计算载荷:Q 计=Q K1 K2 +W1=1.7x1.1x1。05+0.95=2。9T吊钩重：q1=0.25T 吊索具重：q2=0.2T吊装载荷：Q】=Q 计+Q] + q2=2。 9+0。 25+0。 2=3。 35T结论：4。5T〉3。35T故安全B 钢丝绳的选用自钢梁一端向内各 6 米为吊点，另一端 7 米，吊点间距 10 米，起吊钢丝绳长 10 米,吊钩高出吊点 6 米，钢丝绳与钢梁间的夹角略大于 30 度，取钢丝绳-钢梁水平夹角：50.1 度（后附吊点布置图、计算简图）.计算每根钢丝绳的实际拉力 FF= Q 计/2Sin5。...
