闪光对焊施工方案

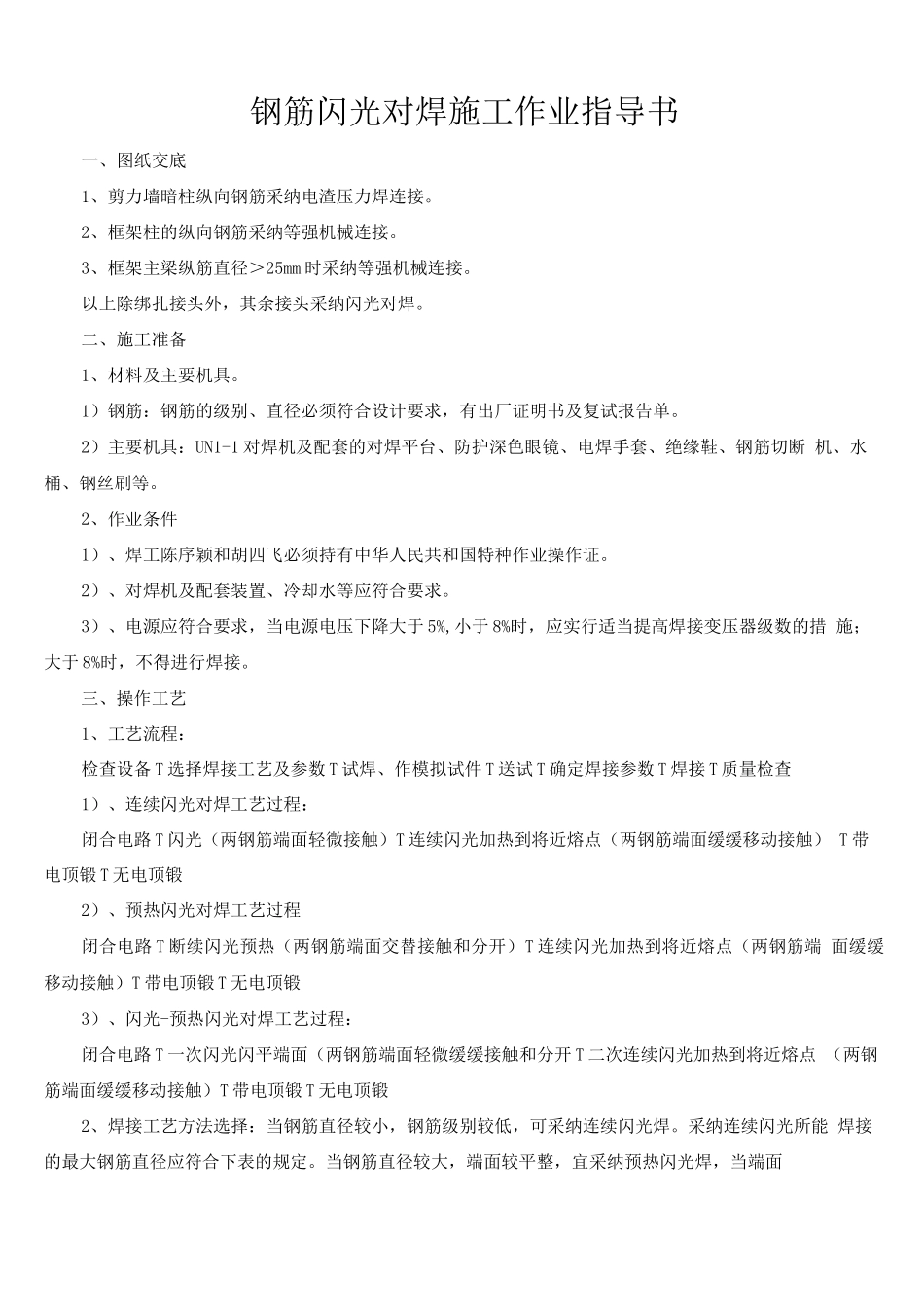

钢筋闪光对焊施工作业指导书一、图纸交底1、剪力墙暗柱纵向钢筋采纳电渣压力焊连接。2、框架柱的纵向钢筋采纳等强机械连接。3、框架主梁纵筋直径＞25mm 时采纳等强机械连接。以上除绑扎接头外，其余接头采纳闪光对焊。二、施工准备1、材料及主要机具。1）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。2）主要机具：UN1-1 对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断 机、水桶、钢丝刷等。2、作业条件1）、焊工陈序颖和胡四飞必须持有中华人民共和国特种作业操作证。2）、对焊机及配套装置、冷却水等应符合要求。3）、电源应符合要求，当电源电压下降大于 5%,小于 8%时，应实行适当提高焊接变压器级数的措 施；大于 8%时，不得进行焊接。三、操作工艺1、工艺流程：检查设备 T 选择焊接工艺及参数 T 试焊、作模拟试件 T 送试 T 确定焊接参数 T 焊接 T 质量检查1）、连续闪光对焊工艺过程：闭合电路 T 闪光（两钢筋端面轻微接触）T 连续闪光加热到将近熔点（两钢筋端面缓缓移动接触） T 带电顶锻 T 无电顶锻2）、预热闪光对焊工艺过程闭合电路 T 断续闪光预热（两钢筋端面交替接触和分开）T 连续闪光加热到将近熔点（两钢筋端 面缓缓移动接触）T 带电顶锻 T 无电顶锻3）、闪光-预热闪光对焊工艺过程：闭合电路 T 一次闪光闪平端面（两钢筋端面轻微缓缓接触和分开 T 二次连续闪光加热到将近熔点 （两钢筋端面缓缓移动接触）T 带电顶锻 T 无电顶锻2、焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采纳连续闪光焊。采纳连续闪光所能 焊接的最大钢筋直径应符合下表的规定。当钢筋直径较大，端面较平整，宜采纳预热闪光焊，当端面不够平整，则应采纳闪光-预热焊。连续闪光焊钢筋上限直径焊机容量钢筋级别钢筋直径1kVAI 级20II 级183、焊机参数选择 闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等参 数。4、检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水等，一切必须处于安全可靠的 状态。5、试焊、做班前试件，在每班正式焊接前，应按选择的焊接数焊接 6 个试件，其中 3 个做拉力试 验，3个做冷弯试验。经试验合格后，方可按确定的焊接参数成批生产。6、对焊焊接操作1）、连续闪光焊 通电后，应借助操作杆两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面 的凸出部分互相熔化，并将熔化的金属微粒向外...
