防水与围护结构节能新技术-高性能外墙保温技术

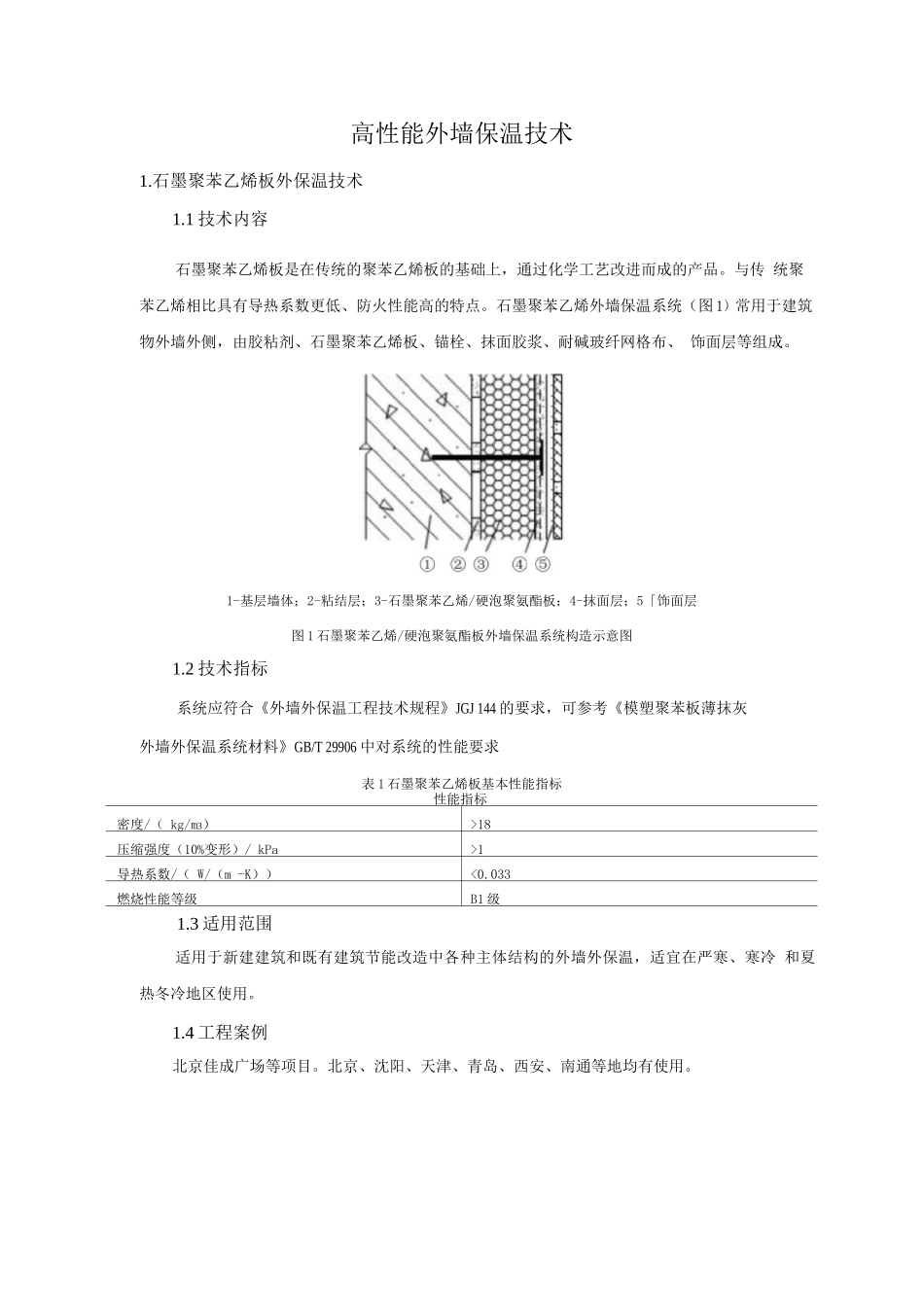

高性能外墙保温技术1.石墨聚苯乙烯板外保温技术1.1 技术内容石墨聚苯乙烯板是在传统的聚苯乙烯板的基础上，通过化学工艺改进而成的产品。与传 统聚苯乙烯相比具有导热系数更低、防火性能高的特点。石墨聚苯乙烯外墙保温系统（图 1）常用于建筑物外墙外侧，由胶粘剂、石墨聚苯乙烯板、锚栓、抹面胶浆、耐碱玻纤网格布、 饰面层等组成。1-基层墙体；2-粘结层；3-石墨聚苯乙烯/硬泡聚氨酯板；4-抹面层；5「饰面层图 1 石墨聚苯乙烯/硬泡聚氨酯板外墙保温系统构造示意图1.2 技术指标系统应符合《外墙外保温工程技术规程》JGJ 144 的要求，可参考《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T 29906 中对系统的性能要求表 1 石墨聚苯乙烯板基本性能指标性能指标密度/（ kg/m3）>18压缩强度（10%变形）/ kPa>1导热系数/（ W/（m -K））<0.033燃烧性能等级B1 级1.3 适用范围适用于新建建筑和既有建筑节能改造中各种主体结构的外墙外保温，适宜在严寒、寒冷 和夏热冬冷地区使用。1.4 工程案例北京佳成广场等项目。北京、沈阳、天津、青岛、西安、南通等地均有使用。2.硬泡聚氨酯板外保温技术2.1 技术内容聚氨酯是由双组份混合反应形成的具有保温隔热功能的硬质泡沫塑料。聚氨酯硬泡保温 板是以聚氨酯硬泡为芯材，两面覆以非装饰面层，在工厂成型的保温板材。由于硬泡聚氨酯 板采纳工厂预先发泡成型的技术，因此硬泡聚氨酯板外保温系统与现场喷涂施工相比具有不 受气候干扰、质量保证率高的优点。硬泡聚氨酯板外墙保温系统（图 1）常用于建筑物外墙 外侧，由胶粘剂、聚氨酯板、锚栓、抹面胶浆、耐碱玻纤网格布、饰面层等组成。2.2 技术指标聚氨酯外保温系统应符合《外墙外保温工程技术规程》JGJ144、《硬泡聚氨酯保温防水 工程技术法律规范》GB 50404、《硬泡聚氨酯板薄抹灰外墙外保温系统材料》JGT 420、《膨胀聚 苯板薄抹灰外墙外保温系统》JG149 的相关要求。表 2 硬泡聚氨酯板外保温系统性能指标项目性能指标抗风压值系统抗风压值不小于工程项目的风荷载设计值，且安全系数 K 值不小于 1.5抗冲击强度建筑物首层墙面以及门窗等易受碰撞部位：》10J 级；建筑物二层以上墙 面等部位：》3J 级吸水量（浸水 1h）/g/m2<10耐冻融性能30 次冻融循环后，抹面层无裂纹、空鼓、脱落现象；保护层与保温层拉伸 粘结强度不小于 0.1MPa，破坏部位应位于保温层耐候性经 80 次高温（70。）-淋水（15。）循环和 5 次加热...
