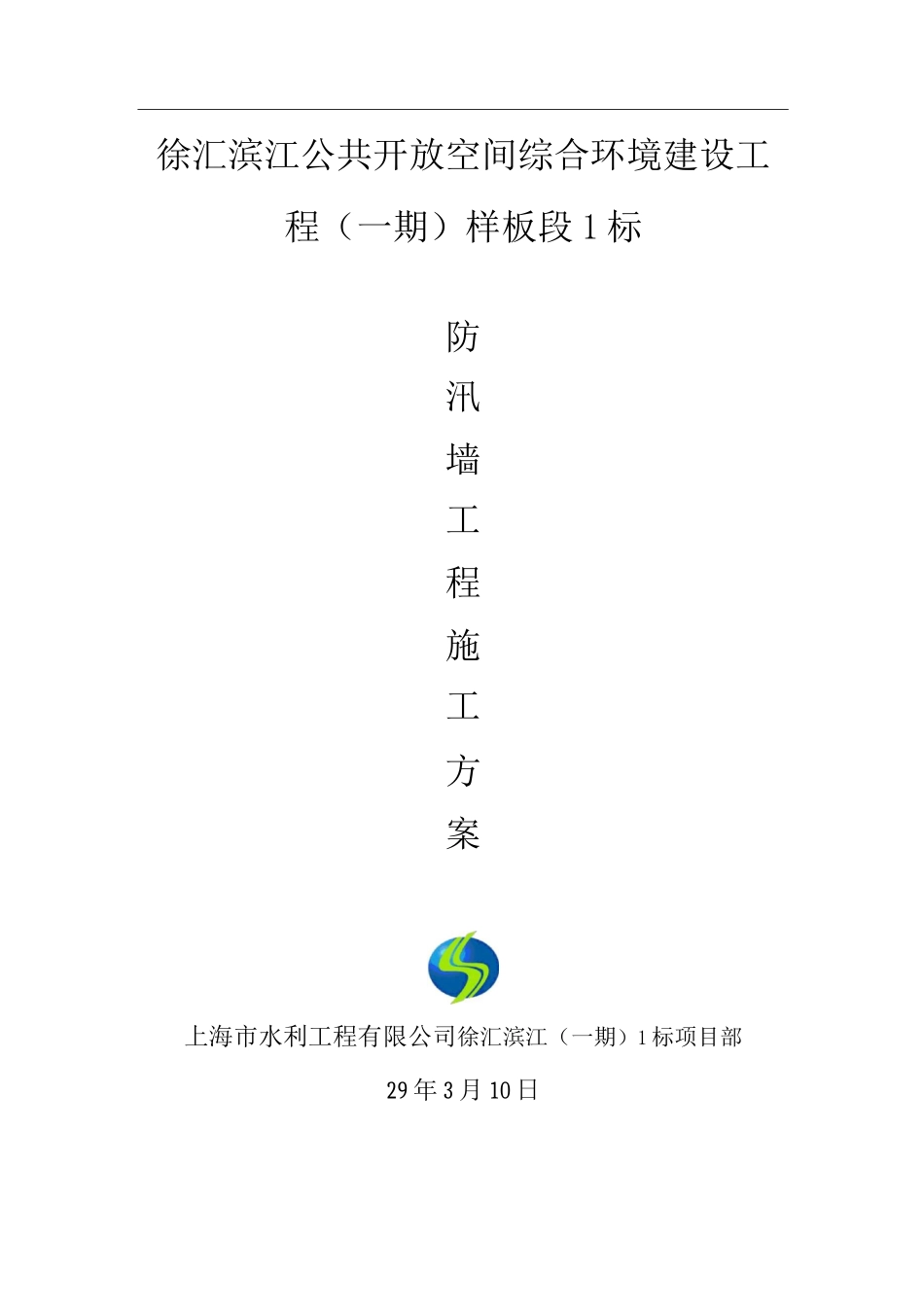

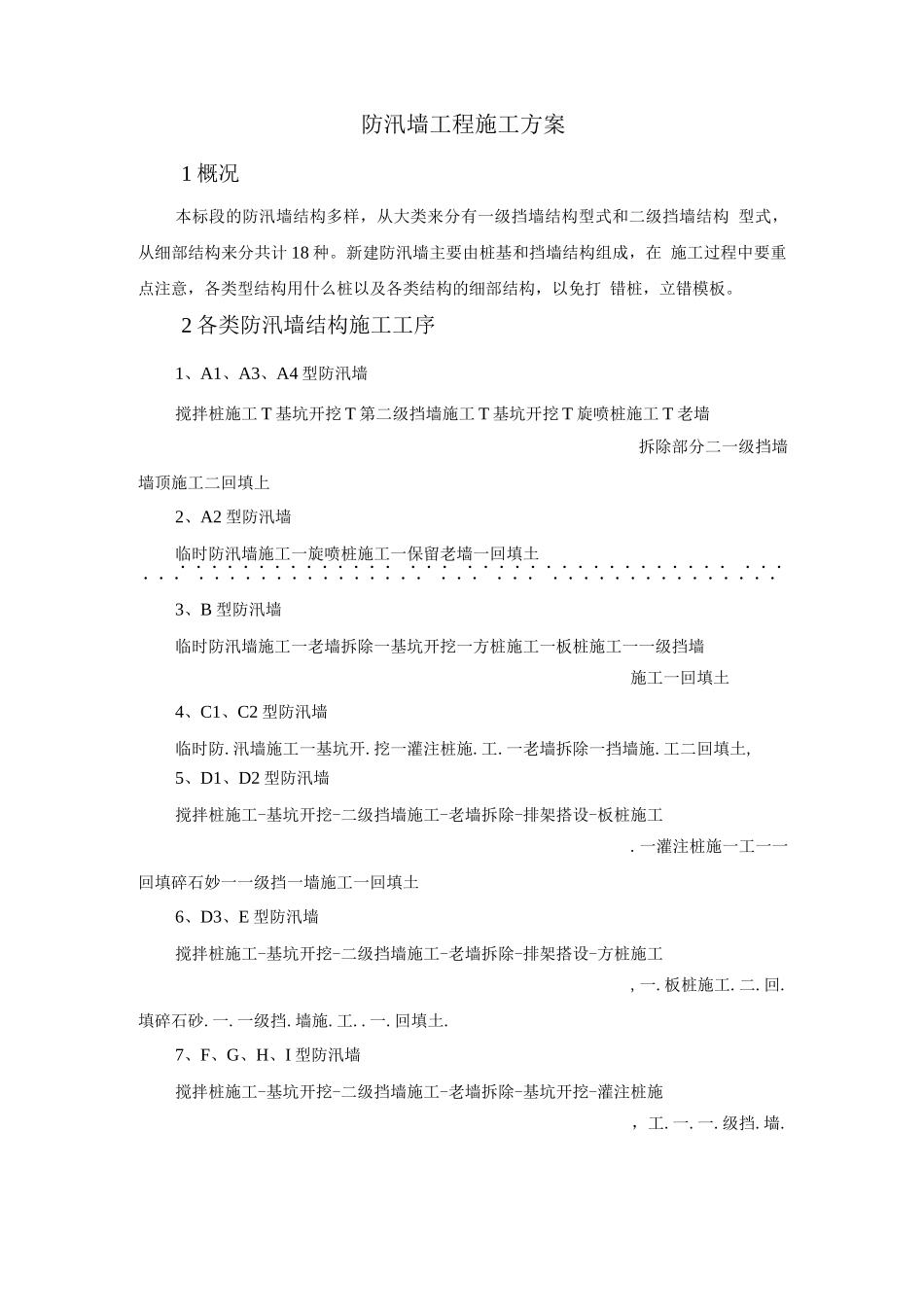

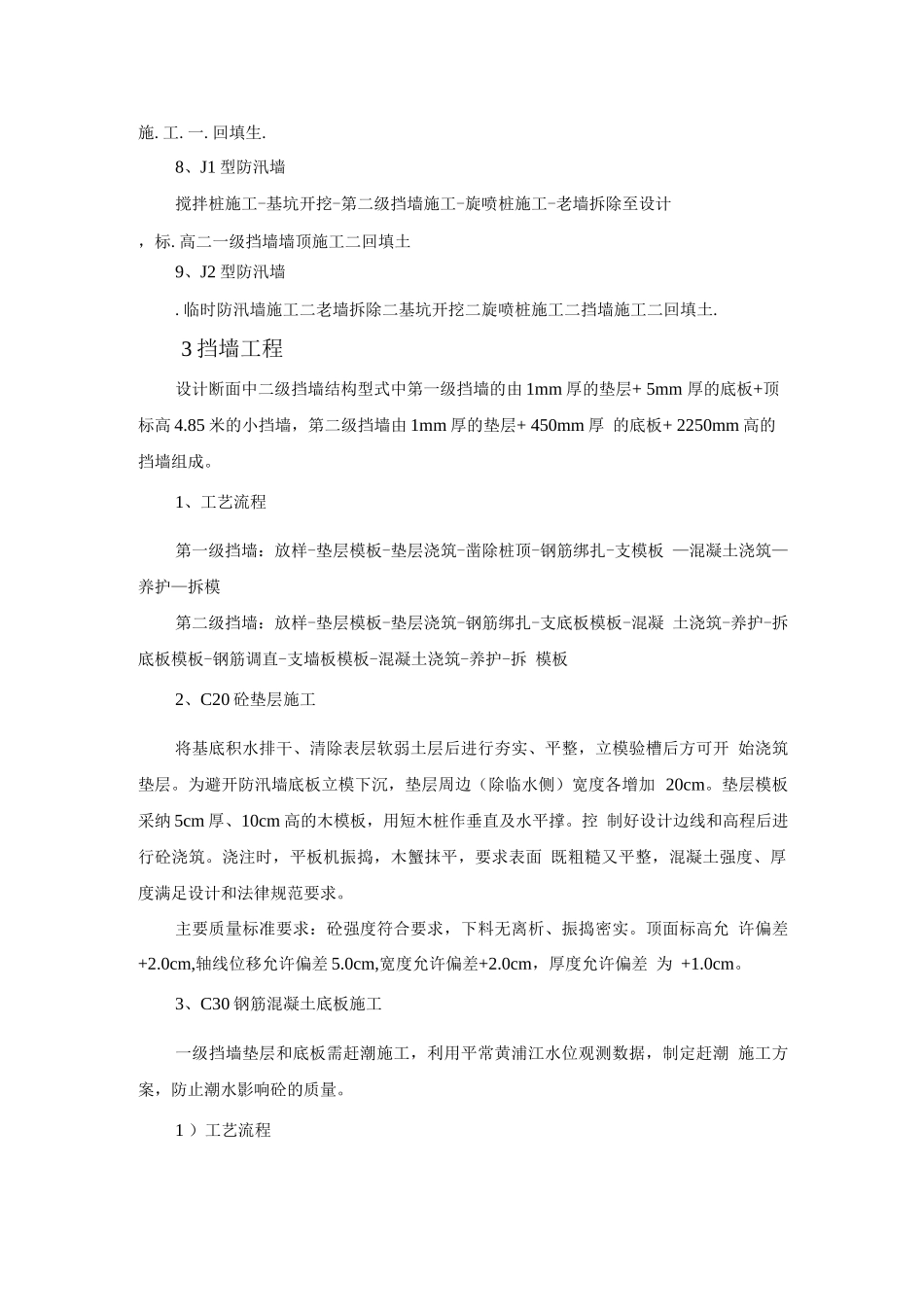

徐汇滨江公共开放空间综合环境建设工程（一期）样板段 1 标防汛墙工程施工方案上海市水利工程有限公司徐汇滨江（一期）1 标项目部29 年 3 月 10 日防汛墙工程施工方案1 概况本标段的防汛墙结构多样，从大类来分有一级挡墙结构型式和二级挡墙结构 型式，从细部结构来分共计 18 种。新建防汛墙主要由桩基和挡墙结构组成，在 施工过程中要重点注意，各类型结构用什么桩以及各类结构的细部结构，以免打 错桩，立错模板。2 各类防汛墙结构施工工序1、A1、A3、A4 型防汛墙搅拌桩施工 T 基坑开挖 T 第二级挡墙施工 T 基坑开挖 T 旋喷桩施工 T 老墙 拆除部分二一级挡墙墙顶施工二回填上2、A2 型防汛墙临时防汛墙施工一旋喷桩施工一保留老墙一回填土 ・・・・・・・・・・・・・・ ・・・ ・・・・・・・・・・・・・・・・・ ・・・ ・・・ ・・・・・・・・・・・・・・・ ・・・ ・・・ ・・・・・・・・・・・・・・・3、B 型防汛墙临时防汛墙施工一老墙拆除一基坑开挖一方桩施工一板桩施工一一级挡墙 施工一回填土4、C1、C2 型防汛墙临时防.汛墙施工一基坑开.挖一灌注桩施.工.一老墙拆除一挡墙施.工二回填土,5、D1、D2 型防汛墙搅拌桩施工-基坑开挖-二级挡墙施工-老墙拆除-排架搭设-板桩施工 .一灌注桩施一工一一回填碎石妙一一级挡一墙施工一回填土6、D3、E 型防汛墙搅拌桩施工-基坑开挖-二级挡墙施工-老墙拆除-排架搭设-方桩施工 ,一.板桩施工.二.回.填碎石砂.一.一级挡.墙施.工..一.回填土.7、F、G、H、I 型防汛墙搅拌桩施工-基坑开挖-二级挡墙施工-老墙拆除-基坑开挖-灌注桩施 ，工.一.一.级挡.墙.施.工.一.回填生.8、J1 型防汛墙搅拌桩施工-基坑开挖-第二级挡墙施工-旋喷桩施工-老墙拆除至设计 ，标.高二一级挡墙墙顶施工二回填土9、J2 型防汛墙.临时防汛墙施工二老墙拆除二基坑开挖二旋喷桩施工二挡墙施工二回填土.3 挡墙工程设计断面中二级挡墙结构型式中第一级挡墙的由 1mm 厚的垫层+ 5mm 厚的底板+顶标高 4.85 米的小挡墙，第二级挡墙由 1mm 厚的垫层+ 450mm 厚 的底板+ 2250mm 高的挡墙组成。1、工艺流程第一级挡墙：放样-垫层模板-垫层浇筑-凿除桩顶-钢筋绑扎-支模板 —混凝土浇筑—养护—拆模第二级挡墙：放样-垫层模板-垫层浇筑-钢筋绑扎-支底板模板-混凝 土浇筑-养护-拆底板模板-钢筋调直-支墙板模板-混凝土浇筑-养护-拆 模板2、C20 砼垫层施工将基底积水排干、清除...
