防火墙施工方案

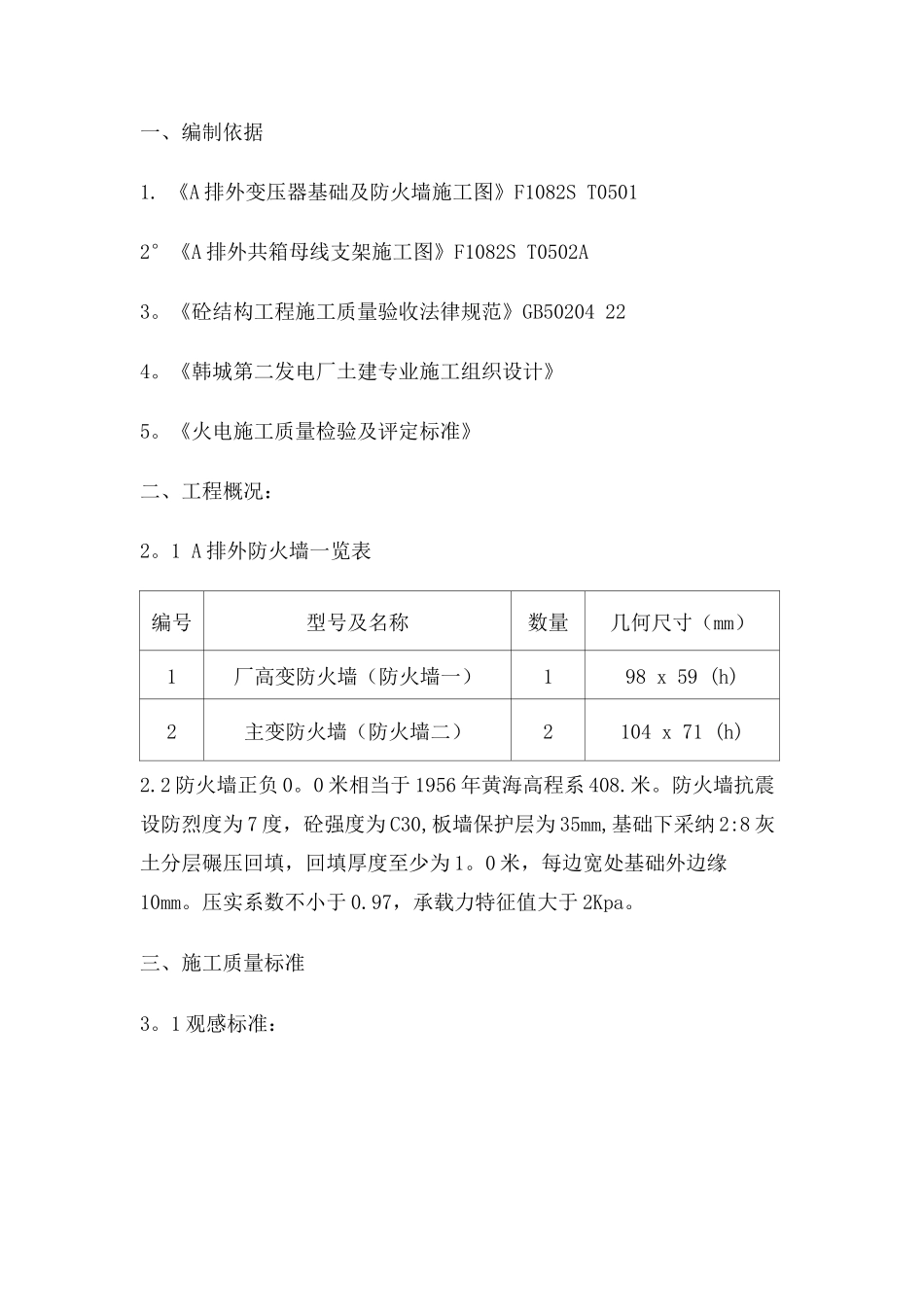

一、编制依据1. 《A 排外变压器基础及防火墙施工图》F1082S T05012°《A 排外共箱母线支架施工图》F1082S T0502A3。《砼结构工程施工质量验收法律规范》GB50204 224。《韩城第二发电厂土建专业施工组织设计》5。《火电施工质量检验及评定标准》二、工程概况：2。1 A 排外防火墙一览表编号型号及名称数量几何尺寸（mm）1厂高变防火墙（防火墙一）198 x 59 (h)2主变防火墙（防火墙二）2104 x 71 (h)2.2 防火墙正负 0。0 米相当于 1956 年黄海高程系 408.米。防火墙抗震设防烈度为 7 度，砼强度为 C30,板墙保护层为 35mm,基础下采纳 2:8 灰土分层碾压回填，回填厚度至少为 1。0 米，每边宽处基础外边缘10mm。压实系数不小于 0.97，承载力特征值大于 2Kpa。三、施工质量标准3。1 观感标准：确保防火墙几何尺寸准确，混凝土结构阳角倒角线条通顺，混凝土表面平整、光滑、有光泽、颜色一致.无明显接槎痕迹，无蜂窝麻面，无气泡，模板拼缝必须严密.3.2 施工标准：根据法律规范标准表面平整度不大于 3mm,垂直度不大于 5mm.四、施工要点及重要措施4.1 施工总体安排防火墙分两次进行施工，第一次施工至比室外地坪低 1mm 处，第二次一次施工到顶。防火墙基础部分同周边基础同时施工，上部待变压器基础就位完成后再进行施工。4。2 施工工序定位放线 T 基础开挖 T 平整基坑 T2：8 灰土回填 T 浇筑垫层砼 T 二次放线 T 基础支模 T 钢筋绑扎 T 检验验收 T 浇筑砼 T 砼养护 T 排架搭设 T 上部钢筋绑扎-固定预埋件-校正预埋件-支模-复检、验收—校对三检之差-浇筑砼—砼养护—拆模.4。3 施工要点及要求4.3。1 钢筋施工（1）钢筋原材必须满足有关法律规范及设计要求,有出厂合格证及复试合格才能使用.（2）钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。（3）钢筋表面洁净，粘着的油污、泥土、浮锈使用前必须清理，钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢筋。（4）钢筋弯钩或弯曲：钢筋弯曲后，弯曲处内缩外伸轴线长度不变，弯曲处形成圆弧，应考虑弯曲调整值。钢筋弯心直径为 2。5d，平直部分为10d。弯钩增加长度的理论计算值，平圆弯钩为 6。25d，直弯钩为 3.5d,对斜弯钩为 4.9d。对弯起钢筋中的部位弯折处的弯曲...
