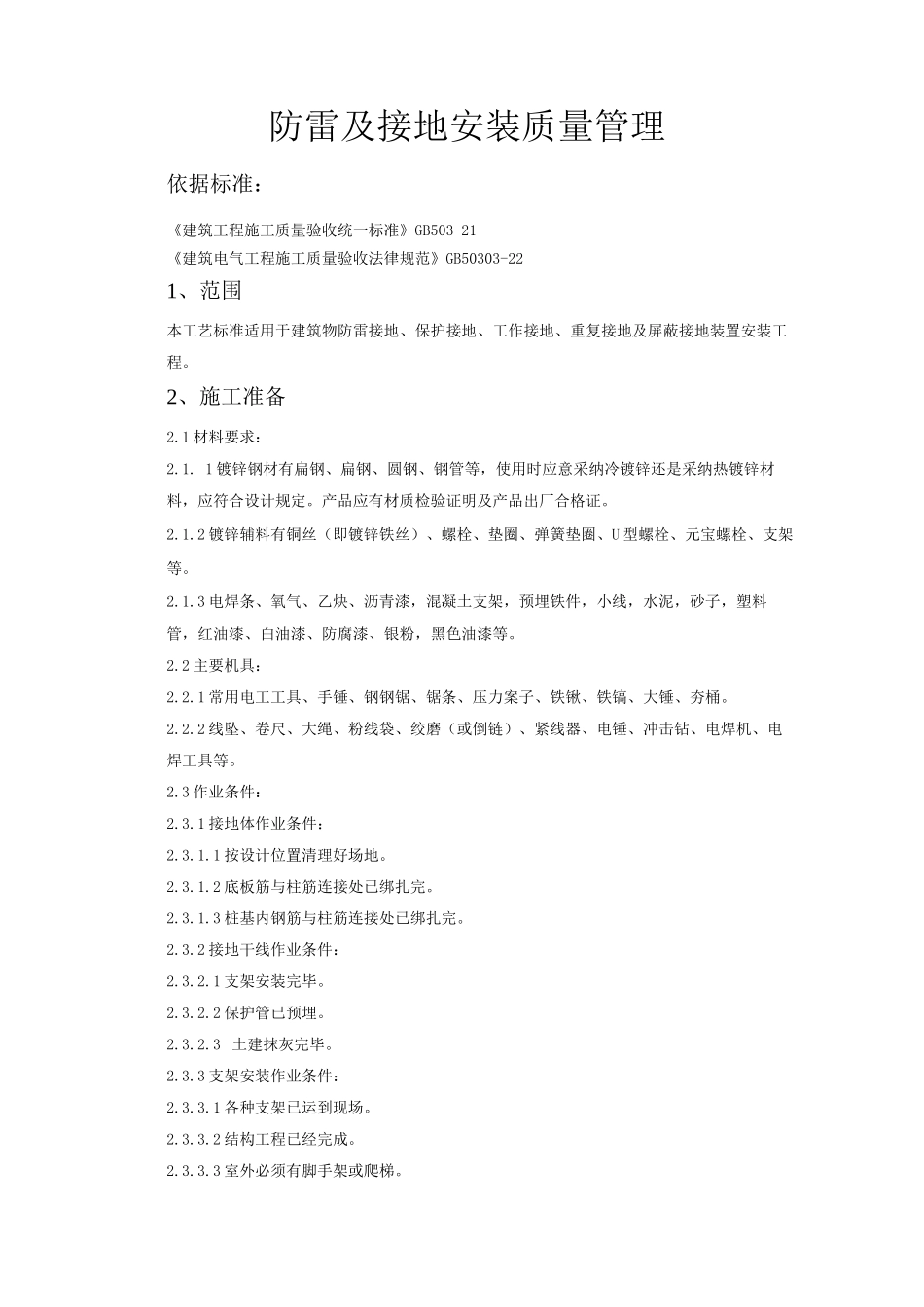

防雷及接地安装质量管理

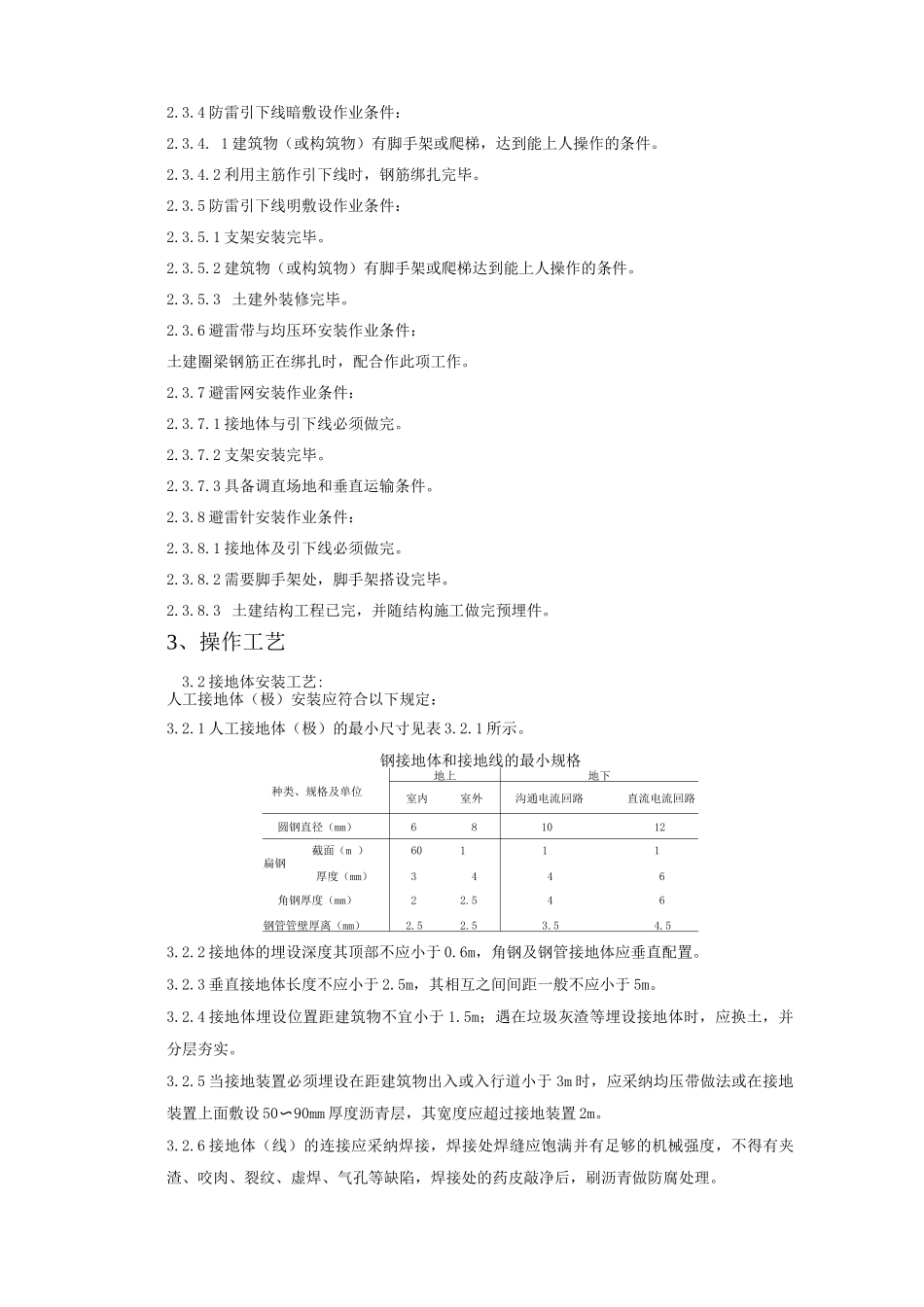

防雷及接地安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB503-21《建筑电气工程施工质量验收法律规范》GB50303-221、范围本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。2、施工准备2.1 材料要求：2.1. 1 镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时应意采纳冷镀锌还是采纳热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2.1.2 镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U 型螺栓、元宝螺栓、支架等。2.1.3 电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2.2 主要机具：2.2.1 常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。2.2.2 线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。2.3 作业条件：2.3.1 接地体作业条件：2.3.1.1 按设计位置清理好场地。2.3.1.2 底板筋与柱筋连接处已绑扎完。2.3.1.3 桩基内钢筋与柱筋连接处已绑扎完。2.3.2 接地干线作业条件：2.3.2.1 支架安装完毕。2.3.2.2 保护管已预埋。2.3.2.3 土建抹灰完毕。2.3.3 支架安装作业条件：2.3.3.1 各种支架已运到现场。2.3.3.2 结构工程已经完成。2.3.3.3 室外必须有脚手架或爬梯。2.3.4 防雷引下线暗敷设作业条件：2.3.4. 1 建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。2.3.4.2 利用主筋作引下线时，钢筋绑扎完毕。2.3.5 防雷引下线明敷设作业条件：2.3.5.1 支架安装完毕。2.3.5.2 建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。2.3.5.3 土建外装修完毕。2.3.6 避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。2.3.7 避雷网安装作业条件：2.3.7.1 接地体与引下线必须做完。2.3.7.2 支架安装完毕。2.3.7.3 具备调直场地和垂直运输条件。2.3.8 避雷针安装作业条件：2.3.8.1 接地体及引下线必须做完。2.3.8.2 需要脚手架处，脚手架搭设完毕。2.3.8.3 土建结构工程已完，并随结构施工做完预埋件。3、操作工艺3.2 接地体安装工艺:人工接地体（极）安装应符合以下规定：3.2.1 人工接地体（极）的最小尺寸见表 3.2.1 所示。钢接地体和接地线的最小规格种类、规格及单位地上地下室内室外沟通电流回路直流电流回路圆钢直径（mm）681012截面（m ）60111扁钢...
