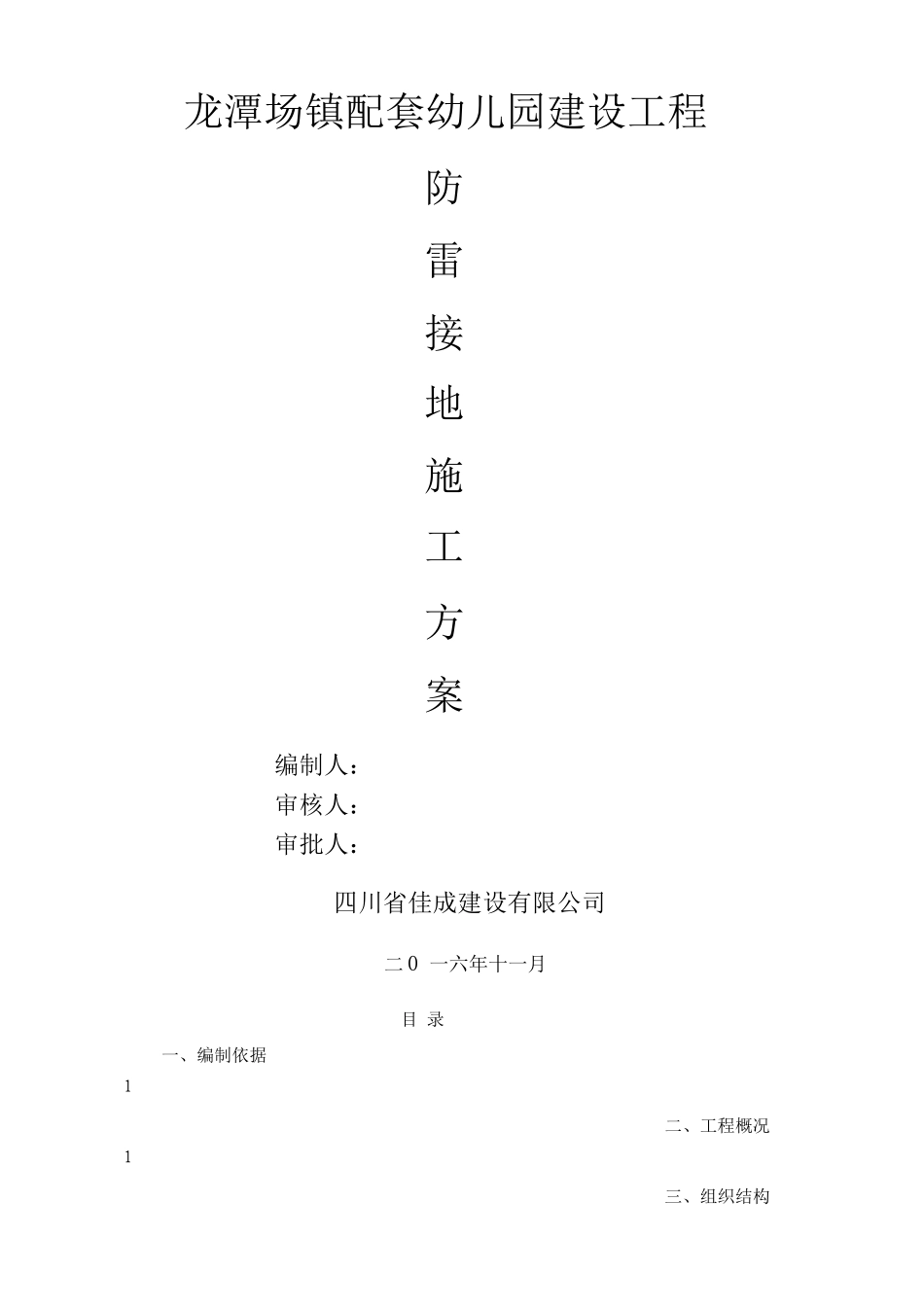

防雷接地安装施工方案

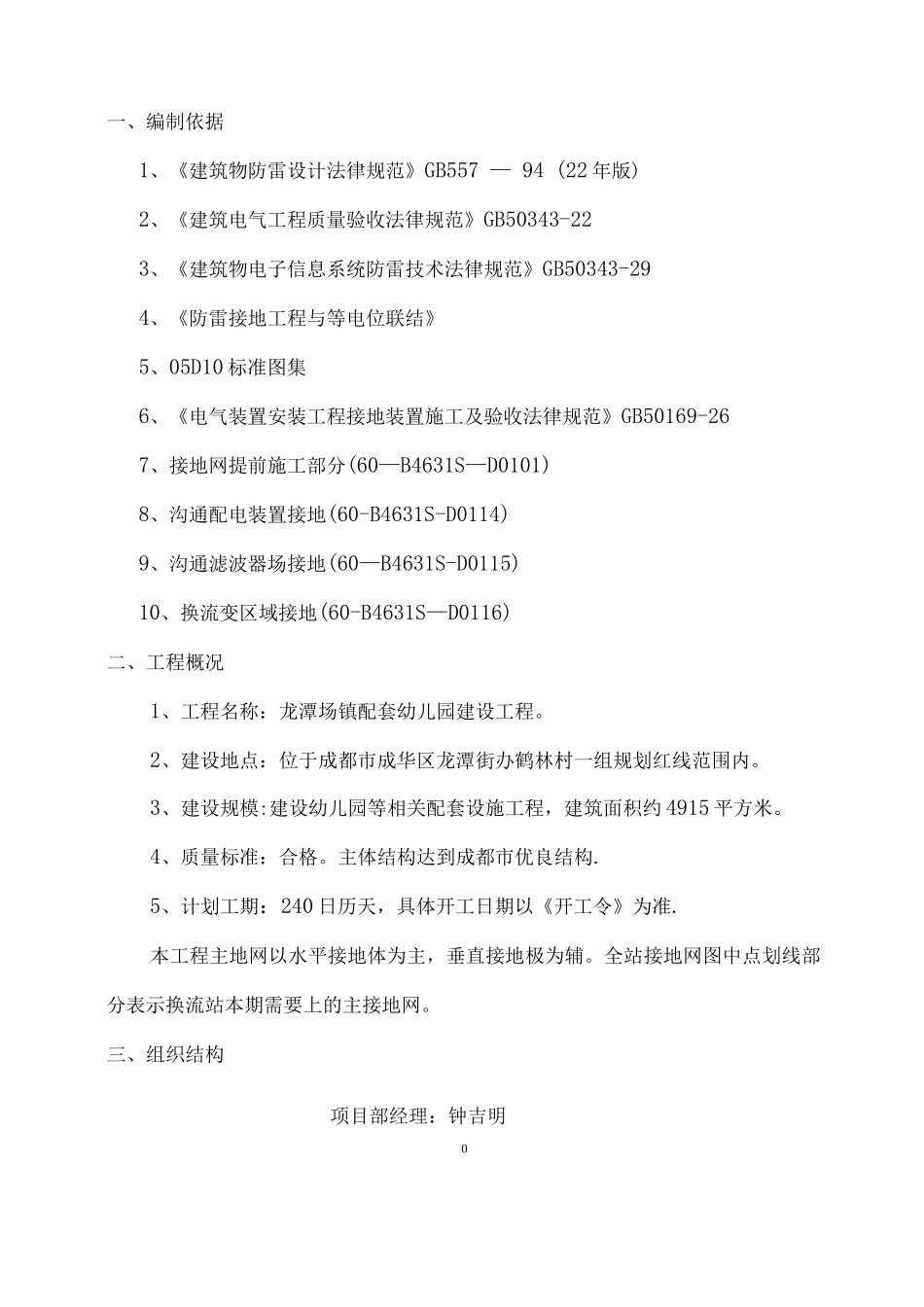

龙潭场镇配套幼儿园建设工程防雷接地施工方案编制人：审核人：审批人：四川省佳成建设有限公司二 0 一六年十一月目 录一、编制依据1二、工程概况1三、组织结构四、施工准备2五、施工工艺3六、主要材料、机具需求计划8七、质量保证措施9八、安全保证措施10九、文明施工措施14一、编制依据1、《建筑物防雷设计法律规范》GB557 — 94 (22 年版)2、《建筑电气工程质量验收法律规范》GB50343-223、《建筑物电子信息系统防雷技术法律规范》GB50343-294、《防雷接地工程与等电位联结》5、05D10 标准图集6、《电气装置安装工程接地装置施工及验收法律规范》GB50169-267、接地网提前施工部分(60—B4631S—D0101)8、沟通配电装置接地(60-B4631S-D0114)9、沟通滤波器场接地(60—B4631S-D0115)10、换流变区域接地(60-B4631S—D0116)二、工程概况1、工程名称：龙潭场镇配套幼儿园建设工程。2、建设地点：位于成都市成华区龙潭街办鹤林村一组规划红线范围内。3、建设规模:建设幼儿园等相关配套设施工程，建筑面积约 4915 平方米。4、质量标准：合格。主体结构达到成都市优良结构.5、计划工期：240 日历天，具体开工日期以《开工令》为准.本工程主地网以水平接地体为主，垂直接地极为辅。全站接地网图中点划线部分表示换流站本期需要上的主接地网。三、组织结构项目部经理：钟吉明0(1) 施工图纸和技术资料齐全.(2) 施工方案编制完毕并经审批。(3) 施工前应组织参加施工的人员熟悉图纸、方案，并进行安全、技术交底。2、材料(1)接地装置主材:扁钢(一 40x4)、钢管等的规格型号符合设计要求，且全部为镀锌材料，产品有材质证明及产品出厂合格证。(2)辅料有各种管箍等均为镀锌制品。(3 )电焊条、沥青漆等。3、机具设备及劳动力准备：所有设备均在有效期内，焊工、电工均要有相应的资格证.(1 )手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、等。(2) 电动工具：电锤、冲击锤、电焊机、角磨机等。(3) 测试工具：小线、线坠、卷尺、水平尺等.(4) 劳动力：根据现场实际情况拟安排焊工 2 人，小工 4 人,电工 2 人。4、作业条件（1）接地装置及均压带安装作业条件① 敷设接地极及干线的沟槽开挖完毕.② 随土建基础地板及结构施工过程中.1、技术准备（2）室内接地干线作业条件① 墙体施工完毕。② 管道已预埋。（3）屋顶避雷带安装作业条件① 避雷带支架已经做完。② 防雷引下线施工完毕。③ 具备调直场地和垂直运输条件。④ 需要脚...
