防雷接地工程专项施工方案A

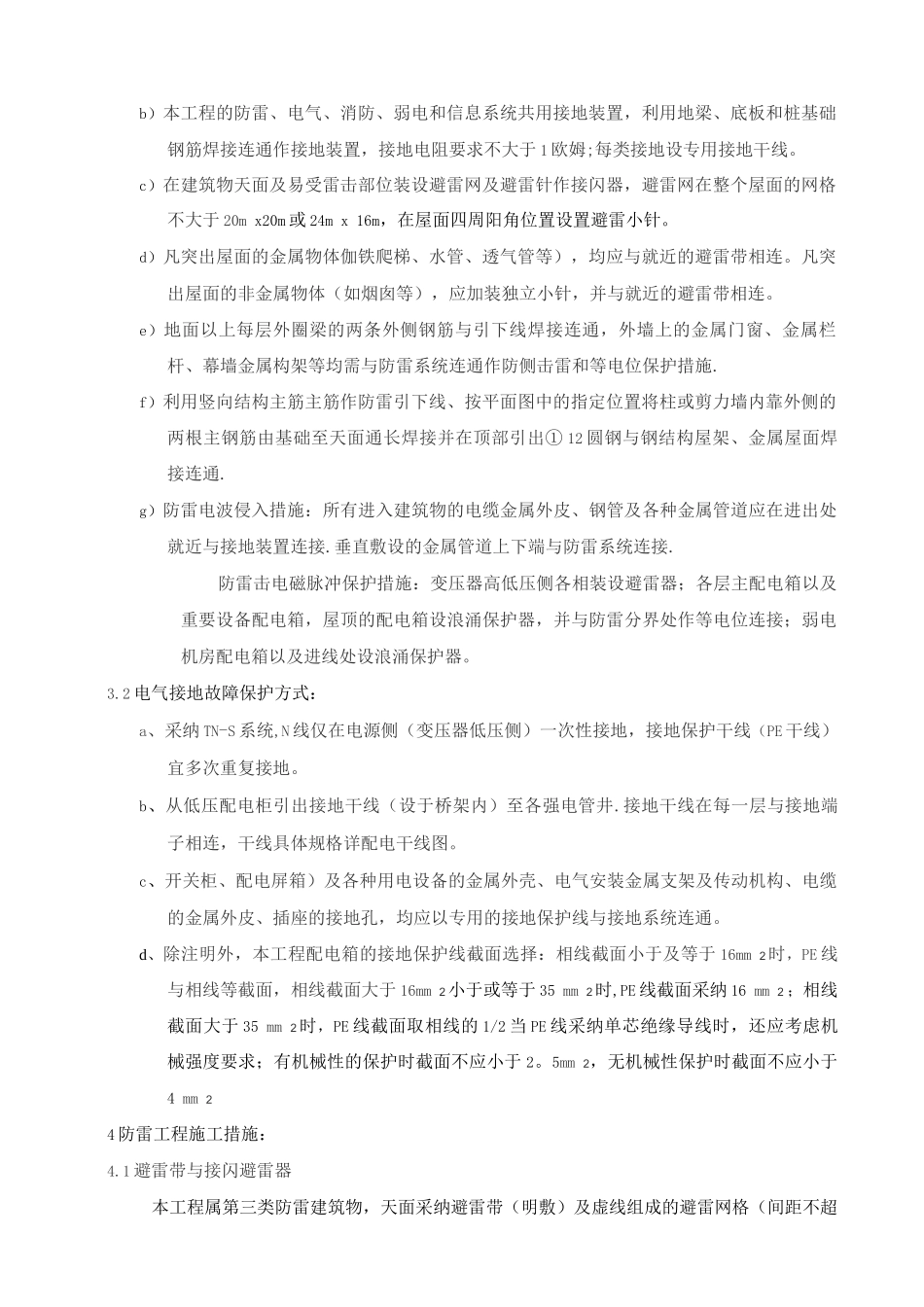

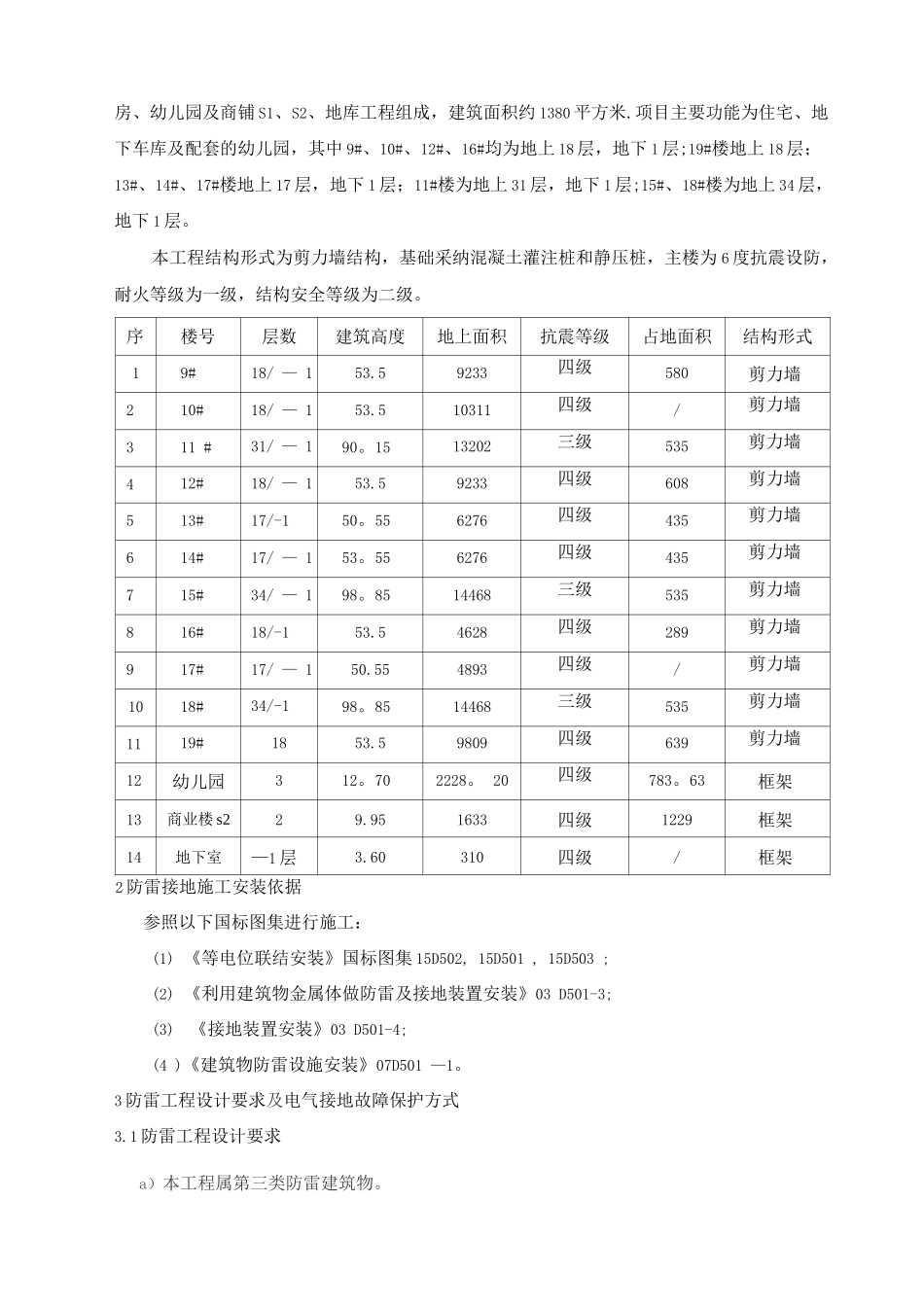

房、幼儿园及商铺 S1、S2、地库工程组成，建筑面积约 1380 平方米.项目主要功能为住宅、地下车库及配套的幼儿园，其中 9#、10#、12#、16#均为地上 18 层，地下 1 层;19#楼地上 18 层；13#、14#、17#楼地上 17 层，地下 1 层；11#楼为地上 31 层，地下 1 层;15#、18#楼为地上 34 层，地下 1 层。本工程结构形式为剪力墙结构，基础采纳混凝土灌注桩和静压桩，主楼为 6 度抗震设防，耐火等级为一级，结构安全等级为二级。序楼号层数建筑高度地上面积抗震等级占地面积结构形式19#18/ — 153.59233四级580剪力墙210#18/ — 153.510311四级/剪力墙311 #31/ — 190。1513202三级535剪力墙412#18/ — 153.59233四级608剪力墙513#17/-150。556276四级435剪力墙614#17/ — 153。556276四级435剪力墙715#34/ — 198。8514468三级535剪力墙816#18/-153.54628四级289剪力墙917#17/ — 150.554893四级/剪力墙1018#34/-198。8514468三级535剪力墙1119#1853.59809四级639剪力墙12幼儿园312。702228。 20四级783。63框架13商业楼 s229.951633四级1229框架14地下室—1 层3.60310四级/框架2 防雷接地施工安装依据参照以下国标图集进行施工：(1) 《等电位联结安装》国标图集 15D502, 15D501 , 15D503 ;(2) 《利用建筑物金属体做防雷及接地装置安装》03 D501-3;(3)《接地装置安装》03 D501-4;(4 )《建筑物防雷设施安装》07D501 —1。3 防雷工程设计要求及电气接地故障保护方式3.1 防雷工程设计要求a）本工程属第三类防雷建筑物。b）本工程的防雷、电气、消防、弱电和信息系统共用接地装置，利用地梁、底板和桩基础钢筋焊接连通作接地装置，接地电阻要求不大于 1 欧姆;每类接地设专用接地干线。c）在建筑物天面及易受雷击部位装设避雷网及避雷针作接闪器，避雷网在整个屋面的网格不大于 20m x20m 或 24m x 16m，在屋面四周阳角位置设置避雷小针。d）凡突出屋面的金属物体伽铁爬梯、水管、透气管等），均应与就近的避雷带相连。凡突出屋面的非金属物体（如烟囱等），应加装独立小针，并与就近的避雷带相连。e）地面以上每层外圈梁的两条外侧钢筋与引下线焊接连通，外墙上的金属门窗、金属栏杆、幕墙金属构架等均需与防雷系统连通作防侧击雷和等电位保护措施.f）利用竖向结构主筋主筋作防雷引下线、按平面图中的指定位置将柱或剪力墙内靠外侧的两根主钢筋由基础至天面通长焊接并在顶部引出① 12 圆钢与...
