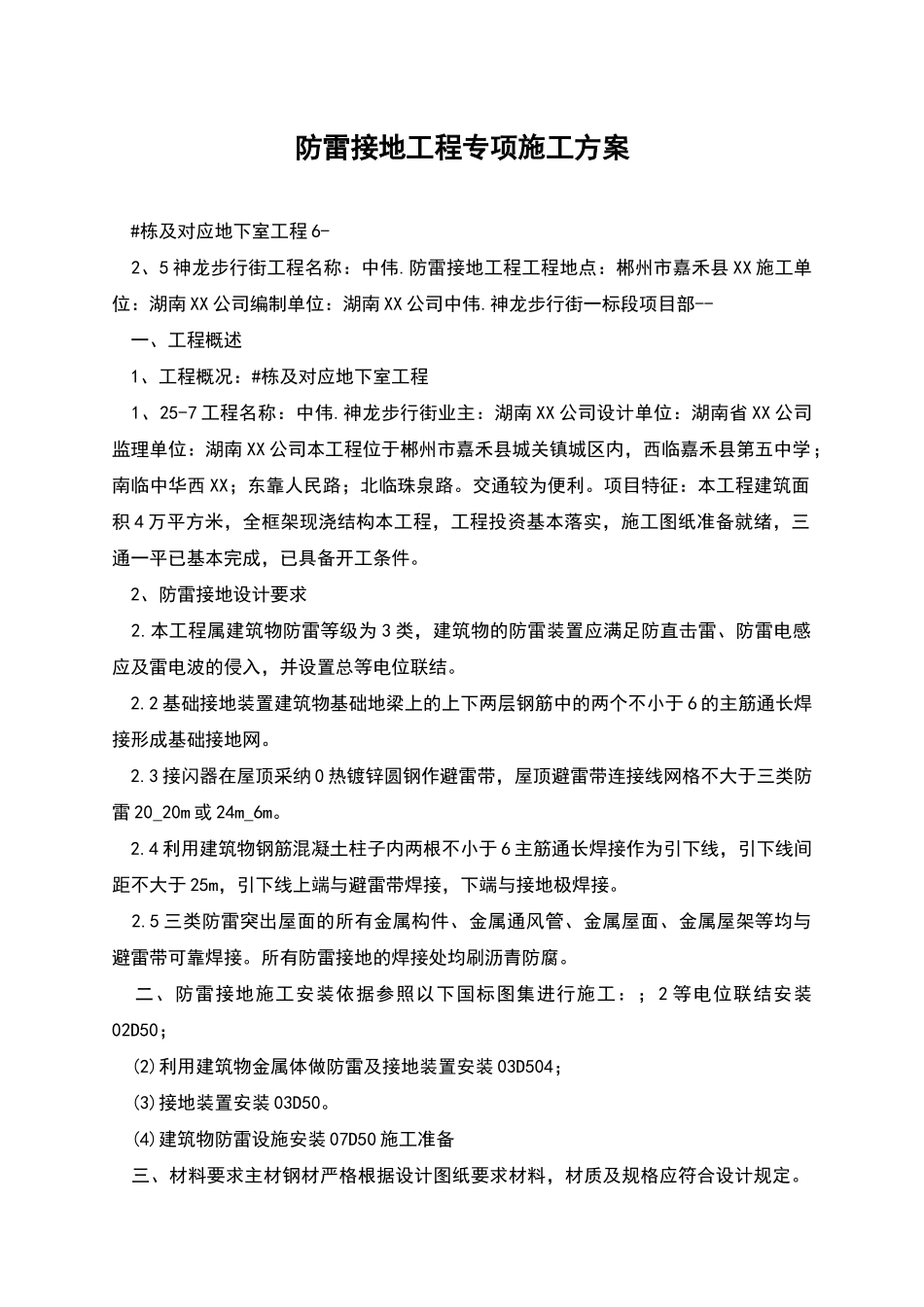

防雷接地工程专项施工方案

防雷接地工程专项施工方案 #栋及对应地下室工程 6- 2、5 神龙步行街工程名称：中伟.防雷接地工程工程地点：郴州市嘉禾县 XX 施工单位：湖南 XX 公司编制单位：湖南 XX 公司中伟.神龙步行街一标段项目部-- 一、工程概述 1、工程概况：#栋及对应地下室工程 1、25-7 工程名称：中伟.神龙步行街业主：湖南 XX 公司设计单位：湖南省 XX 公司监理单位：湖南 XX 公司本工程位于郴州市嘉禾县城关镇城区内，西临嘉禾县第五中学；南临中华西 XX；东靠人民路；北临珠泉路。交通较为便利。项目特征：本工程建筑面积 4 万平方米，全框架现浇结构本工程，工程投资基本落实，施工图纸准备就绪，三通一平已基本完成，已具备开工条件。 2、防雷接地设计要求 2.本工程属建筑物防雷等级为 3 类，建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。 2.2 基础接地装置建筑物基础地梁上的上下两层钢筋中的两个不小于 6 的主筋通长焊接形成基础接地网。 2.3 接闪器在屋顶采纳 0 热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于三类防雷 20_20m 或 24m_6m。 2.4 利用建筑物钢筋混凝土柱子内两根不小于 6 主筋通长焊接作为引下线，引下线间距不大于 25m，引下线上端与避雷带焊接，下端与接地极焊接。 2.5 三类防雷突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。所有防雷接地的焊接处均刷沥青防腐。 二、防雷接地施工安装依据参照以下国标图集进行施工：；2 等电位联结安装02D50； (2)利用建筑物金属体做防雷及接地装置安装 03D504； (3)接地装置安装 03D50。 (4)建筑物防雷设施安装 07D50 施工准备 三、材料要求主材钢材严格根据设计图纸要求材料，材质及规格应符合设计规定。应按设计 1.要求采纳热镀锌材料，产品应有材质检验证明及产品出厂合格证。 1.2 辅材有焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁剑，水泥等。 2、主要工机具： 2.常用电工工具、焊机、切割机、磨光机等。线坠、卷尺、绳、粉线袋、绞磨、紧线器、电锤、冲击钻、电焊机、电焊工具 2.2 等。 3、作业条件土建专业已具备地下敷设接地装置的条件。 3.按设计位置清理好现场。 3.2 避雷网安装作业条件。 3.3 接地体与引下线必须做完。屋面防雷利用主筋作引下线，需钢筋绑扎完毕后按图纸所示位置进行焊接。进行屋面防雷网安装时，建筑物有脚手架或爬梯达到能上人操...
