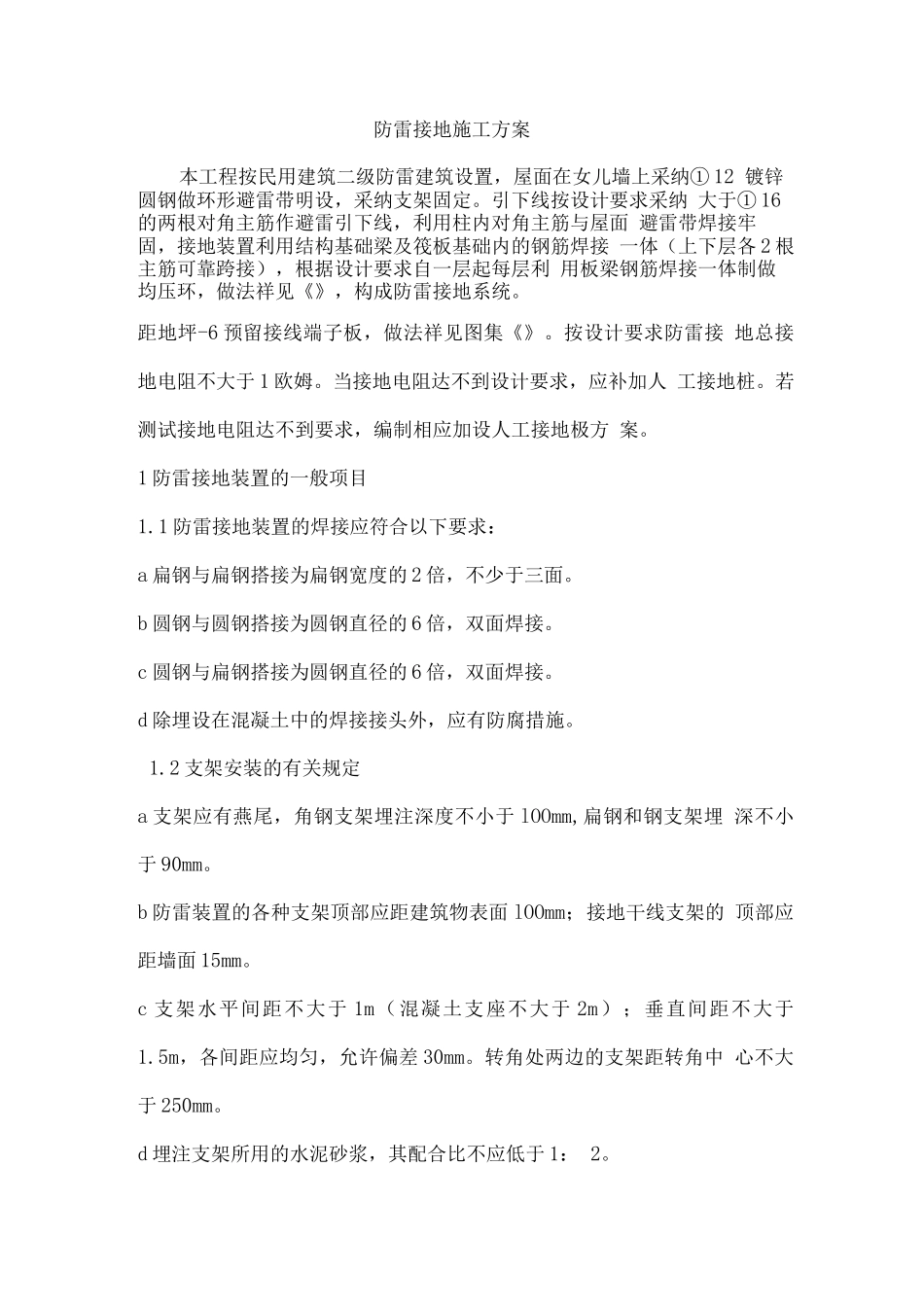

防雷接地施工方案

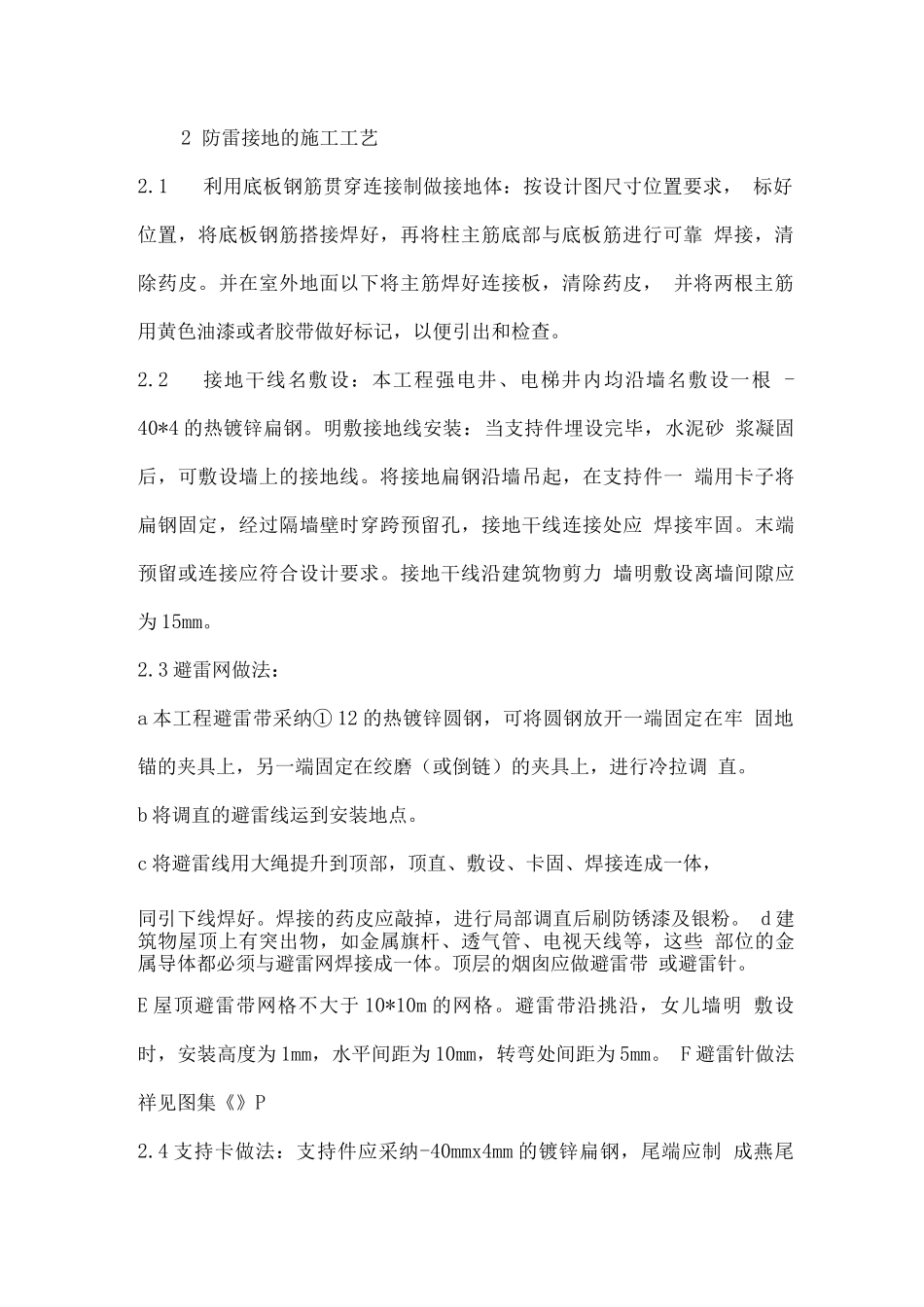

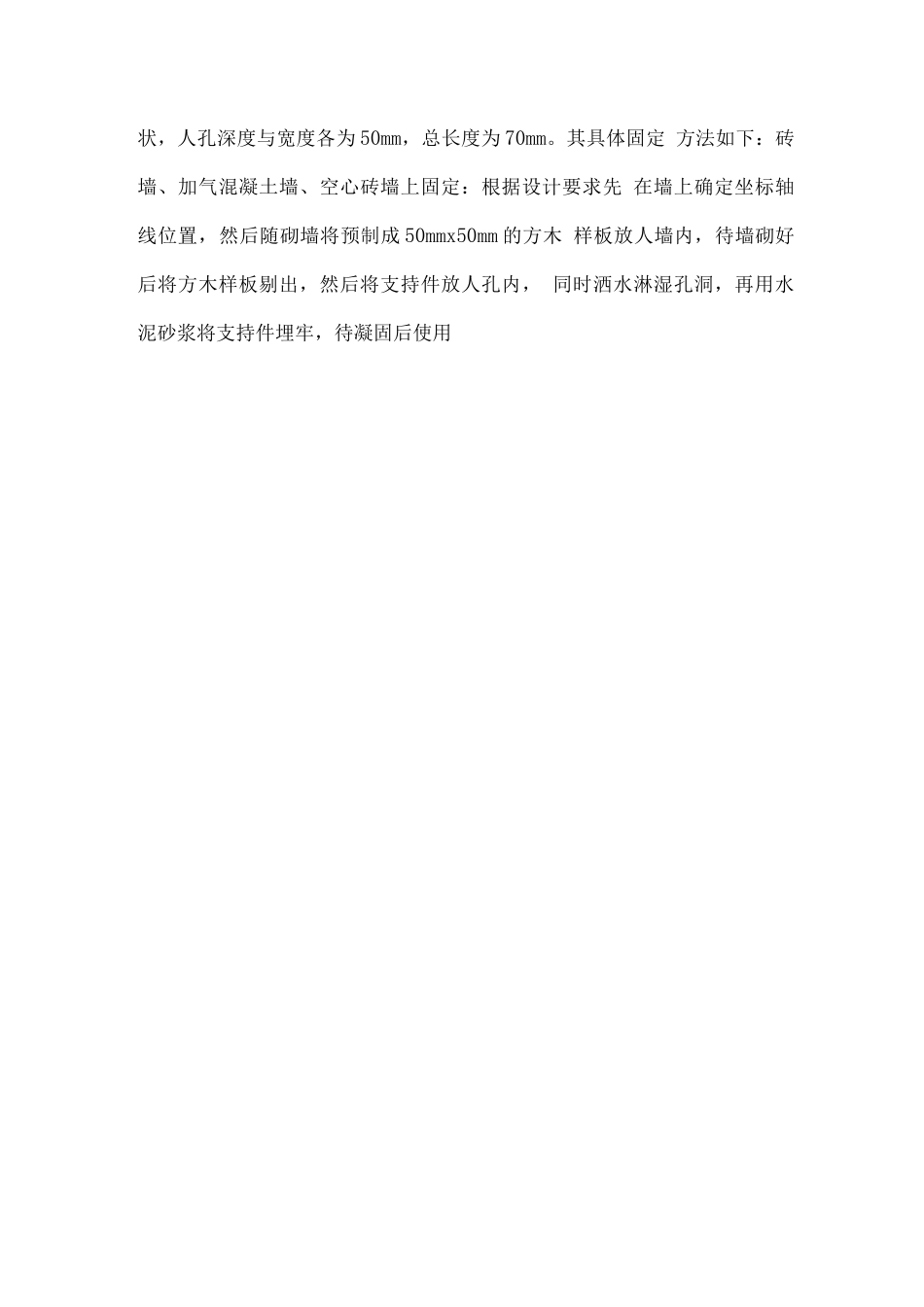

防雷接地施工方案本工程按民用建筑二级防雷建筑设置，屋面在女儿墙上采纳① 12 镀锌圆钢做环形避雷带明设，采纳支架固定。引下线按设计要求采纳 大于① 16的两根对角主筋作避雷引下线，利用柱内对角主筋与屋面 避雷带焊接牢固，接地装置利用结构基础梁及筏板基础内的钢筋焊接 一体（上下层各 2 根主筋可靠跨接），根据设计要求自一层起每层利 用板梁钢筋焊接一体制做均压环，做法祥见《》，构成防雷接地系统。距地坪-6 预留接线端子板，做法祥见图集《》。按设计要求防雷接 地总接地电阻不大于 1 欧姆。当接地电阻达不到设计要求，应补加人 工接地桩。若测试接地电阻达不到要求，编制相应加设人工接地极方 案。1 防雷接地装置的一般项目1.1 防雷接地装置的焊接应符合以下要求：a 扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面。b 圆钢与圆钢搭接为圆钢直径的 6 倍，双面焊接。c 圆钢与扁钢搭接为圆钢直径的 6 倍，双面焊接。d 除埋设在混凝土中的焊接接头外，应有防腐措施。1.2 支架安装的有关规定a 支架应有燕尾，角钢支架埋注深度不小于 lOOmm,扁钢和钢支架埋 深不小于 90mm。b 防雷装置的各种支架顶部应距建筑物表面 lOOmm；接地干线支架的 顶部应距墙面 15mm。c 支架水平间距不大于 1m（混凝土支座不大于 2m）；垂直间距不大于 1.5m，各间距应均匀，允许偏差 30mm。转角处两边的支架距转角中 心不大于 250mm。d 埋注支架所用的水泥砂浆，其配合比不应低于 1： 2。2 防雷接地的施工工艺2.1利用底板钢筋贯穿连接制做接地体：按设计图尺寸位置要求， 标好位置，将底板钢筋搭接焊好，再将柱主筋底部与底板筋进行可靠 焊接，清除药皮。并在室外地面以下将主筋焊好连接板，清除药皮， 并将两根主筋用黄色油漆或者胶带做好标记，以便引出和检查。2.2接地干线名敷设：本工程强电井、电梯井内均沿墙名敷设一根 -40*4 的热镀锌扁钢。明敷接地线安装：当支持件埋设完毕，水泥砂 浆凝固后，可敷设墙上的接地线。将接地扁钢沿墙吊起，在支持件一 端用卡子将扁钢固定，经过隔墙壁时穿跨预留孔，接地干线连接处应 焊接牢固。末端预留或连接应符合设计要求。接地干线沿建筑物剪力 墙明敷设离墙间隙应为 15mm。2.3 避雷网做法：a 本工程避雷带采纳① 12 的热镀锌圆钢，可将圆钢放开一端固定在牢 固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调 直。b 将调直的避雷线运到安装...
