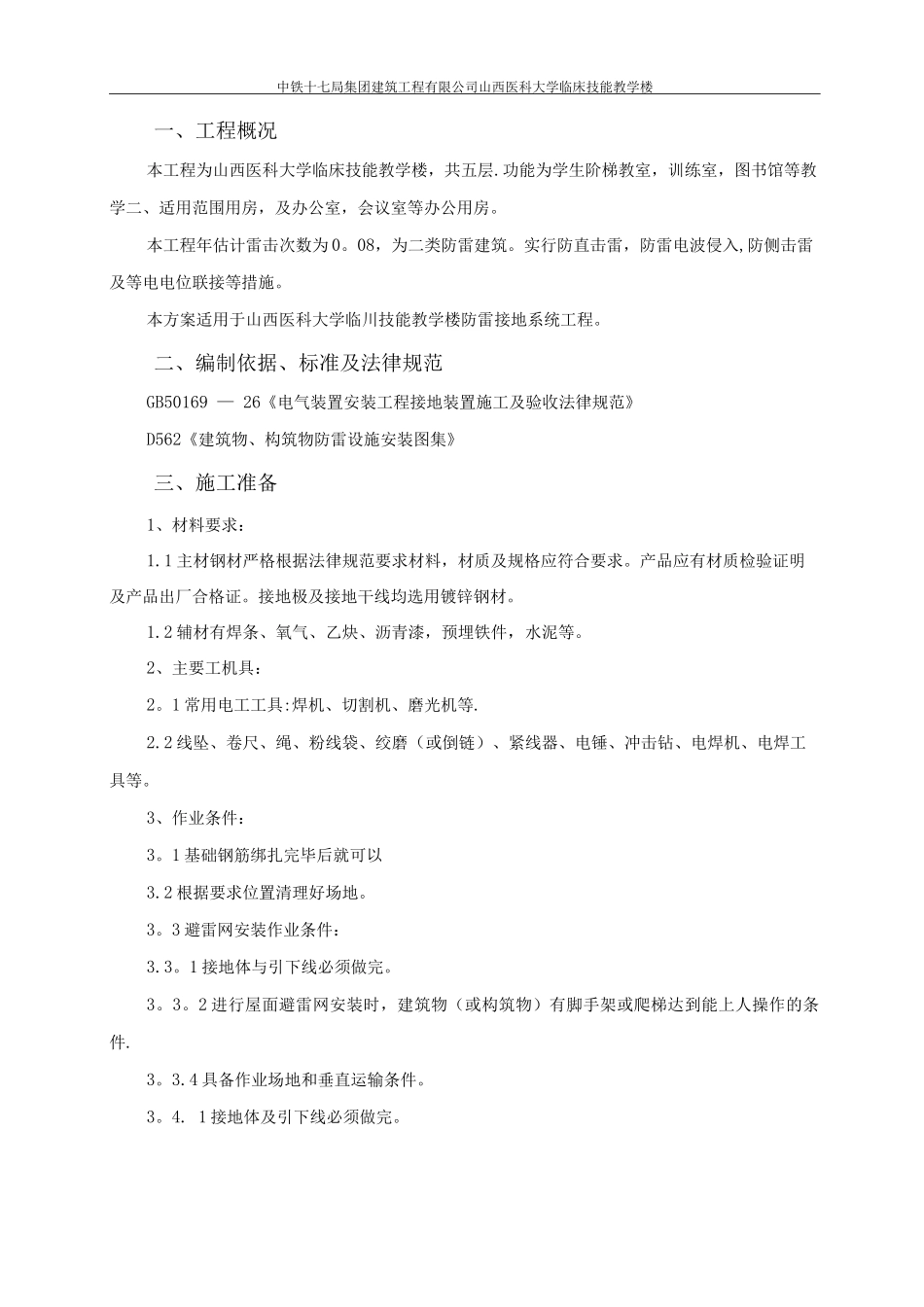

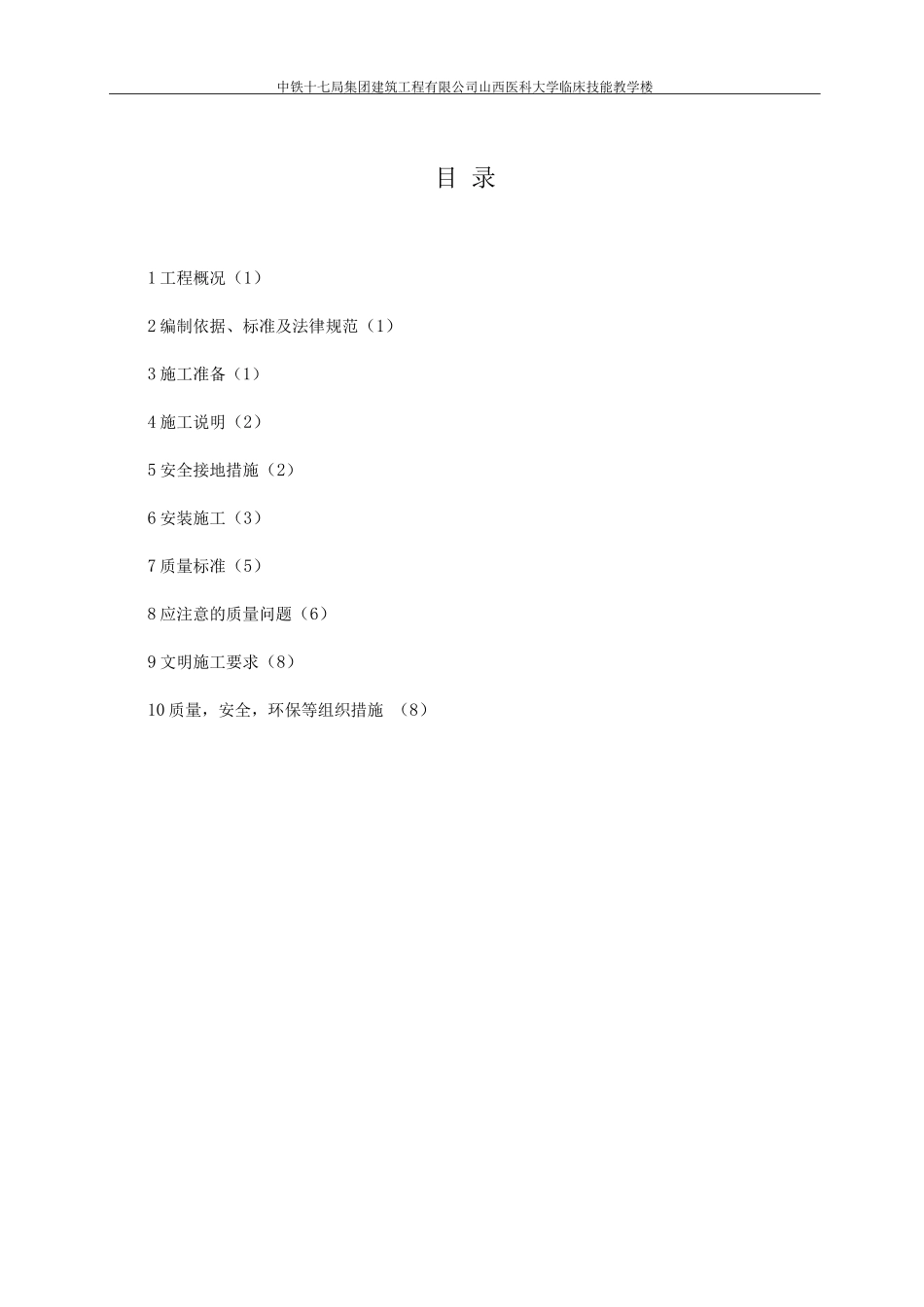

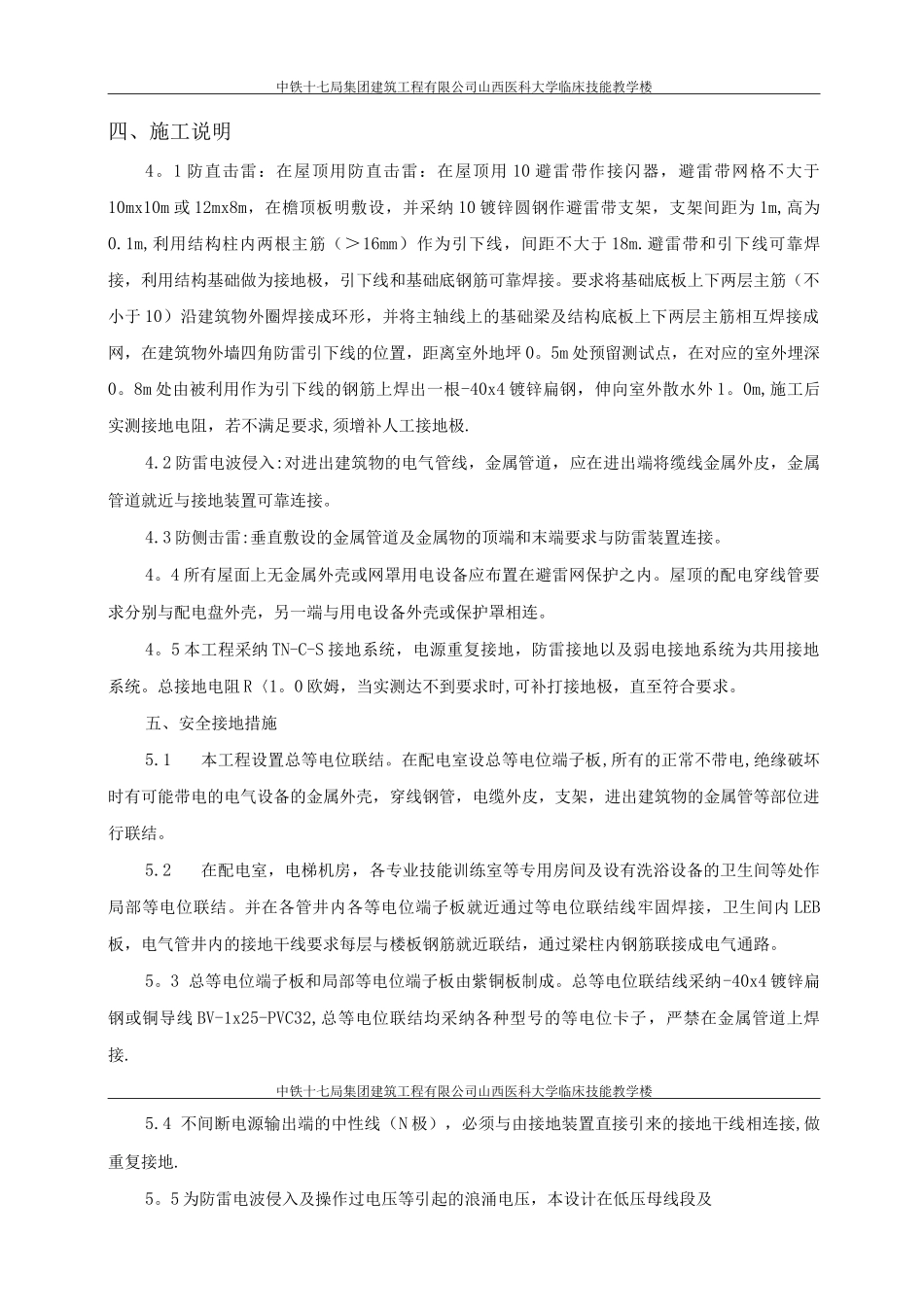

中铁十七局集团建筑工程有限公司山西医科大学临床技能教学楼目 录1 工程概况（1）2 编制依据、标准及法律规范（1）3 施工准备（1）4 施工说明（2）5 安全接地措施（2）6 安装施工（3）7 质量标准（5）8 应注意的质量问题（6）9 文明施工要求（8）10 质量，安全，环保等组织措施 （8）中铁十七局集团建筑工程有限公司山西医科大学临床技能教学楼一、工程概况本工程为山西医科大学临床技能教学楼，共五层.功能为学生阶梯教室，训练室，图书馆等教学二、适用范围用房，及办公室，会议室等办公用房。本工程年估计雷击次数为 0。08，为二类防雷建筑。实行防直击雷，防雷电波侵入,防侧击雷及等电电位联接等措施。本方案适用于山西医科大学临川技能教学楼防雷接地系统工程。二、编制依据、标准及法律规范GB50169 — 26《电气装置安装工程接地装置施工及验收法律规范》D562《建筑物、构筑物防雷设施安装图集》三、施工准备1、材料要求：1.1 主材钢材严格根据法律规范要求材料，材质及规格应符合要求。产品应有材质检验证明及产品出厂合格证。接地极及接地干线均选用镀锌钢材。1.2 辅材有焊条、氧气、乙炔、沥青漆，预埋铁件，水泥等。2、主要工机具：2。1 常用电工工具:焊机、切割机、磨光机等.2.2 线坠、卷尺、绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。3、作业条件：3。1 基础钢筋绑扎完毕后就可以3.2 根据要求位置清理好场地。3。3 避雷网安装作业条件：3.3。1 接地体与引下线必须做完。3。3。2 进行屋面避雷网安装时，建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件.3。3.4 具备作业场地和垂直运输条件。3。4. 1 接地体及引下线必须做完。中铁十七局集团建筑工程有限公司山西医科大学临床技能教学楼四、施工说明4。1 防直击雷：在屋顶用防直击雷：在屋顶用 10 避雷带作接闪器，避雷带网格不大于10mx10m 或 12mx8m，在檐顶板明敷设，并采纳 10 镀锌圆钢作避雷带支架，支架间距为 1m,高为0.1m,利用结构柱内两根主筋（＞16mm）作为引下线，间距不大于 18m.避雷带和引下线可靠焊接，利用结构基础做为接地极，引下线和基础底钢筋可靠焊接。要求将基础底板上下两层主筋（不小于 10）沿建筑物外圈焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网，在建筑物外墙四角防雷引下线的位置，距离室外地坪 0。5m 处预留测试点，在对应的室外埋深0。8m 处由被利用...
