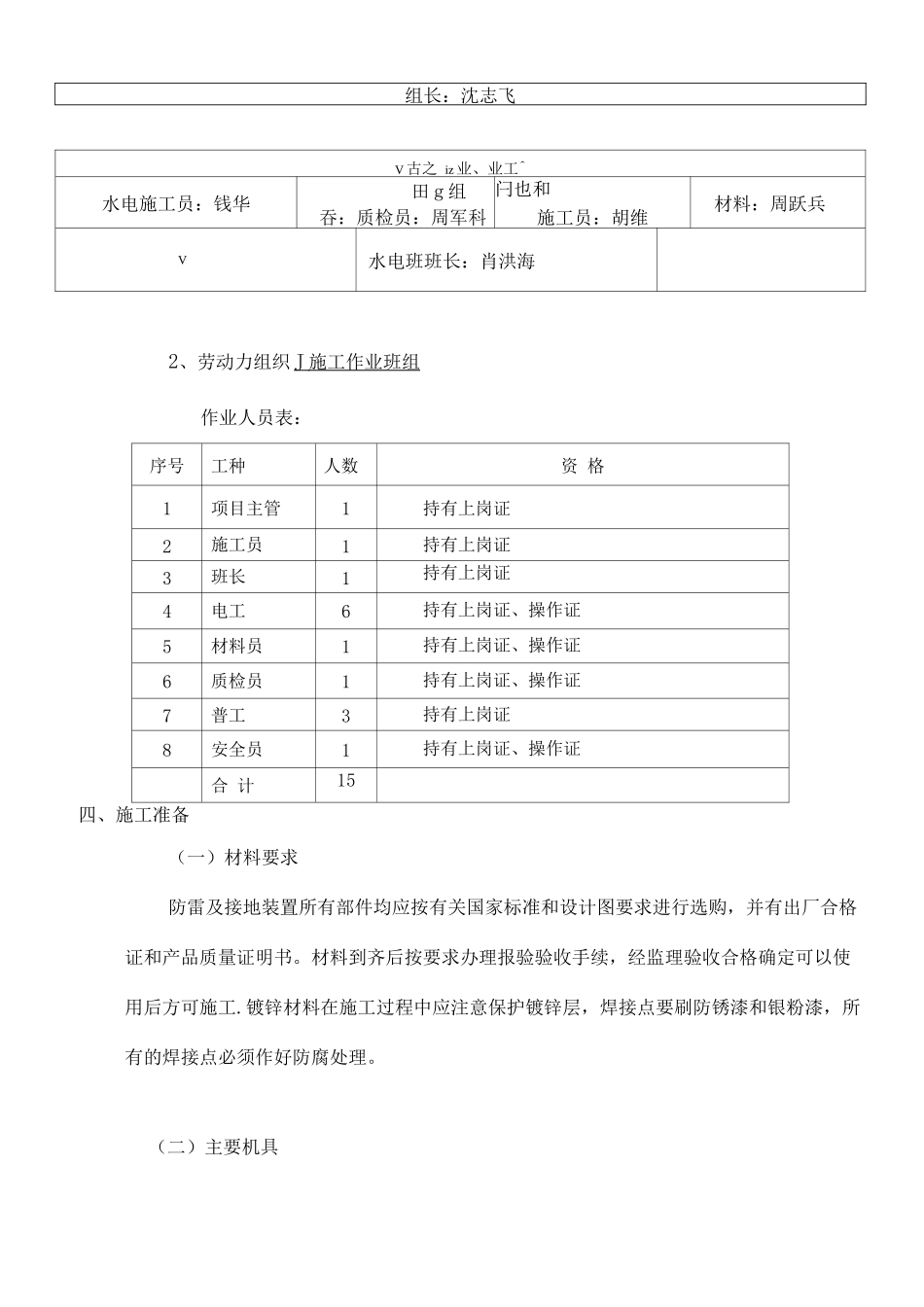

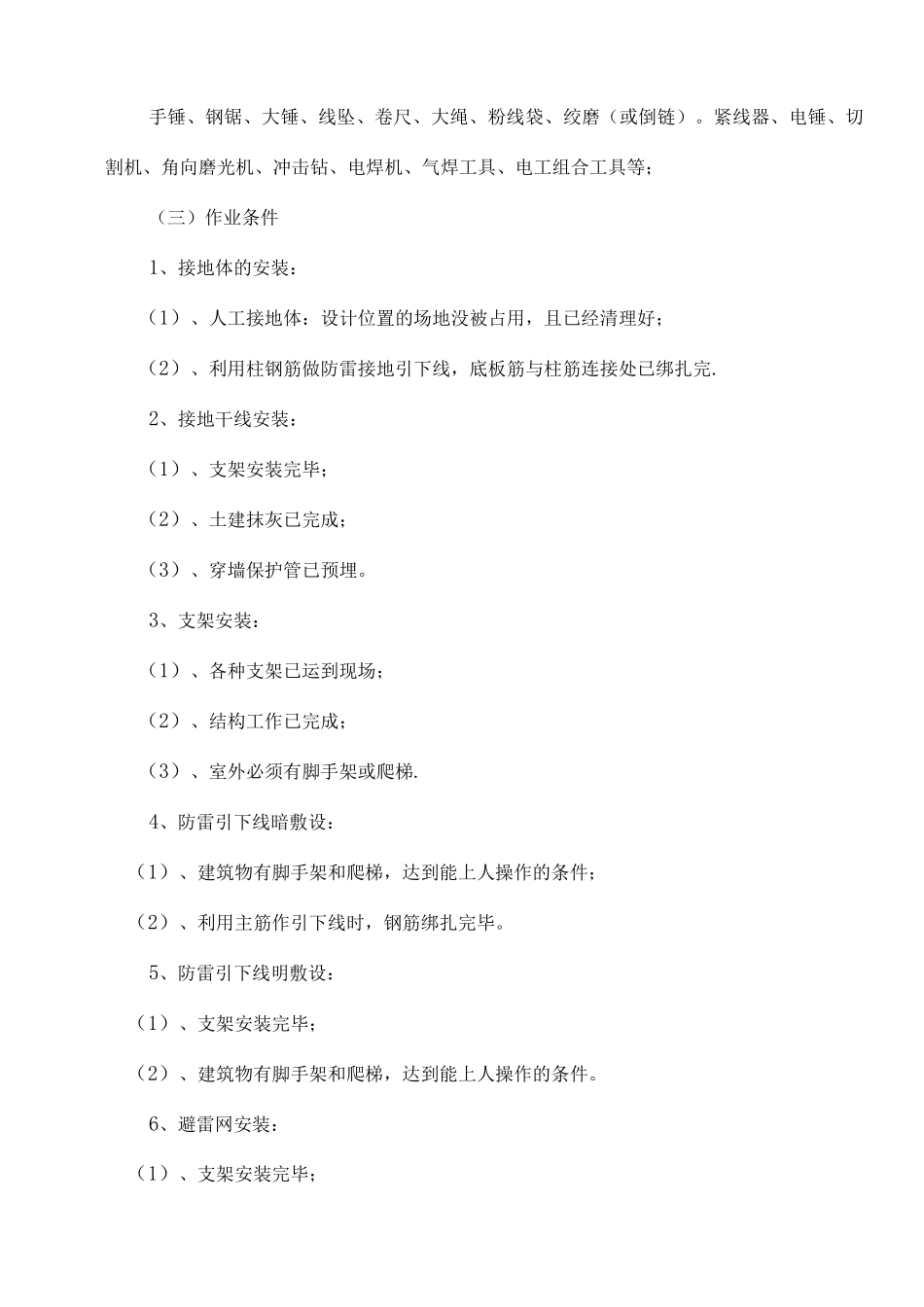

脱硫系统接地专项施工方案一、编制依据:(一) 、施工图纸:大唐吉木萨尔五彩湾北一发电有限公司 2 x 660MW 超超临界机组烟气脱硫工程(1)《室外接地体平面布置图》(YQH1667S-D0801-02 )(2)《室外暗装断接卡子做法》(YQH1667S—D0801 — 03 )(二)主要规程、法律规范(1) 《建筑工程施工质量验收统一标准》(GB503—21)(2) 《建筑电气工程施工质量验收法律规范》(GB50303-22 )(3) 《建筑物防雷设施安装》(99D501-1, 9999 (03)D501 — 1)(4) 《利用建筑物金属做防雷及接地装置安装》(03D501-3)(5) 《电气装置安装工程接地装置施工及验收法律规范》(DL/T475 — 26)(6) 《电力建设安全工作法律规范(火力发电厂)》(DL59 — 22 )(7) 《电气装置安装工程母线装置施工及验收法律规范》(GB50149-2025 )(8) 《电气装置安装工程电气设备交接试验标准》(GB50169-92)二、工程概况:大唐准东五彩湾北一电厂位于新疆昌吉市吉木萨尔县五彩湾工业园内,距五彩湾镇约30km。大唐准东五彩湾北一电厂( 2*660MW )超超临界机组烟气脱硫工程包括 SO2吸收系统、烟气系统、制浆系统、脱水系统、水工系统、事故浆液系统、工艺水系统、湿式电除尘器系统。配电系统包括工作接地、防雷接地、弱电系统接地包括重复接地及共用接地装置。三、施工组织机构及劳动力组织1、组织机构图大唐吉木萨尔五彩湾北一发电有限公司 2 x 660MW 超超临界机组烟气脱硫工程防雷接地施工组织机构图组长:沈志飞V 古之 iz 业、业工^水电施工员:钱华田 g 组吞:质检员:周军科闩也和施工员:胡维材料:周跃兵V水电班班长:肖洪海2、劳动力组织 J 施工作业班组 作业人员表:序号工种人数资 格1项目主管1持有上岗证2施工员1持有上岗证3班长1持有上岗证4电工6持有上岗证、操作证5材料员1持有上岗证、操作证6质检员1持有上岗证、操作证7普工3持有上岗证8安全员1持有上岗证、操作证合 计15四、施工准备(一)材料要求防雷及接地装置所有部件均应按有关国家标准和设计图要求进行选购,并有出厂合格证和产品质量证明书。材料到齐后按要求办理报验验收手续,经监理验收合格确定可以使用后方可施工.镀锌材料在施工过程中应注意保护镀锌层,焊接点要刷防锈漆和银粉漆,所有的焊接点必须作好防腐处理。(二)主要机具手锤、钢锯、大锤、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)。紧线器、电锤、切割机、角向磨光机、冲击钻、电焊机、气焊工具、电工组合工具等;(三)...
