防雷接地施工方案8

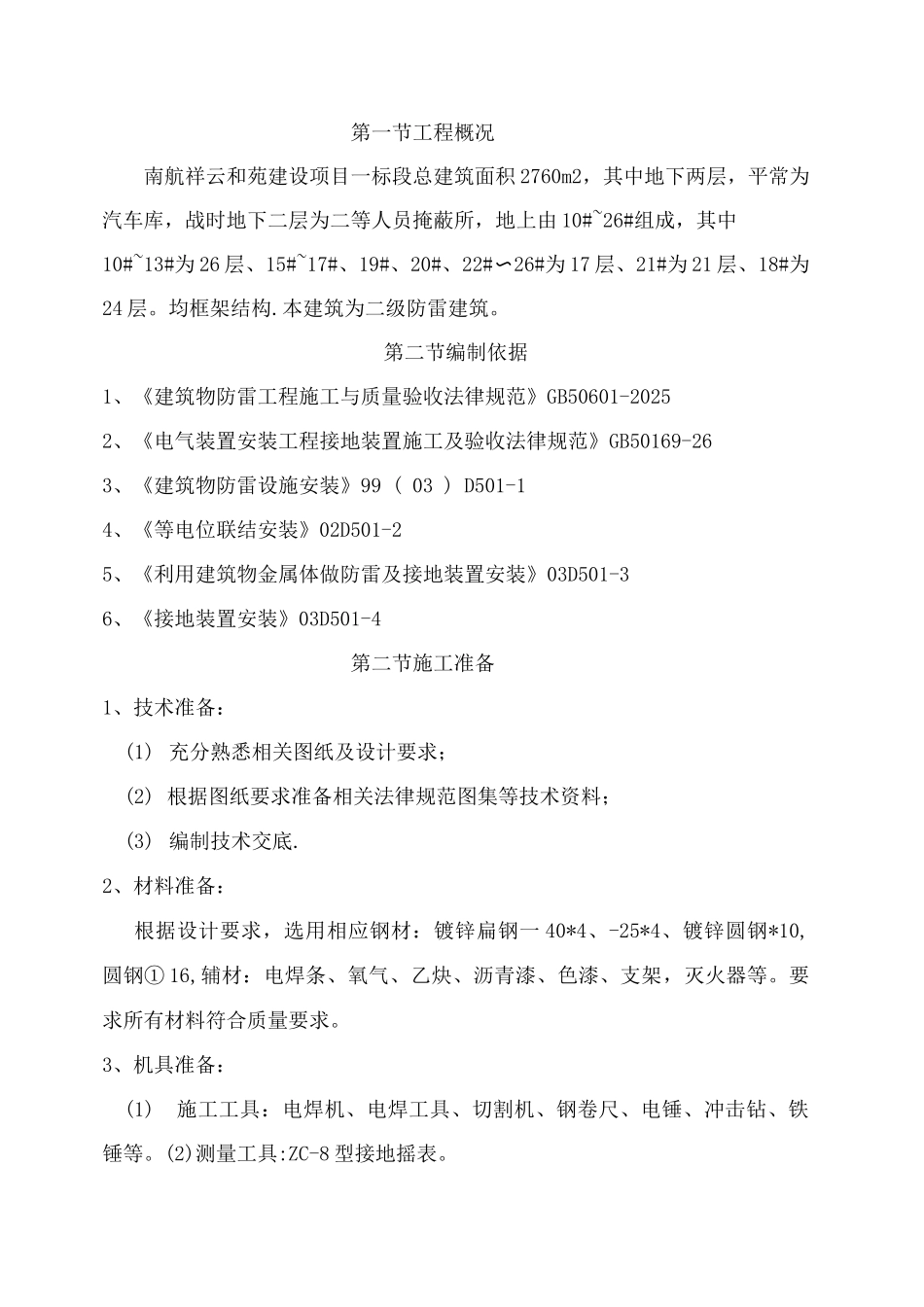

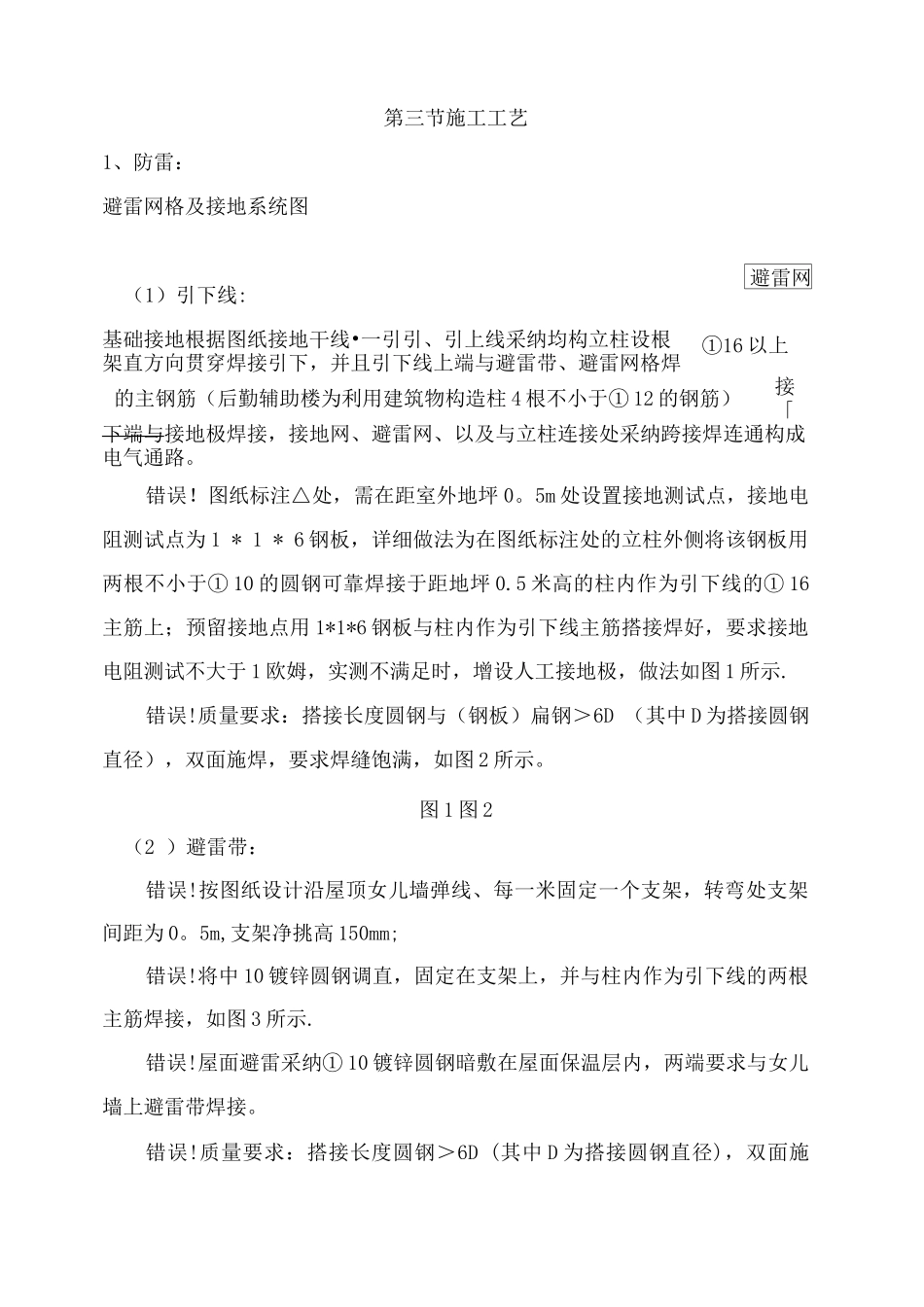

第一节工程概况南航祥云和苑建设项目一标段总建筑面积 2760m2，其中地下两层，平常为汽车库，战时地下二层为二等人员掩蔽所，地上由 10#~26#组成，其中 10#~13#为 26 层、15#~17#、19#、20#、22#〜26#为 17 层、21#为 21 层、18#为24 层。均框架结构.本建筑为二级防雷建筑。第二节编制依据1、《建筑物防雷工程施工与质量验收法律规范》GB50601-20252、《电气装置安装工程接地装置施工及验收法律规范》GB50169-263、《建筑物防雷设施安装》99 ( 03 ) D501-14、《等电位联结安装》02D501-25、《利用建筑物金属体做防雷及接地装置安装》03D501-36、《接地装置安装》03D501-4第二节施工准备1、技术准备：(1) 充分熟悉相关图纸及设计要求；(2) 根据图纸要求准备相关法律规范图集等技术资料；(3) 编制技术交底.2、材料准备：根据设计要求，选用相应钢材：镀锌扁钢一 40*4、-25*4、镀锌圆钢*10,圆钢① 16,辅材：电焊条、氧气、乙炔、沥青漆、色漆、支架，灭火器等。要求所有材料符合质量要求。3、机具准备：(1)施工工具：电焊机、电焊工具、切割机、钢卷尺、电锤、冲击钻、铁锤等。(2)测量工具:ZC-8 型接地摇表。第三节施工工艺1、防雷：避雷网格及接地系统图（1）引下线:基础接地根据图纸接地干线•一引引、引上线采纳均构立柱设根架直方向贯穿焊接引下，并且引下线上端与避雷带、避雷网格焊接「下端与接地极焊接，接地网、避雷网、以及与立柱连接处采纳跨接焊连通构成电气通路。错误！图纸标注△处，需在距室外地坪 0。5m 处设置接地测试点，接地电阻测试点为 1 * 1 * 6 钢板，详细做法为在图纸标注处的立柱外侧将该钢板用两根不小于① 10 的圆钢可靠焊接于距地坪 0.5 米高的柱内作为引下线的① 16主筋上；预留接地点用 1*1*6 钢板与柱内作为引下线主筋搭接焊好，要求接地电阻测试不大于 1 欧姆，实测不满足时，增设人工接地极，做法如图 1 所示.错误!质量要求：搭接长度圆钢与（钢板）扁钢＞6D （其中 D 为搭接圆钢直径），双面施焊，要求焊缝饱满，如图 2 所示。图 1 图 2（2 ）避雷带：错误!按图纸设计沿屋顶女儿墙弹线、每一米固定一个支架，转弯处支架间距为 0。5m,支架净挑高 150mm;错误!将中 10 镀锌圆钢调直，固定在支架上，并与柱内作为引下线的两根主筋焊接，如图 3 所示.错误!屋面避雷采纳① 10 镀锌圆钢暗敷在屋面保温层内，两端要求与女儿墙上避雷带焊接。错误!质量要求：搭接长...
