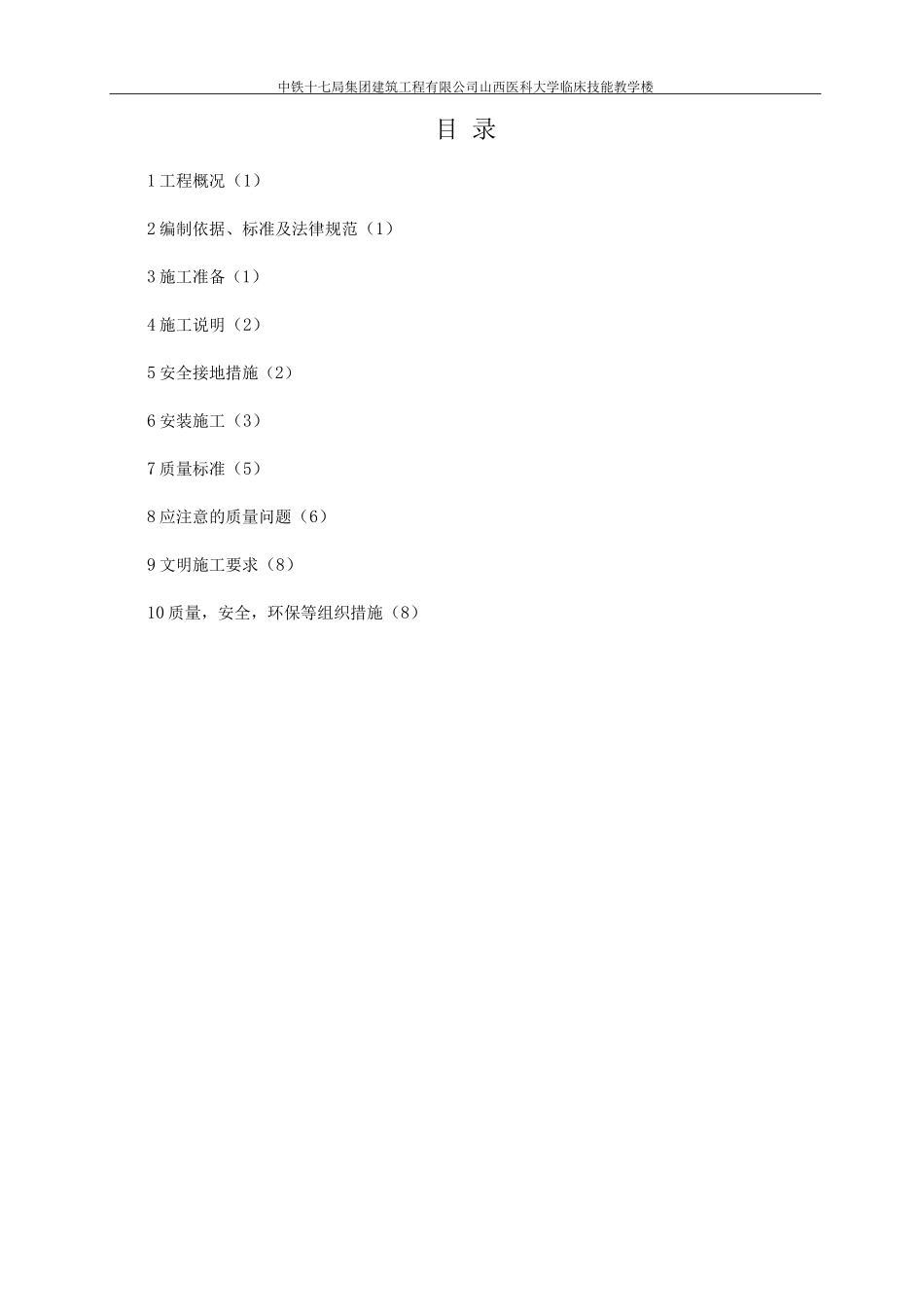

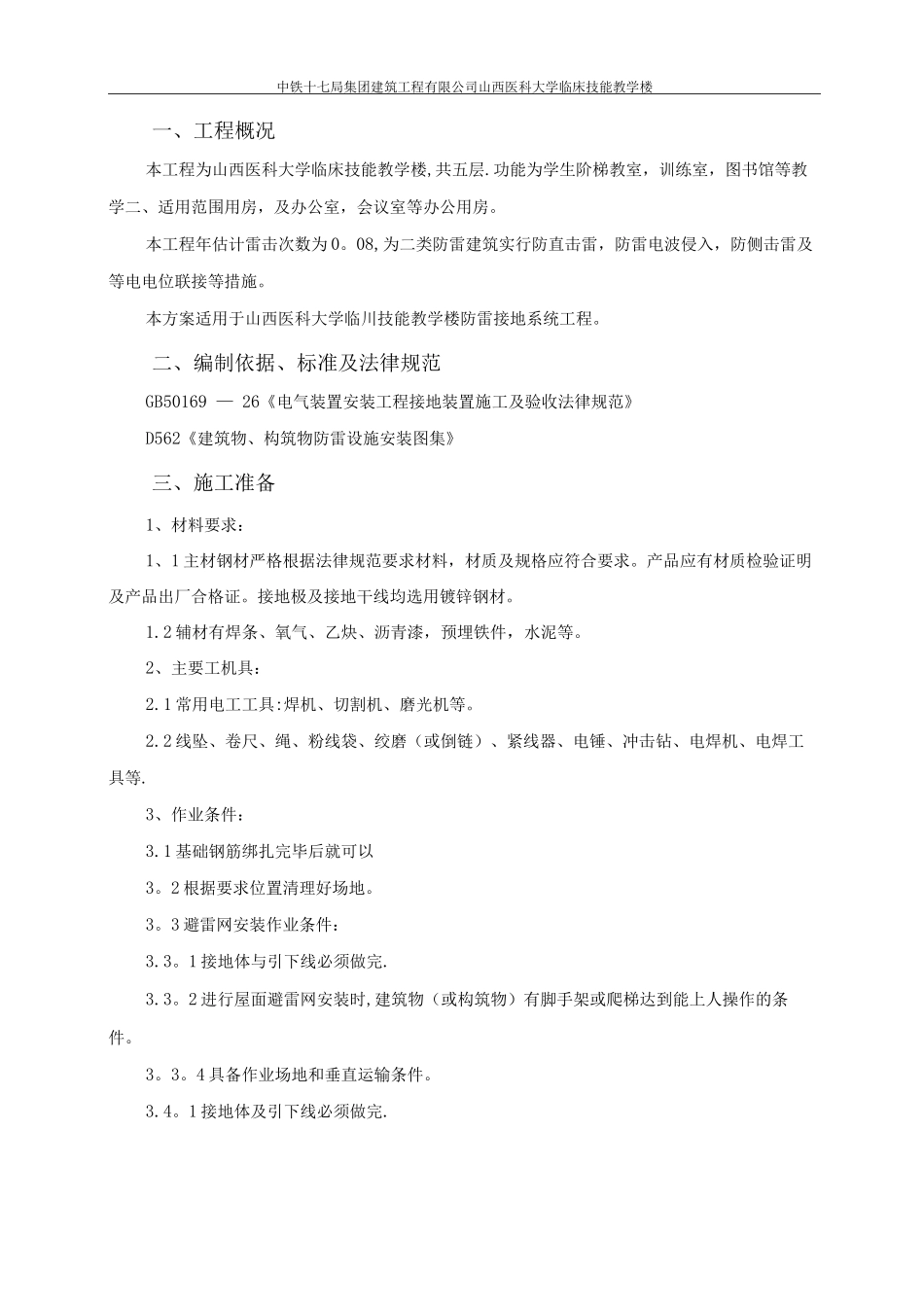

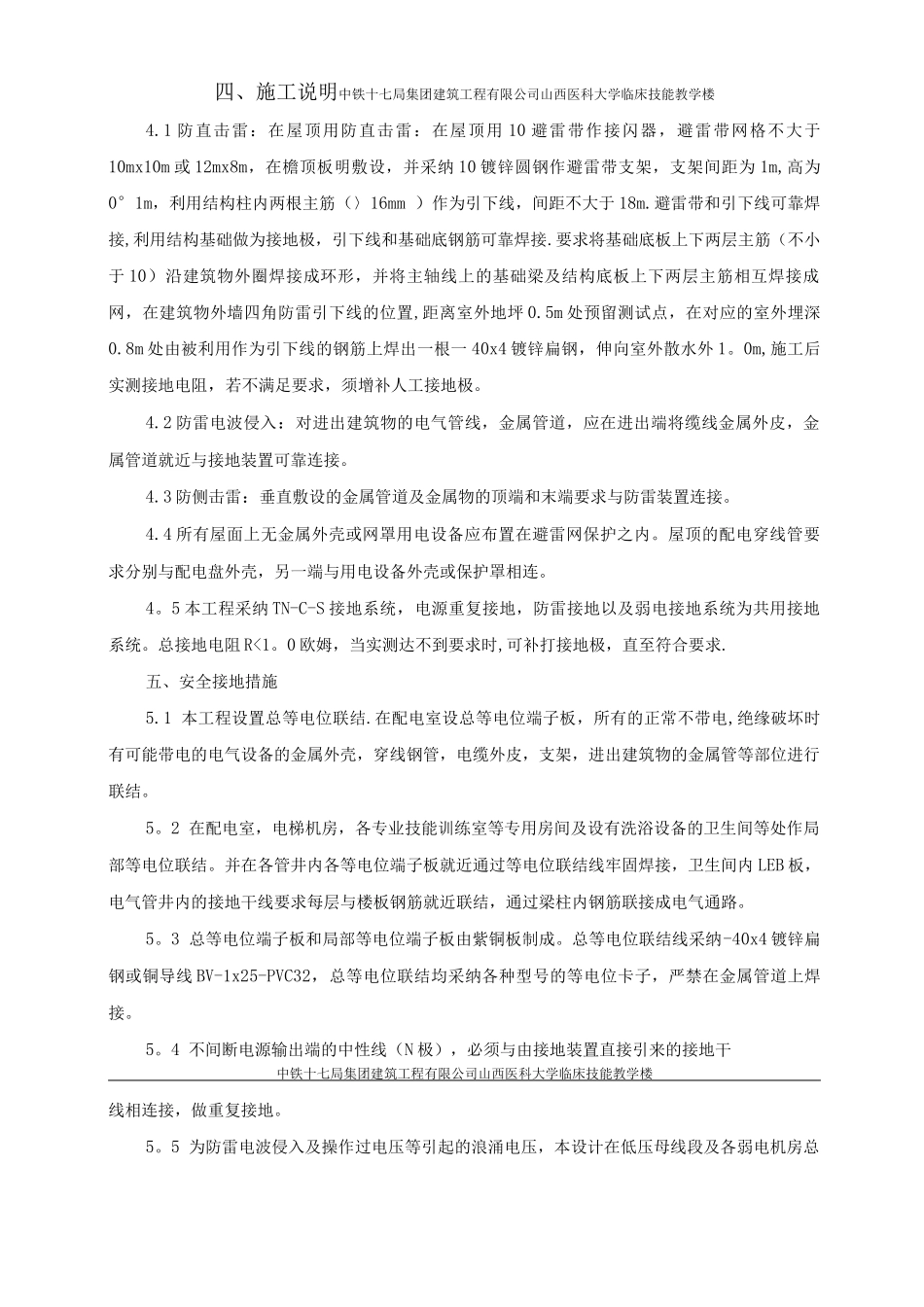

中铁十七局集团建筑工程有限公司山西医科大学临床技能教学楼目 录1 工程概况（1）2 编制依据、标准及法律规范（1）3 施工准备（1）4 施工说明（2）5 安全接地措施（2）6 安装施工（3）7 质量标准（5）8 应注意的质量问题（6）9 文明施工要求（8）10 质量，安全，环保等组织措施（8）中铁十七局集团建筑工程有限公司山西医科大学临床技能教学楼一、工程概况本工程为山西医科大学临床技能教学楼,共五层.功能为学生阶梯教室，训练室，图书馆等教学二、适用范围用房，及办公室，会议室等办公用房。本工程年估计雷击次数为 0。08,为二类防雷建筑实行防直击雷，防雷电波侵入，防侧击雷及等电电位联接等措施。本方案适用于山西医科大学临川技能教学楼防雷接地系统工程。二、编制依据、标准及法律规范GB50169 — 26《电气装置安装工程接地装置施工及验收法律规范》D562《建筑物、构筑物防雷设施安装图集》三、施工准备1、材料要求：1、1 主材钢材严格根据法律规范要求材料，材质及规格应符合要求。产品应有材质检验证明及产品出厂合格证。接地极及接地干线均选用镀锌钢材。1.2 辅材有焊条、氧气、乙炔、沥青漆，预埋铁件，水泥等。2、主要工机具：2.1 常用电工工具:焊机、切割机、磨光机等。2.2 线坠、卷尺、绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等.3、作业条件：3.1 基础钢筋绑扎完毕后就可以3。2 根据要求位置清理好场地。3。3 避雷网安装作业条件：3.3。1 接地体与引下线必须做完.3.3。2 进行屋面避雷网安装时,建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。3。3。4 具备作业场地和垂直运输条件。3.4。1 接地体及引下线必须做完.四、施工说明中铁十七局集团建筑工程有限公司山西医科大学临床技能教学楼4.1 防直击雷：在屋顶用防直击雷：在屋顶用 10 避雷带作接闪器，避雷带网格不大于10mx10m 或 12mx8m，在檐顶板明敷设，并采纳 10 镀锌圆钢作避雷带支架，支架间距为 1m,高为0°1m，利用结构柱内两根主筋（〉16mm ）作为引下线，间距不大于 18m.避雷带和引下线可靠焊接,利用结构基础做为接地极，引下线和基础底钢筋可靠焊接.要求将基础底板上下两层主筋（不小于 10）沿建筑物外圈焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网，在建筑物外墙四角防雷引下线的位置,距离室外地坪 0.5m 处预留测试点，在对应的室外埋深0.8m 处由被利用作为引下线...
