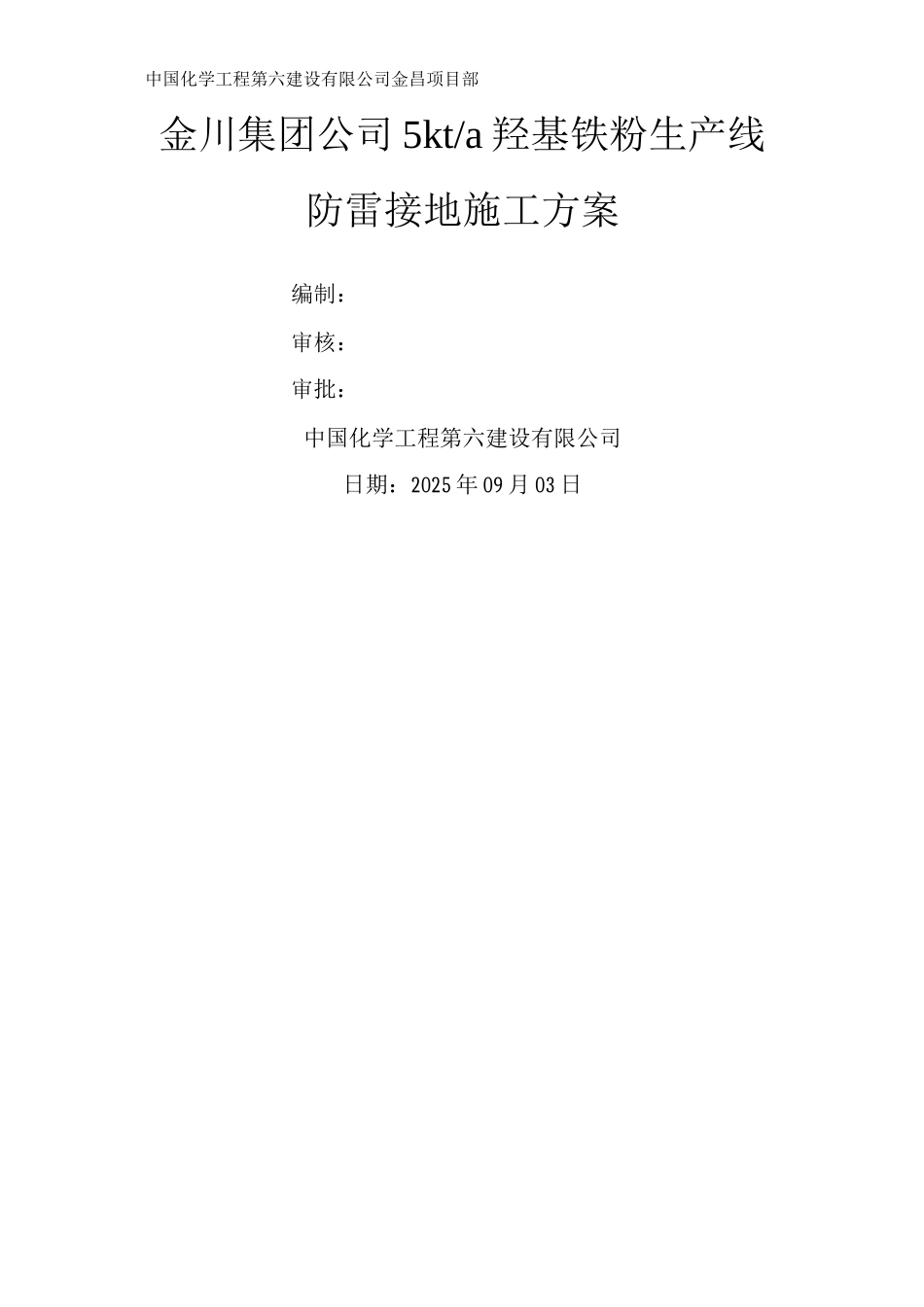

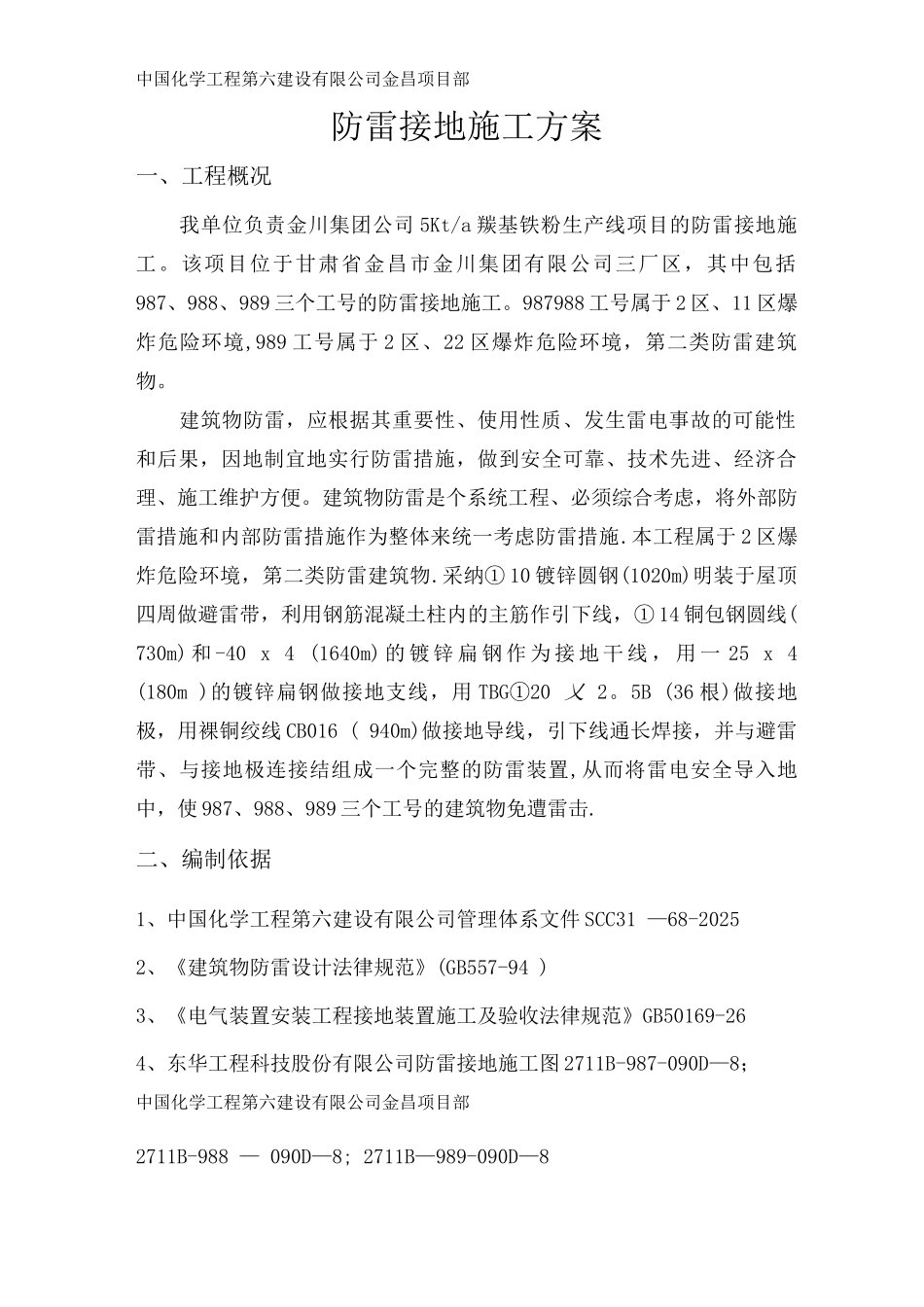

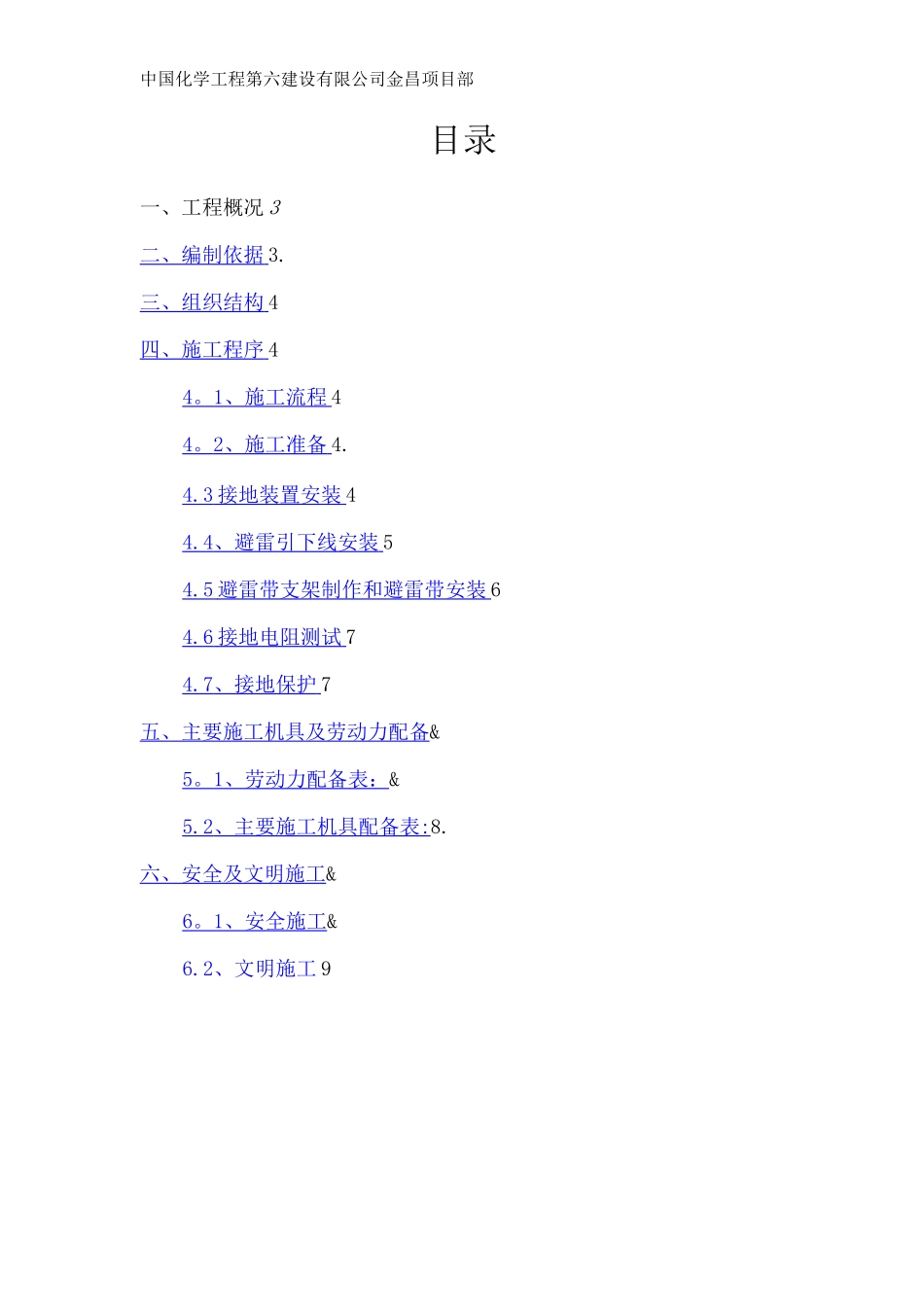

中国化学工程第六建设有限公司金昌项目部金川集团公司 5kt/a 羟基铁粉生产线防雷接地施工方案编制：审核：审批：中国化学工程第六建设有限公司日期：2025 年 09 月 03 日中国化学工程第六建设有限公司金昌项目部目录一、工程概况 3二 、编制依据 3.三 、组织结构 4四 、施工程序 44 。 1 、施工流程 44 。 2 、施工准备 4.4.3 接地装置安装 44.4 、避雷引下线安装 54.5 避雷带支架制作和避雷带安装 64.6 接地电阻测试 74.7 、接地保护 7五 、主要施工机具及劳动力配备 &5 。 1 、劳动力配备表： &5 .2 、主要施工机具配备表 : 8.六 、安全及文明施工 &6 。 1 、安全施工 &6.2、文明施工 9中国化学工程第六建设有限公司金昌项目部防雷接地施工方案一、工程概况我单位负责金川集团公司 5Kt/a 羰基铁粉生产线项目的防雷接地施工。该项目位于甘肃省金昌市金川集团有限公司三厂区，其中包括987、988、989 三个工号的防雷接地施工。987988 工号属于 2 区、11 区爆炸危险环境,989 工号属于 2 区、22 区爆炸危险环境，第二类防雷建筑物。建筑物防雷，应根据其重要性、使用性质、发生雷电事故的可能性和后果，因地制宜地实行防雷措施，做到安全可靠、技术先进、经济合理、施工维护方便。建筑物防雷是个系统工程、必须综合考虑，将外部防雷措施和内部防雷措施作为整体来统一考虑防雷措施.本工程属于 2 区爆炸危险环境，第二类防雷建筑物.采纳① 10 镀锌圆钢(1020m)明装于屋顶四周做避雷带，利用钢筋混凝土柱内的主筋作引下线，① 14 铜包钢圆线( 730m) 和 -40 x 4 (1640m) 的 镀 锌 扁 钢 作 为 接 地 干 线 ， 用 一 25 x 4 (180m )的镀锌扁钢做接地支线，用 TBG①20 乂 2。5B (36 根)做接地极，用裸铜绞线 CB016 ( 940m)做接地导线，引下线通长焊接，并与避雷带、与接地极连接结组成一个完整的防雷装置,从而将雷电安全导入地中，使 987、988、989 三个工号的建筑物免遭雷击.二、编制依据1、中国化学工程第六建设有限公司管理体系文件 SCC31 —68-20252、《建筑物防雷设计法律规范》(GB557-94 )3、《电气装置安装工程接地装置施工及验收法律规范》GB50169-264、东华工程科技股份有限公司防雷接地施工图 2711B-987-090D—8；中国化学工程第六建设有限公司金昌项目部2711B-988 — 090D—8; 2711B—989-090D—8施工准备-接地装置安装-引下线安装...
