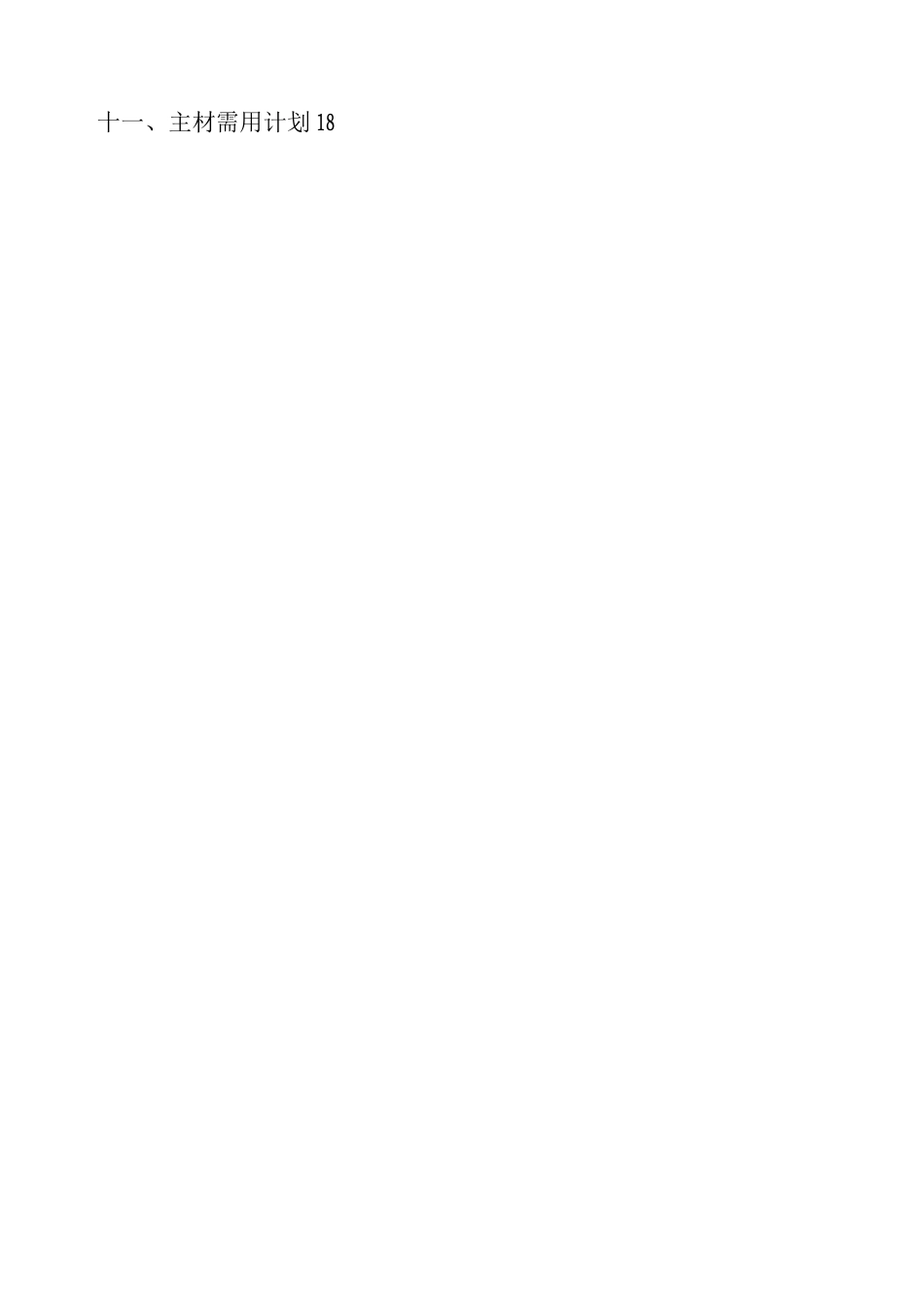

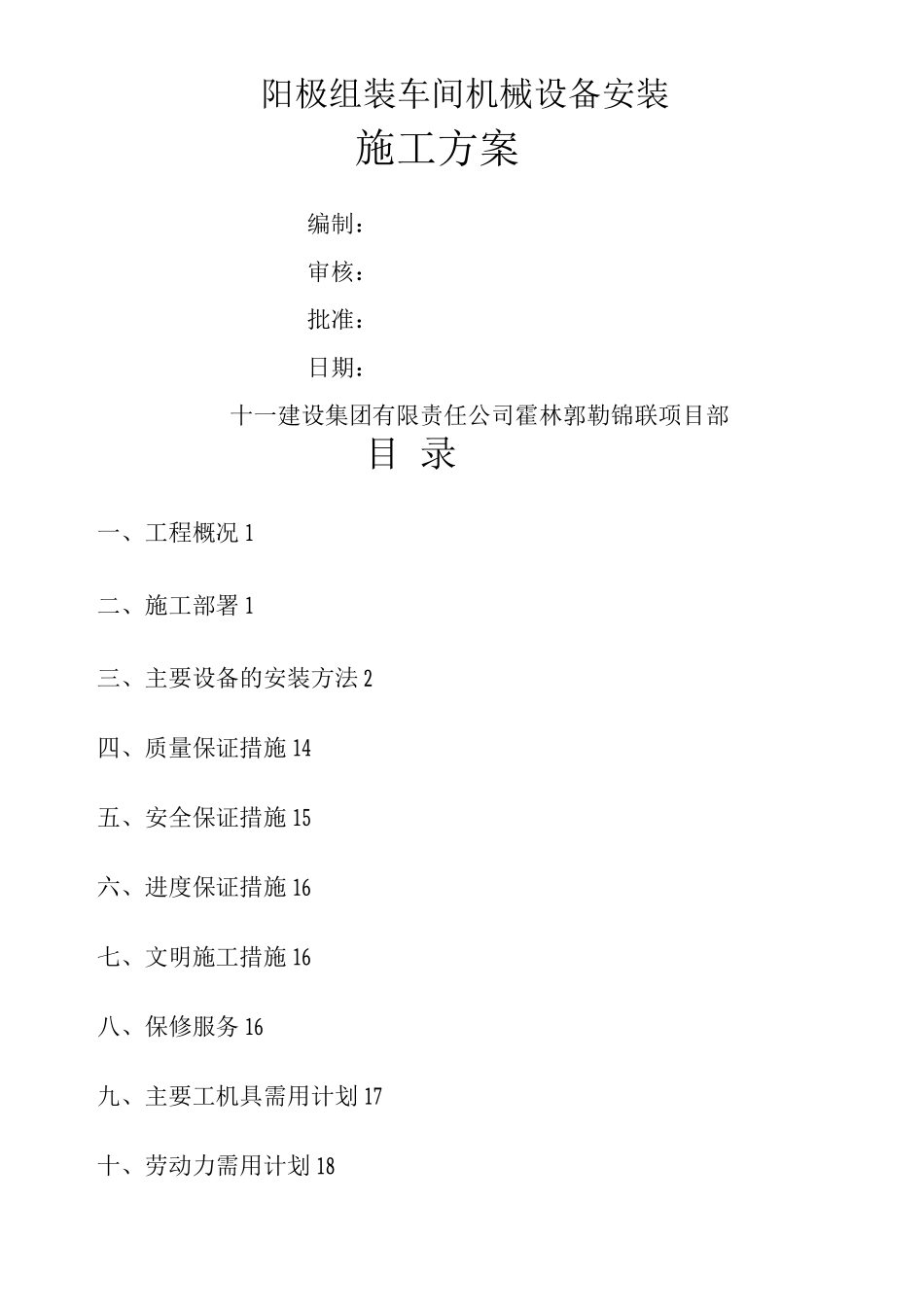

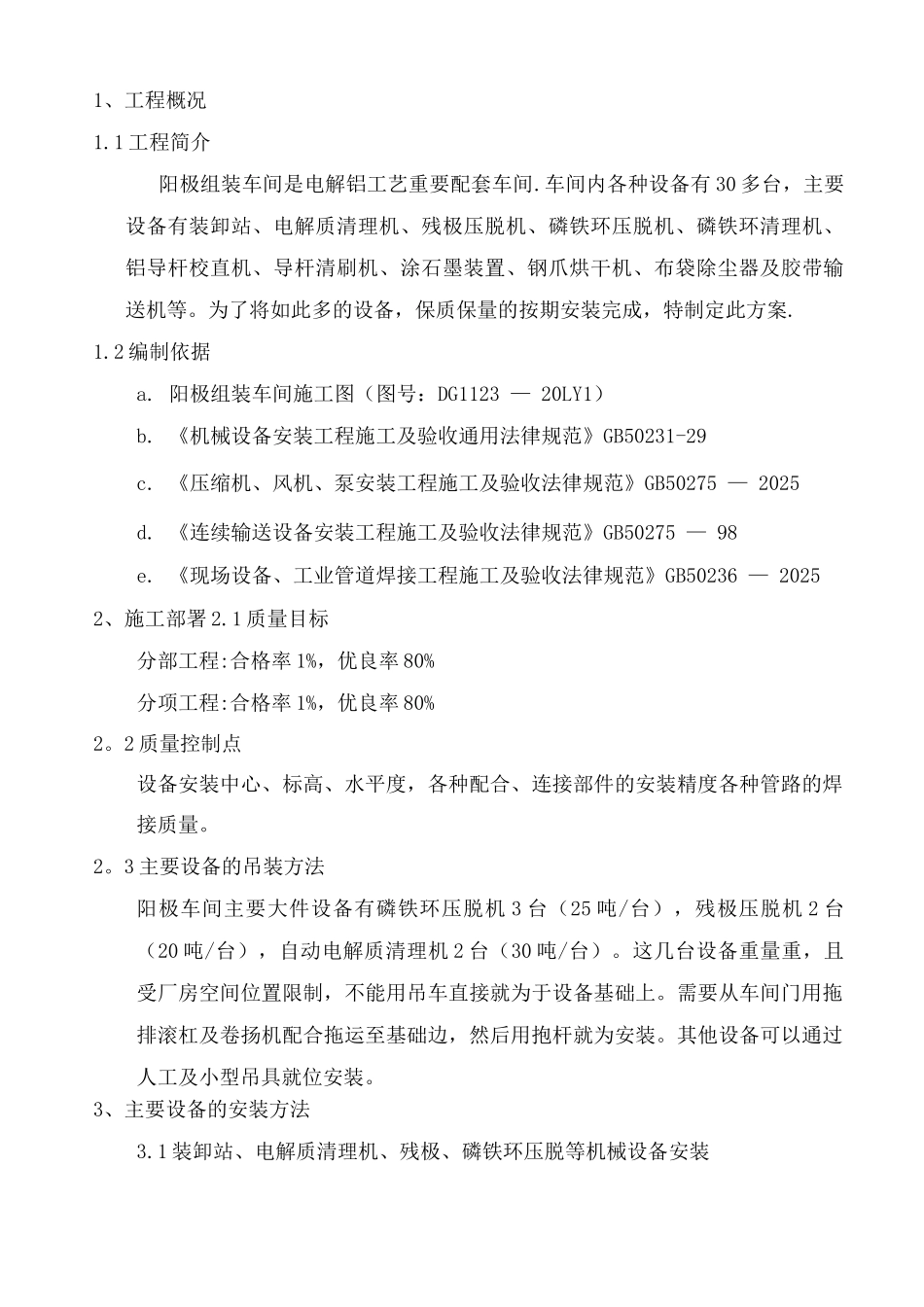

阳极组装车间机械设备安装施工方案编制：审核：批准：日期：十一建设集团有限责任公司霍林郭勒锦联项目部目 录一、工程概况 1二、施工部署 1三、主要设备的安装方法 2四、质量保证措施 14五、安全保证措施 15六、进度保证措施 16七、文明施工措施 16八、保修服务 16九、主要工机具需用计划 17十、劳动力需用计划 18十一、主材需用计划 181、工程概况1.1 工程简介阳极组装车间是电解铝工艺重要配套车间.车间内各种设备有 30 多台，主要设备有装卸站、电解质清理机、残极压脱机、磷铁环压脱机、磷铁环清理机、铝导杆校直机、导杆清刷机、涂石墨装置、钢爪烘干机、布袋除尘器及胶带输送机等。为了将如此多的设备，保质保量的按期安装完成，特制定此方案.1.2 编制依据a. 阳极组装车间施工图（图号：DG1123 — 20LY1）b. 《机械设备安装工程施工及验收通用法律规范》GB50231-29c. 《压缩机、风机、泵安装工程施工及验收法律规范》GB50275 — 2025d. 《连续输送设备安装工程施工及验收法律规范》GB50275 — 98e. 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236 — 20252、施工部署 2.1 质量目标分部工程:合格率 1%，优良率 80%分项工程:合格率 1%，优良率 80%2。2 质量控制点设备安装中心、标高、水平度，各种配合、连接部件的安装精度各种管路的焊接质量。2。3 主要设备的吊装方法阳极车间主要大件设备有磷铁环压脱机 3 台（25 吨/台），残极压脱机 2 台（20 吨/台），自动电解质清理机 2 台（30 吨/台）。这几台设备重量重，且受厂房空间位置限制，不能用吊车直接就为于设备基础上。需要从车间门用拖排滚杠及卷扬机配合拖运至基础边，然后用抱杆就为安装。其他设备可以通过人工及小型吊具就位安装。3、主要设备的安装方法3.1 装卸站、电解质清理机、残极、磷铁环压脱等机械设备安装以上设备阳极组装车间的主要设备，当链式运输机安装定位后，以它的实际中心和标高作为安装基准才能安装这些设备，才能保证整个阳极组装系统整体划一。这些设备是整体或者散件运到安装现场，所以设备安装工程应从设备开箱起，经组装、找正、调平、检验有关的安装精度和几何精度、空负荷试运转合格、负荷试运转合格至工程验收为止。3。1。1 基础复测、验收和设备开箱检查：设备基础的尺寸，位置等质量要求，应符合附录一的要求，设备安装前应按该要求进行复验.设备基础表面和地脚螺栓预留孔中的油污、碎石、泥...
