除尘器改造施工方案

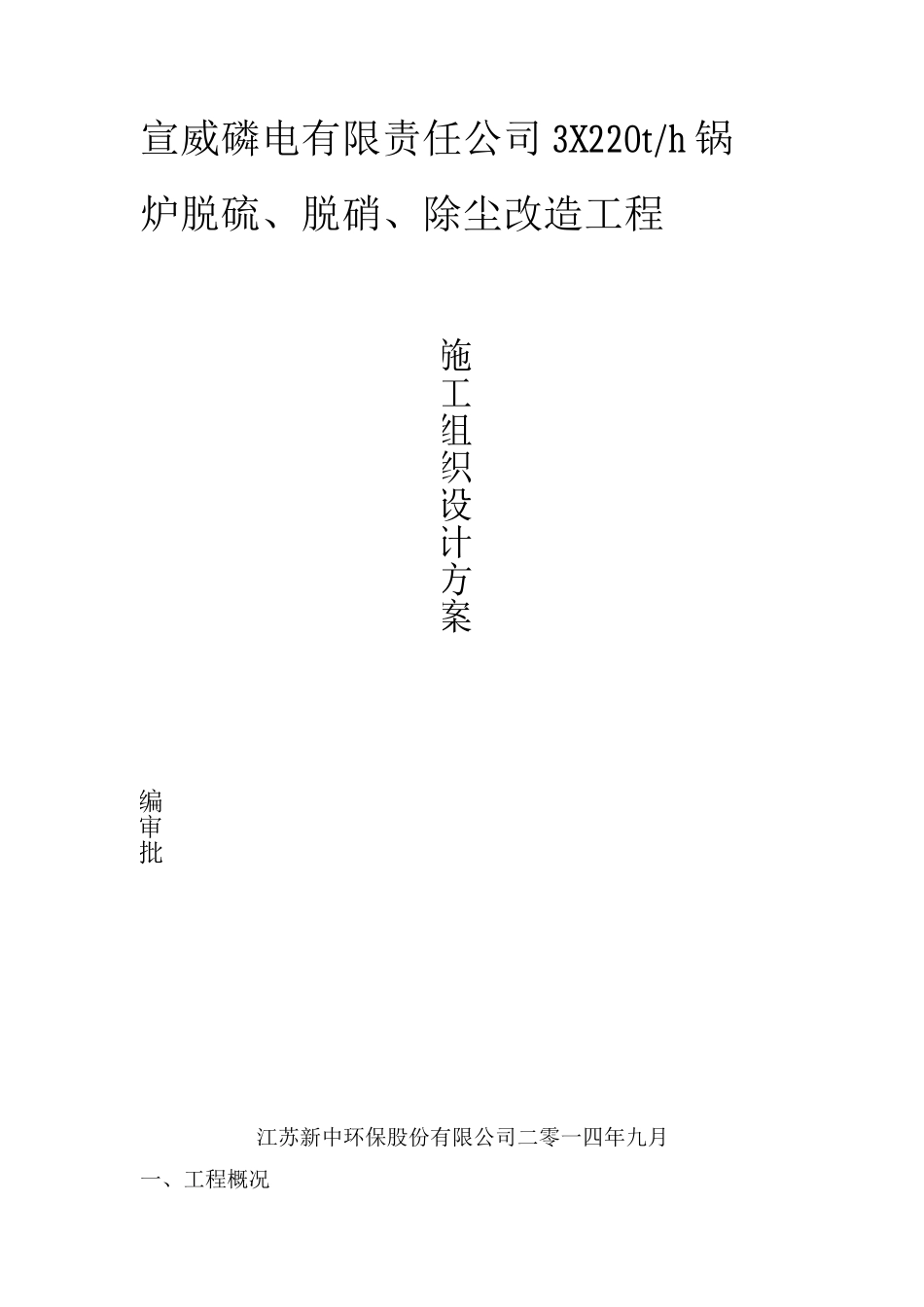

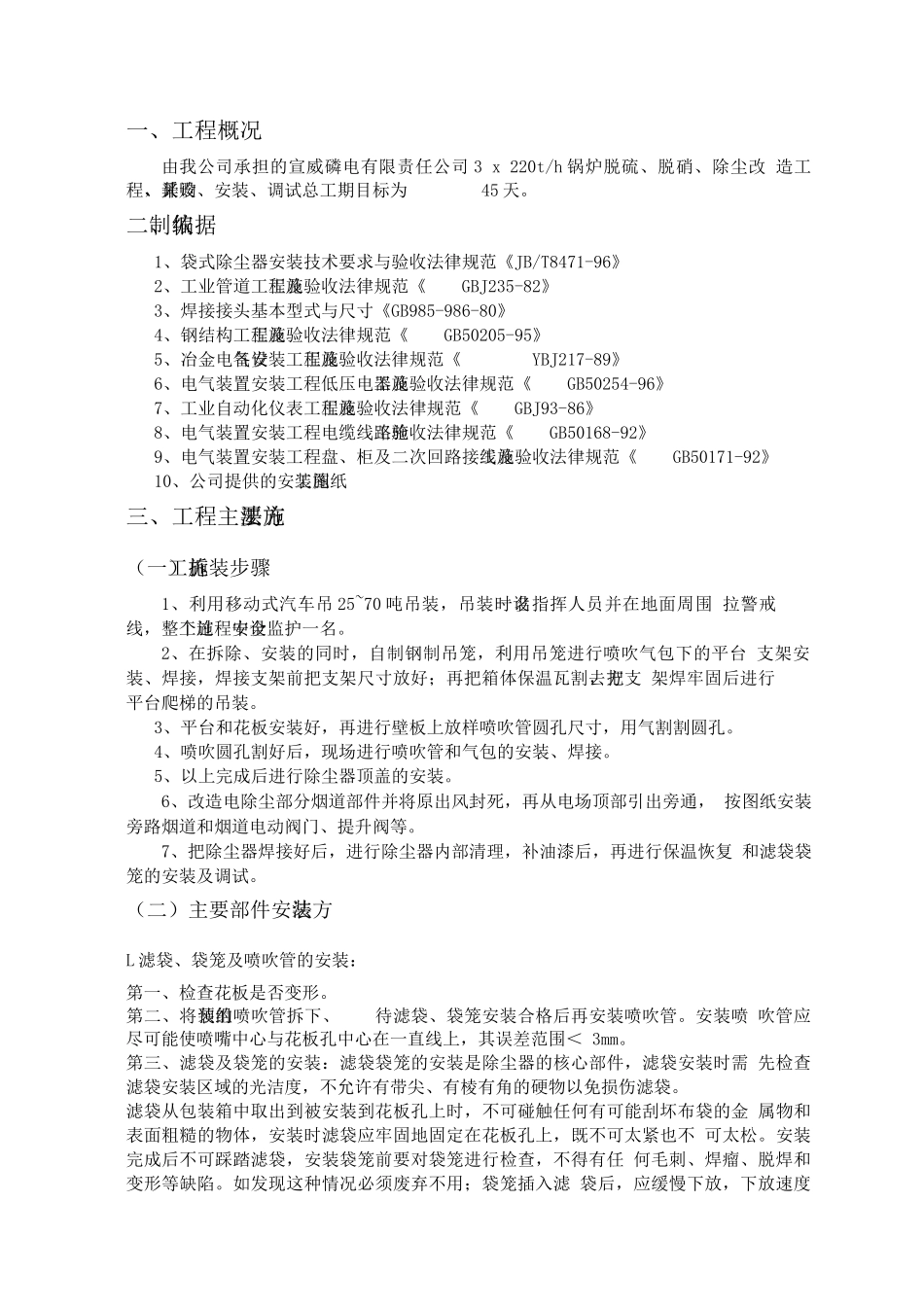

宣威磷电有限责任公司 3X220t/h 锅 炉脱硫、脱硝、除尘改造工程江苏新中环保股份有限公司二零一四年九月一、工程概况编审批施工组织设计方案二、编制依据三、工程主要施工方法四、安全保证体系五、现场物资管理六、现场设备管理七、现场材料管理八、工程质量保证体系九、主要施工机具十、劳动力组织及主要施工人员十一、工期保证措施十二、电气施工方案十三、仪控施工安装十四、自控仪表的调试、试车与竣工、验收、交付生产一、工程概况由我公司承担的宣威磷电有限责任公司 3 x 220t/h 锅炉脱硫、脱硝、除尘改 造工程，其设计、采购、安装、调试总工期目标为45 天。二、编制依据1、袋式除尘器安装技术要求与验收法律规范《JB/T8471-96》2、工业管道工程施工及验收法律规范《GBJ235-82》3、焊接接头基本型式与尺寸《GB985-986-80》4、钢结构工程施工及验收法律规范《GB50205-95》5、冶金电气设备安装工程施工及验收法律规范《YBJ217-89》6、电气装置安装工程低压电器施工及验收法律规范《GB50254-96》7、工业自动化仪表工程施工及验收法律规范《GBJ93-86》8、电气装置安装工程电缆线路施工验收法律规范《GB50168-92》9、电气装置安装工程盘、柜及二次回路接线施工及验收法律规范《GB50171-92》10、公司提供的安装施工图纸三、工程主要施工方法（一）施工拆装步骤1、利用移动式汽车吊 25~70 吨吊装，吊装时设一名指挥人员并在地面周围 拉警戒线，整个施工过程中设安全监护一名。2、在拆除、安装的同时，自制钢制吊笼，利用吊笼进行喷吹气包下的平台 支架安装、焊接，焊接支架前把支架尺寸放好；再把箱体保温瓦割去方，把支 架焊牢固后进行平台爬梯的吊装。3、平台和花板安装好，再进行壁板上放样喷吹管圆孔尺寸，用气割割圆孔。4、喷吹圆孔割好后，现场进行喷吹管和气包的安装、焊接。5、以上完成后进行除尘器顶盖的安装。6、改造电除尘部分烟道部件并将原出风封死，再从电场顶部引出旁通， 按图纸安装旁路烟道和烟道电动阀门、提升阀等。7、把除尘器焊接好后，进行除尘器内部清理，补油漆后，再进行保温恢复 和滤袋袋笼的安装及调试。（二）主要部件安装方法L 滤袋、袋笼及喷吹管的安装：第一、检查花板是否变形。第二、将预组装的喷吹管拆下、待滤袋、袋笼安装合格后再安装喷吹管。安装喷 吹管应尽可能使喷嘴中心与花板孔中心在一直线上，其误差范围＜ 3mm。第三、滤袋及袋笼的安装：滤袋袋笼的安装是除尘器的核心部件，滤袋安...
