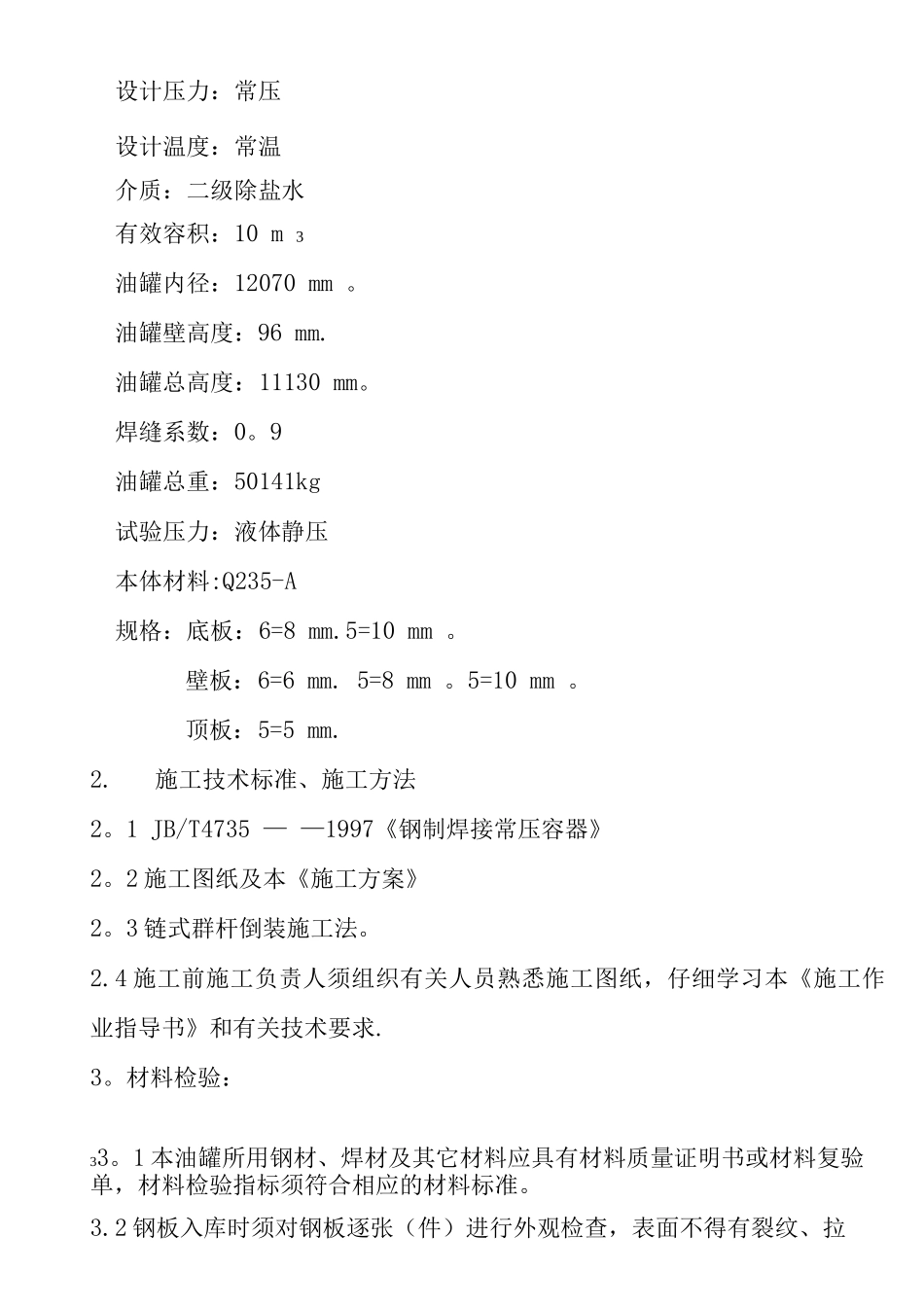

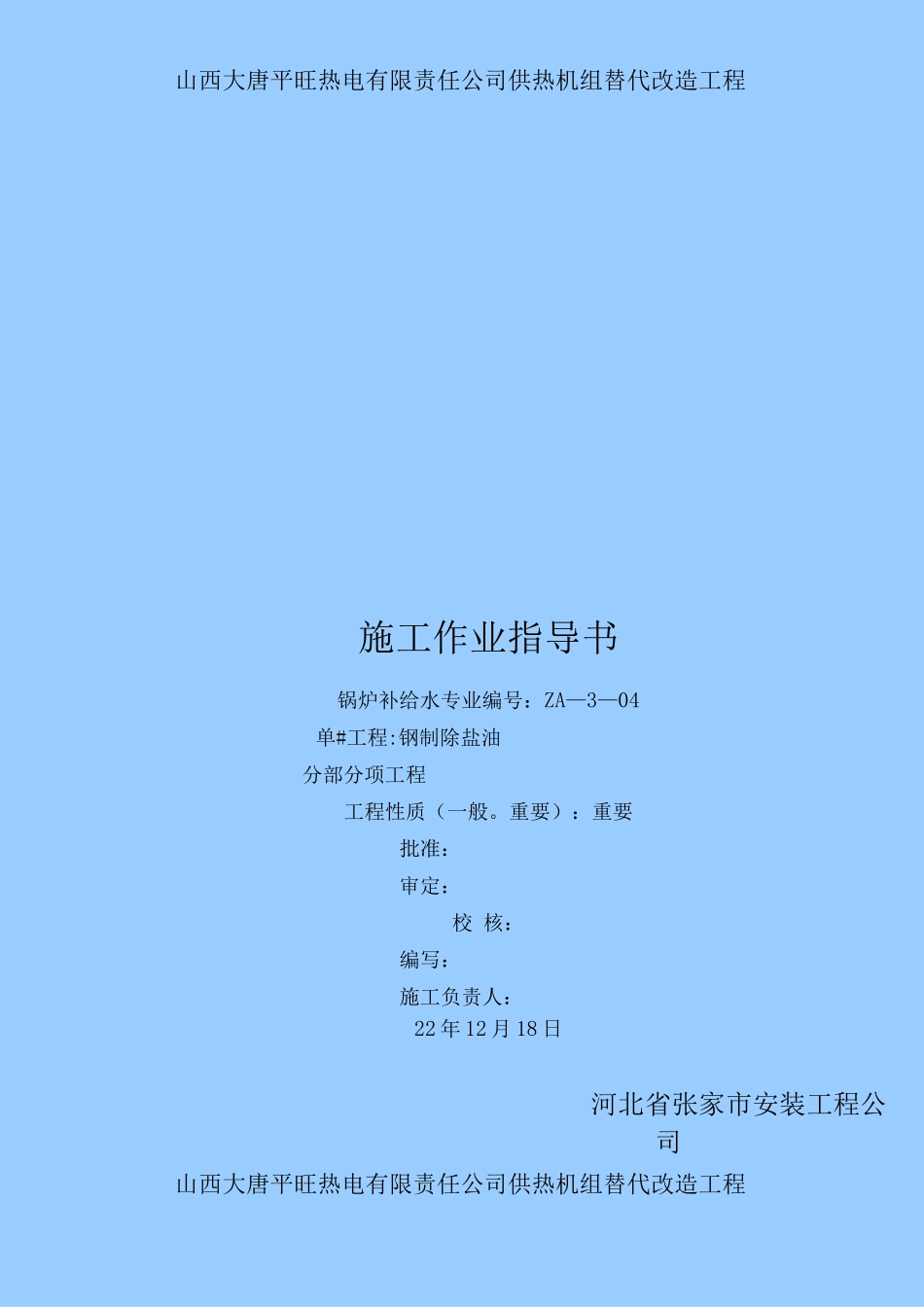

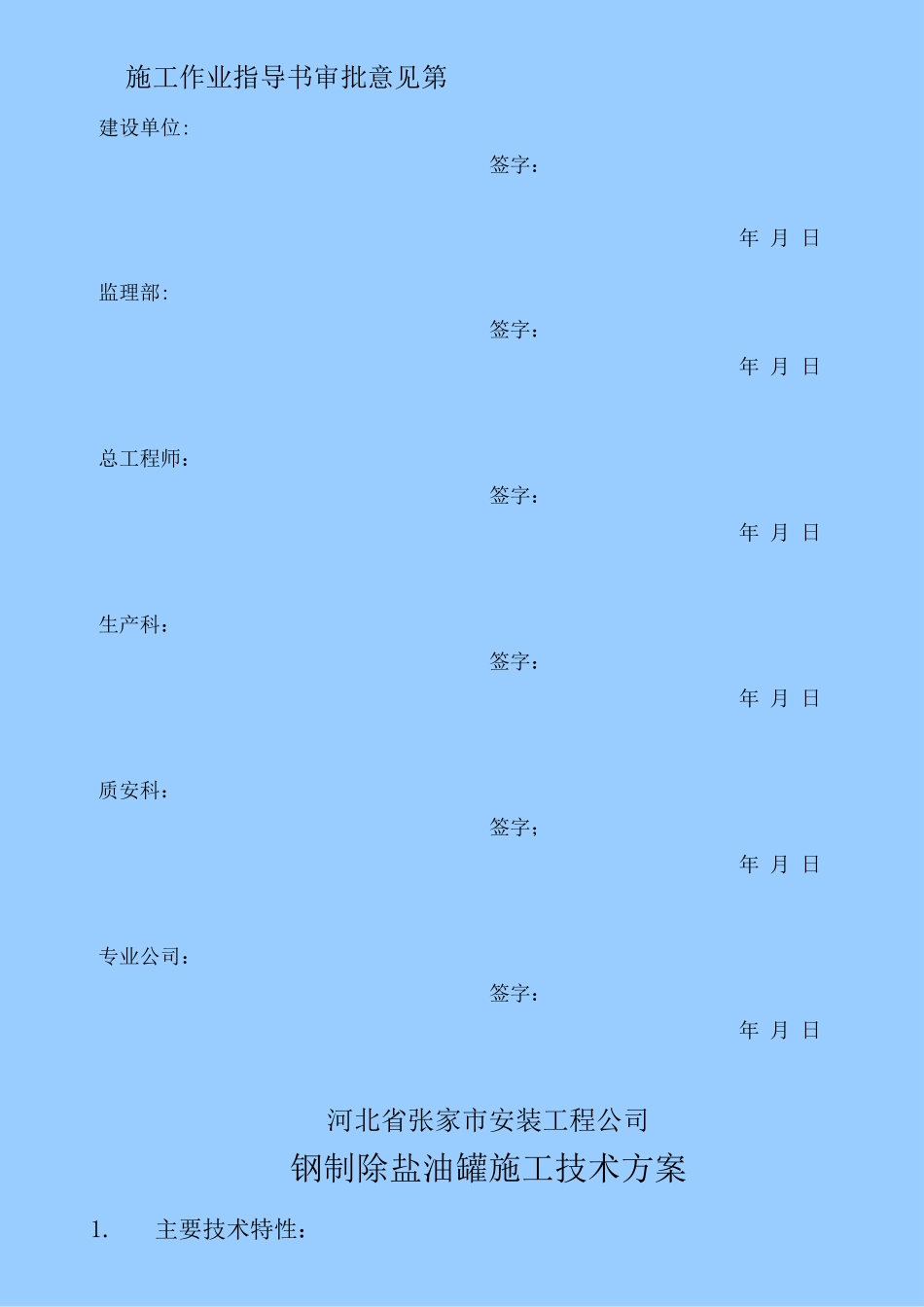

山西大唐平旺热电有限责任公司供热机组替代改造工程施工作业指导书锅炉补给水专业编号：ZA—3—04单#工程:钢制除盐油分部分项工程工程性质（一般。重要）：重要批准：审定：校 核：编写：施工负责人：22 年 12 月 18 日河北省张家市安装工程公司山西大唐平旺热电有限责任公司供热机组替代改造工程施工作业指导书审批意见第建设单位:签字：年 月 日监理部:签字：年 月 日总工程师：签字：年 月 日生产科：签字：年 月 日质安科：签字；年 月 日专业公司：签字：年 月 日河北省张家市安装工程公司钢制除盐油罐施工技术方案1.主要技术特性：设计压力：常压设计温度：常温介质：二级除盐水有效容积：10 m 3油罐内径：12070 mm 。油罐壁高度：96 mm.油罐总高度：11130 mm。焊缝系数：0。9油罐总重：50141kg试验压力：液体静压本体材料:Q235-A规格：底板：6=8 mm.5=10 mm 。壁板：6=6 mm. 5=8 mm 。5=10 mm 。顶板：5=5 mm.2.施工技术标准、施工方法2。1 JB/T4735 — —1997《钢制焊接常压容器》2。2 施工图纸及本《施工方案》2。3 链式群杆倒装施工法。2.4 施工前施工负责人须组织有关人员熟悉施工图纸，仔细学习本《施工作业指导书》和有关技术要求.3。材料检验：33。1 本油罐所用钢材、焊材及其它材料应具有材料质量证明书或材料复验单，材料检验指标须符合相应的材料标准。3.2 钢板入库时须对钢板逐张（件）进行外观检查，表面不得有裂纹、拉裂、折叠、夹杂、结疤、和压入氧化皮及分层等缺陷、划伤深度不得超过0。5 mm 。3.3 钢板厚度负偏差为:— 0.8mm 。4。预制加工:样板 2 个，预制和安装各 1 套.4.2 钢板边缘板加工采纳机械或火焰切割加工工艺，加工表面应平滑，不得有分层、裂纹及熔渣等缺陷，火焰切割坡产生的硬化层应磨除。4.3 制造 2 个长度为 6m ,宽度为 2m 的专用胎具放置工件,保证预制构件在保管、运输及现场堆放防止变形损伤。5.3 底板预制：5.1 底板预制前应根据图纸设计尺寸和钢板实际尺寸，绘制底板排版图，应符合下列规定：a. 底板排版直径①=122 mm 。b. 中幅板宽度＞ 10mm.长度＞ 20mm 。c. 边缘板沿底板半径方向的最小尺寸〉7mmd.底板任意相邻焊接接头之间的距离＞ 2mm.e.边缘板尺寸允许偏差：测量部位允许偏差(mm)长度 AB , CD±1.5钢板厚度允许偏差S =4。5-5。5mm.— 0.5mm.S =6 —7 mm.—0。6mm.S =8-25mm4. 1 根据油罐的内径用厚度 1〜1...
