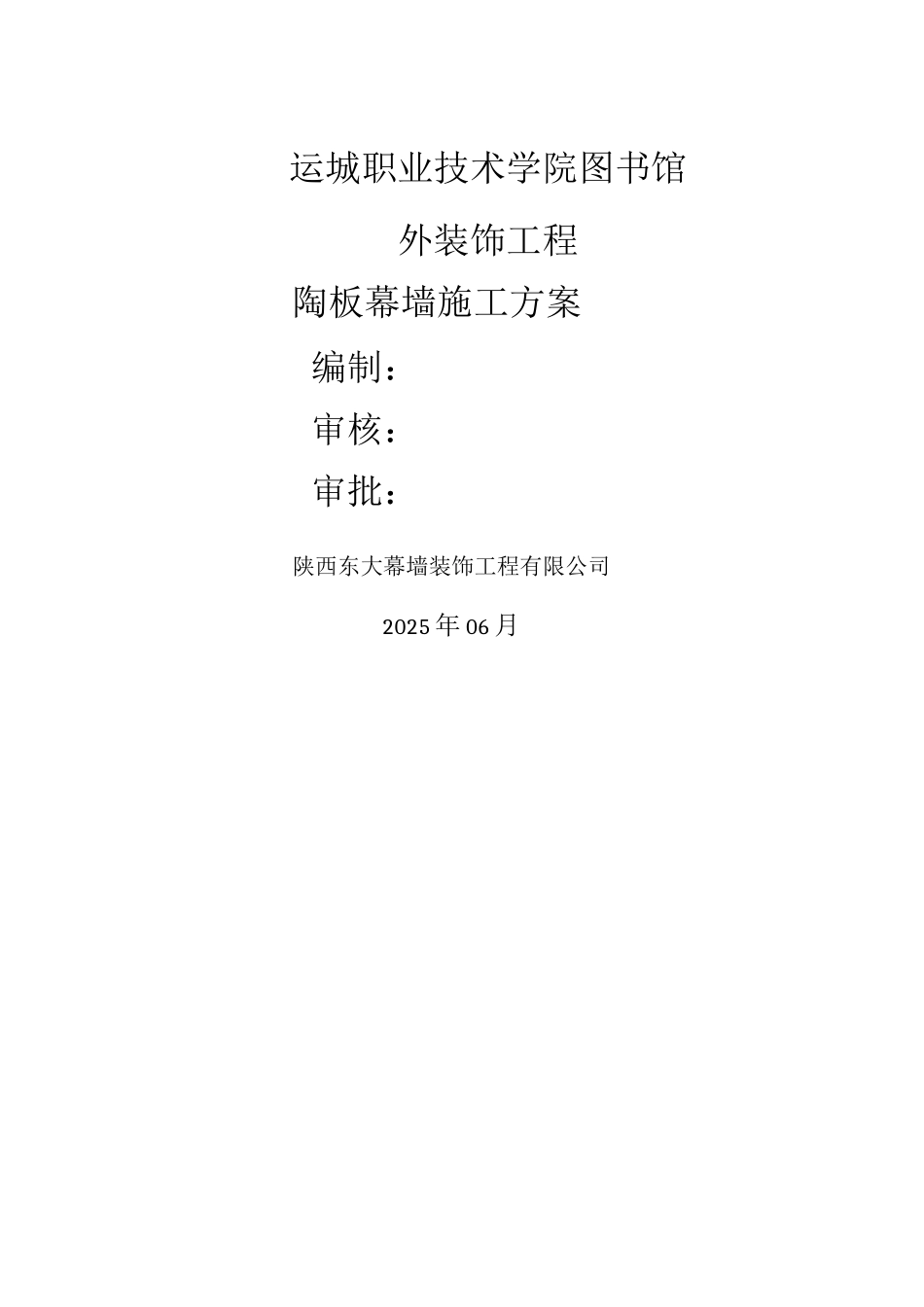

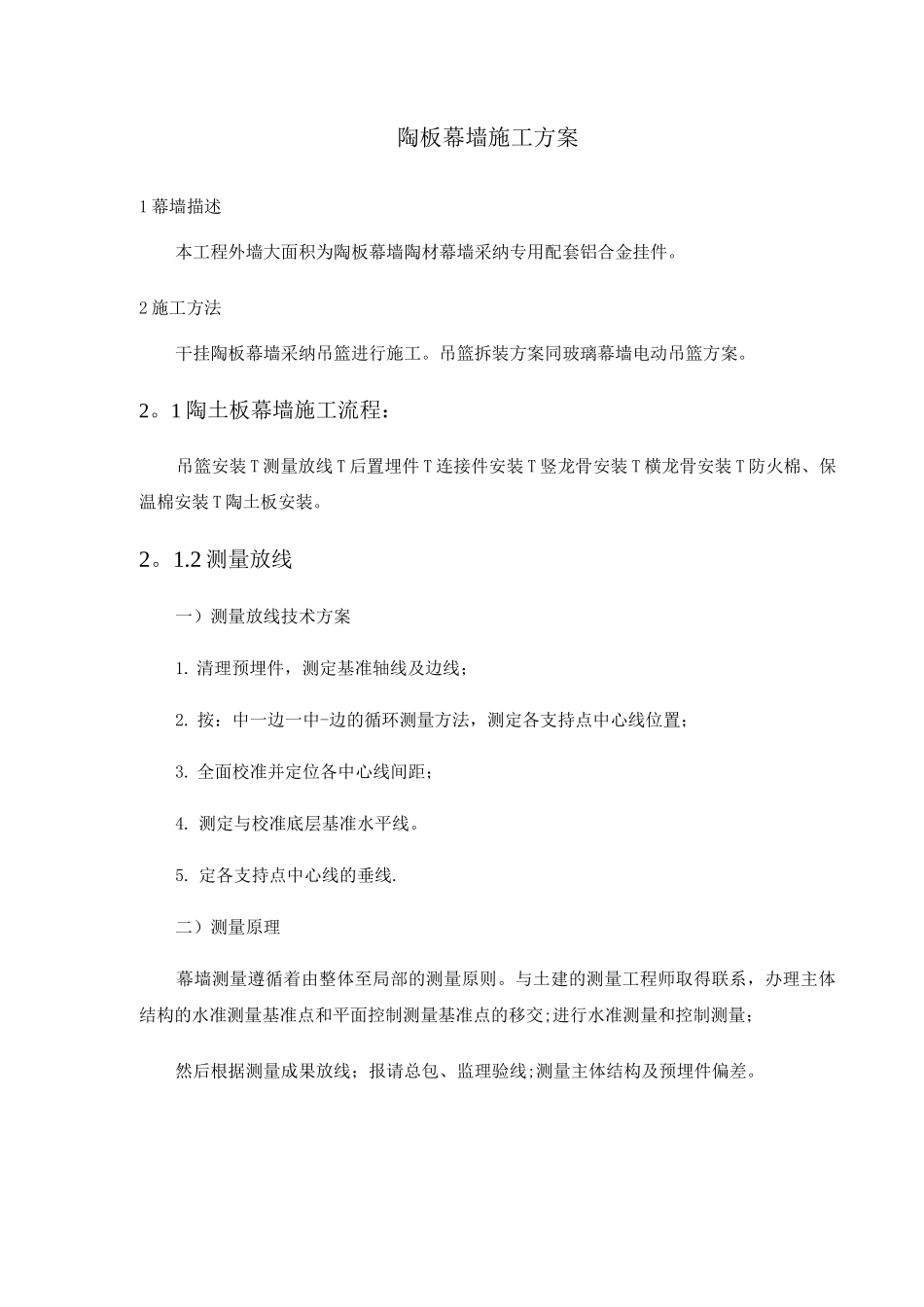

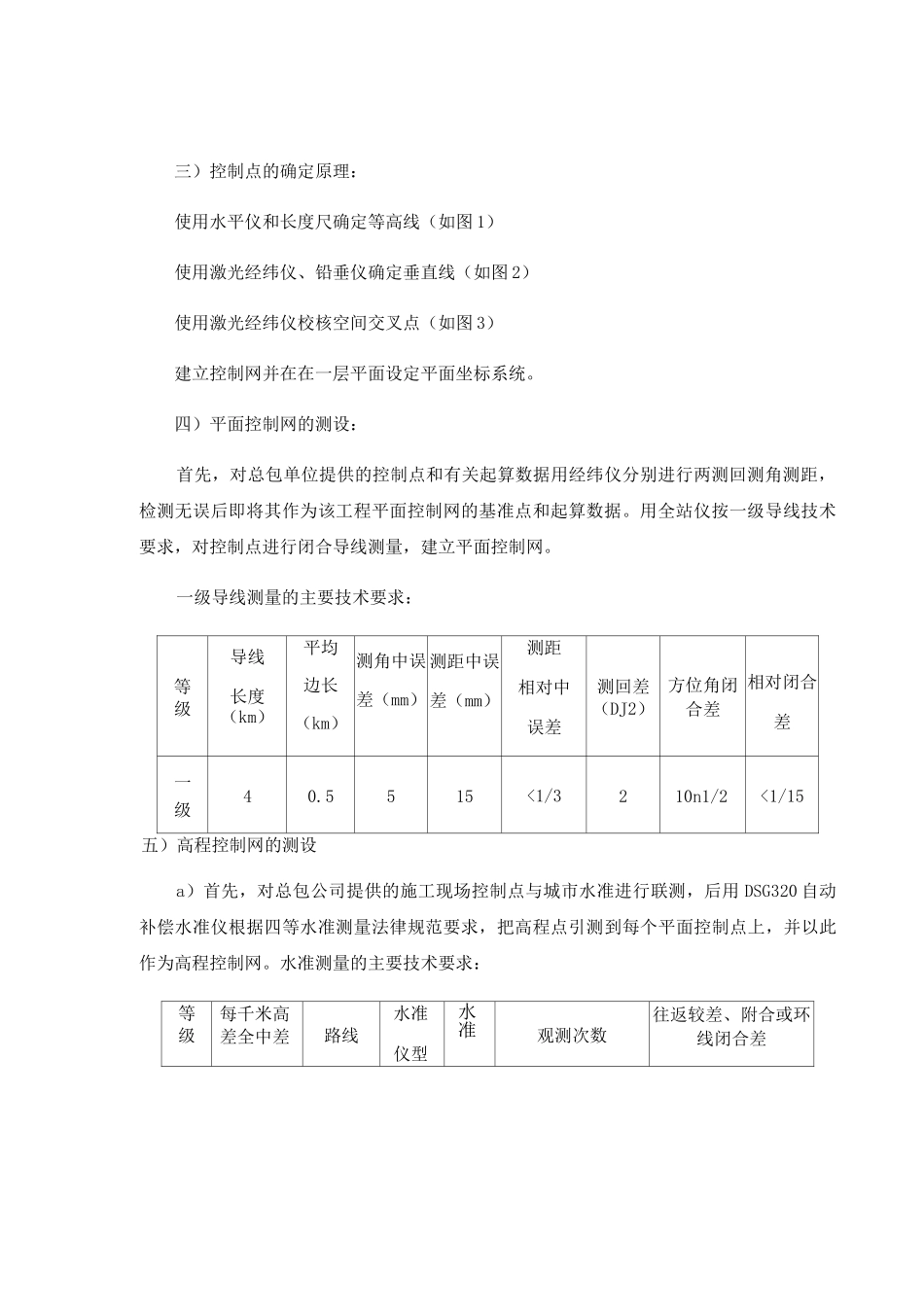

运城职业技术学院图书馆外装饰工程陶板幕墙施工方案编制：审核：审批：陕西东大幕墙装饰工程有限公司2025 年 06 月陶板幕墙施工方案1 幕墙描述本工程外墙大面积为陶板幕墙陶材幕墙采纳专用配套铝合金挂件。2 施工方法干挂陶板幕墙采纳吊篮进行施工。吊篮拆装方案同玻璃幕墙电动吊篮方案。2。1 陶土板幕墙施工流程：吊篮安装 T 测量放线 T 后置埋件 T 连接件安装 T 竖龙骨安装 T 横龙骨安装 T 防火棉、保温棉安装 T 陶土板安装。2。1.2 测量放线一）测量放线技术方案1. 清理预埋件，测定基准轴线及边线；2. 按：中一边一中-边的循环测量方法，测定各支持点中心线位置；3. 全面校准并定位各中心线间距；4. 测定与校准底层基准水平线。5. 定各支持点中心线的垂线.二）测量原理幕墙测量遵循着由整体至局部的测量原则。与土建的测量工程师取得联系，办理主体结构的水准测量基准点和平面控制测量基准点的移交;进行水准测量和控制测量；然后根据测量成果放线；报请总包、监理验线;测量主体结构及预埋件偏差。三）控制点的确定原理：使用水平仪和长度尺确定等高线（如图 1）使用激光经纬仪、铅垂仪确定垂直线（如图 2）使用激光经纬仪校核空间交叉点（如图 3）建立控制网并在在一层平面设定平面坐标系统。四）平面控制网的测设：首先，对总包单位提供的控制点和有关起算数据用经纬仪分别进行两测回测角测距，检测无误后即将其作为该工程平面控制网的基准点和起算数据。用全站仪按一级导线技术要求，对控制点进行闭合导线测量，建立平面控制网。一级导线测量的主要技术要求：等级导线长度（km）平均边长（km）测角中误差（mm）测距中误差（mm）测距相对中误差测回差（DJ2）方位角闭合差相对闭合差一级40.5515<1/3210n1/2<1/15五）高程控制网的测设a）首先，对总包公司提供的施工现场控制点与城市水准进行联测，后用 DSG320 自动补偿水准仪根据四等水准测量法律规范要求，把高程点引测到每个平面控制点上，并以此作为高程控制网。水准测量的主要技术要求：等级每千米高差全中差路线水准仪型水准观测次数往返较差、附合或环线闭合差(mm)长度（km）号尺与已知点联测附合或环线平地(mm)山地(mm)四等10<16DS3双面 往返各一次往一次20L1/26n1/2b） 控制点的确定c ）使用水平仪和长度尺确定等高线1. 使用激光经纬仪、铅垂仪确定垂直线2. 使用激光经纬仪校核空间交叉点3. 使用激光经纬仪、铅垂仪确定坐标定位点及精度控制4. ...
