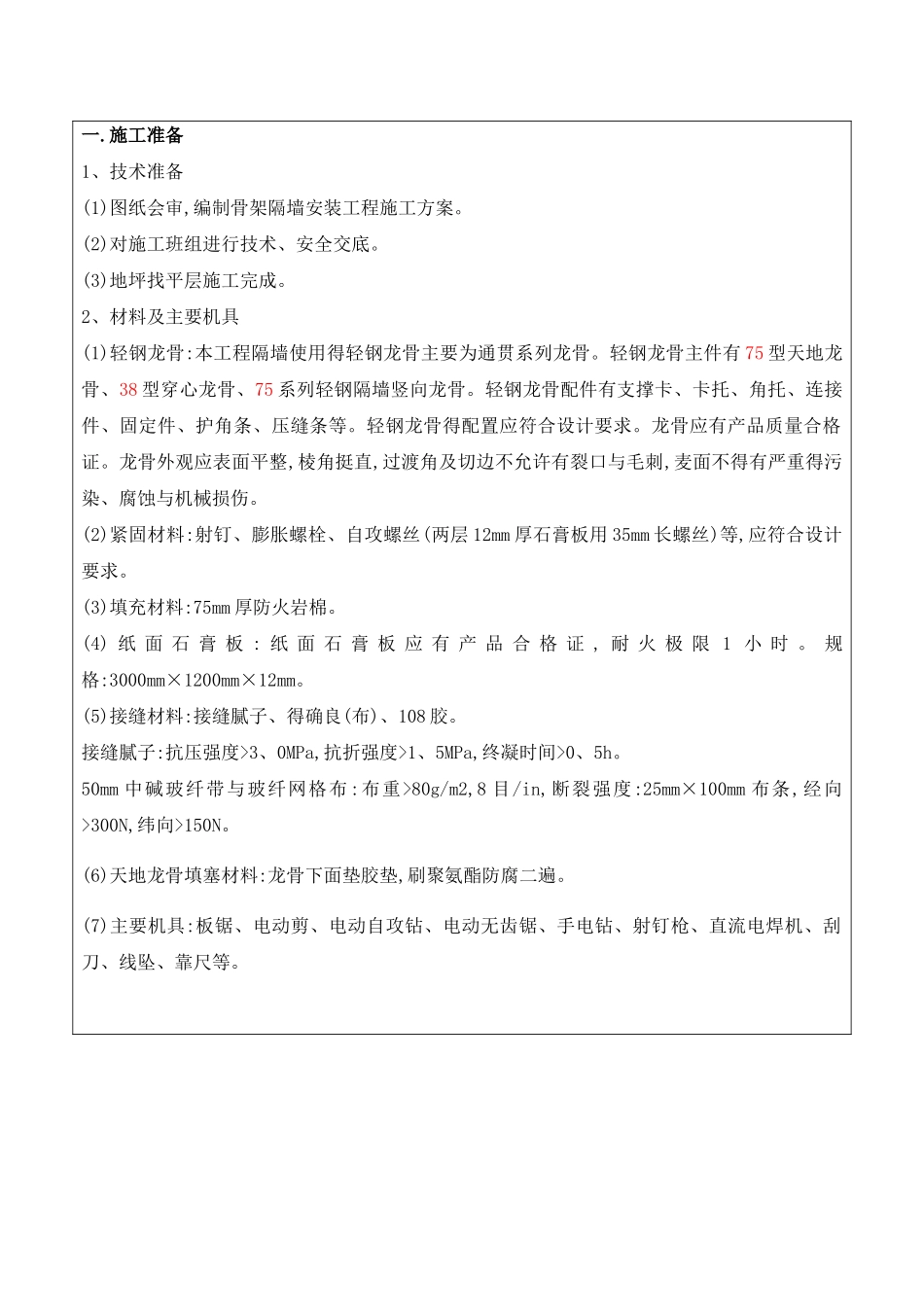

技术交底记录 工程名称施工单位交底部位接受交底班组一.施工准备1、技术准备(1)图纸会审,编制骨架隔墙安装工程施工方案。(2)对施工班组进行技术、安全交底。(3)地坪找平层施工完成。2、材料及主要机具(1)轻钢龙骨:本工程隔墙使用得轻钢龙骨主要为通贯系列龙骨。轻钢龙骨主件有 75 型天地龙骨、38 型穿心龙骨、75 系列轻钢隔墙竖向龙骨。轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨得配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整,棱角挺直,过渡角及切边不允许有裂口与毛刺,麦面不得有严重得污染、腐蚀与机械损伤。(2)紧固材料:射钉、膨胀螺栓、自攻螺丝(两层 12mm 厚石膏板用 35mm 长螺丝)等,应符合设计要求。(3)填充材料:75mm 厚防火岩棉。(4) 纸 面 石 膏 板 : 纸 面 石 膏 板 应 有 产 品 合 格 证 , 耐 火 极 限 1 小 时 。 规格:3000mm×1200mm×12mm。(5)接缝材料:接缝腻子、得确良(布)、108 胶。接缝腻子:抗压强度>3、0MPa,抗折强度>1、5MPa,终凝时间>0、5h。50mm 中碱玻纤带与玻纤网格布:布重>80g/m2,8 目/in,断裂强度:25mm×100mm 布条,经向>300N,纬向>150N。(6)天地龙骨填塞材料:龙骨下面垫胶垫,刷聚氨酯防腐二遍。(7)主要机具:板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。3.作业条件:(1)主体结构已验收,屋面已做完防水层,顶棚、墙体抹灰已完成。(2)室内弹出+100cm 标高线。(3)作业得环境温度不应低于 5℃。(4)熟悉图纸,并向作业班组作详细得技术交底。(5)根据设计图与提出得备料计划,查实隔墙全部材料,使其配套齐全。安装各种系统得管、线盒及其它准备工作已到位。(6)先作样板墙一道,经鉴定合格后再大面积施工。二、施工工艺1、工艺流程弹线、分档 → 固定天地龙骨→ 固定边框龙骨 → 安装竖向龙骨 → 安装门、窗框 → 安装附加龙骨 →安装穿心龙骨→ 检查龙骨安装 → 电气铺管、安附墙设备 →验收墙内各种管线→ 安装一侧纸面石膏板 → 填充防火岩棉板 → 安装另一侧纸面石膏板 → 接缝及护角处理 → 质量检验2、弹线、分档在隔墙与上、下及两边基体得相接处,应按龙骨得宽度弹线,并弹出墙体 200mm 控制线便于验收。弹线清楚,位置准确。按设计要求,结合罩面板得长、宽分档,以确定竖向龙骨;横撑及附加龙骨得位置。3、固定沿项、沿地龙骨沿弹线位置固定天地龙...
