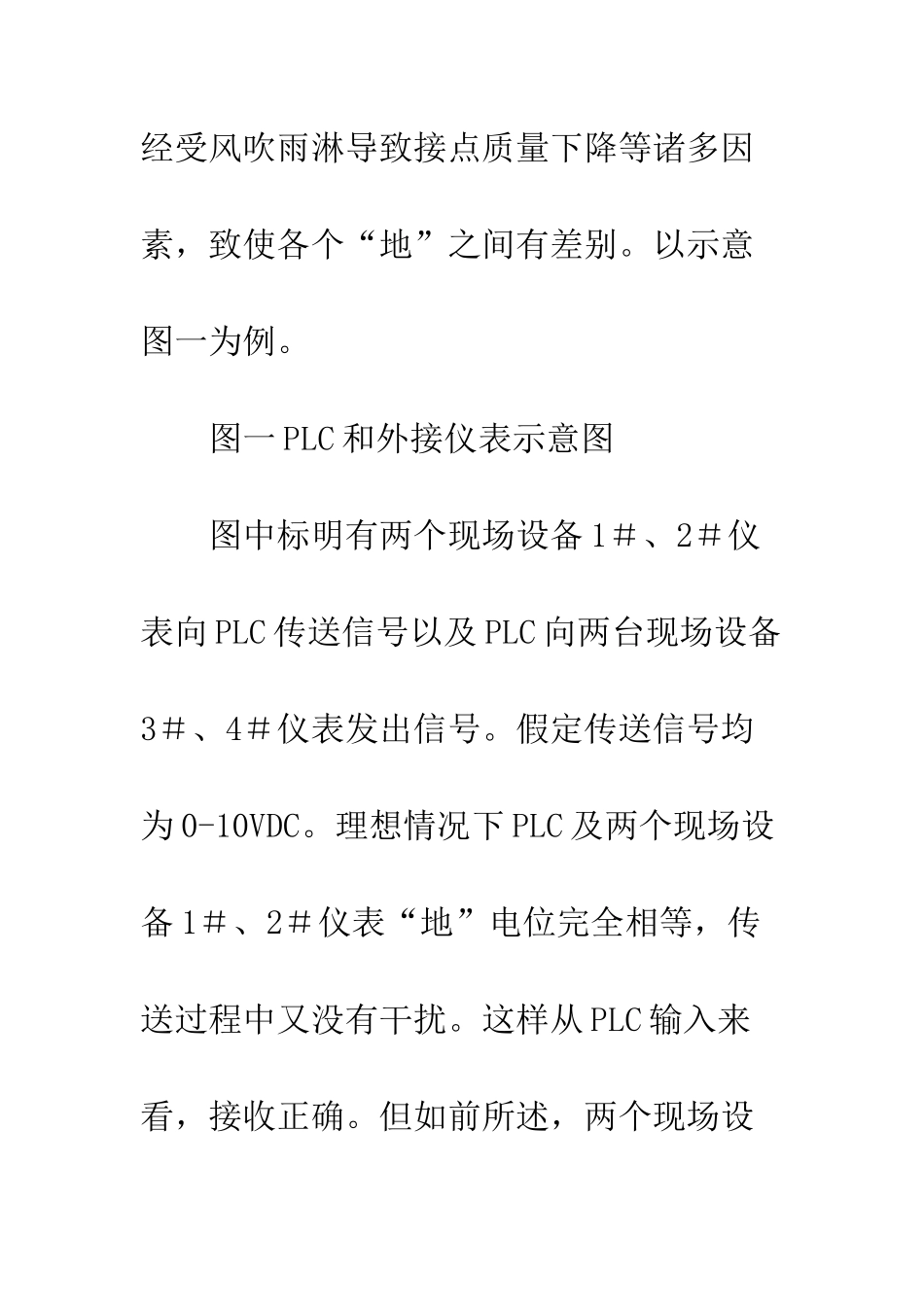

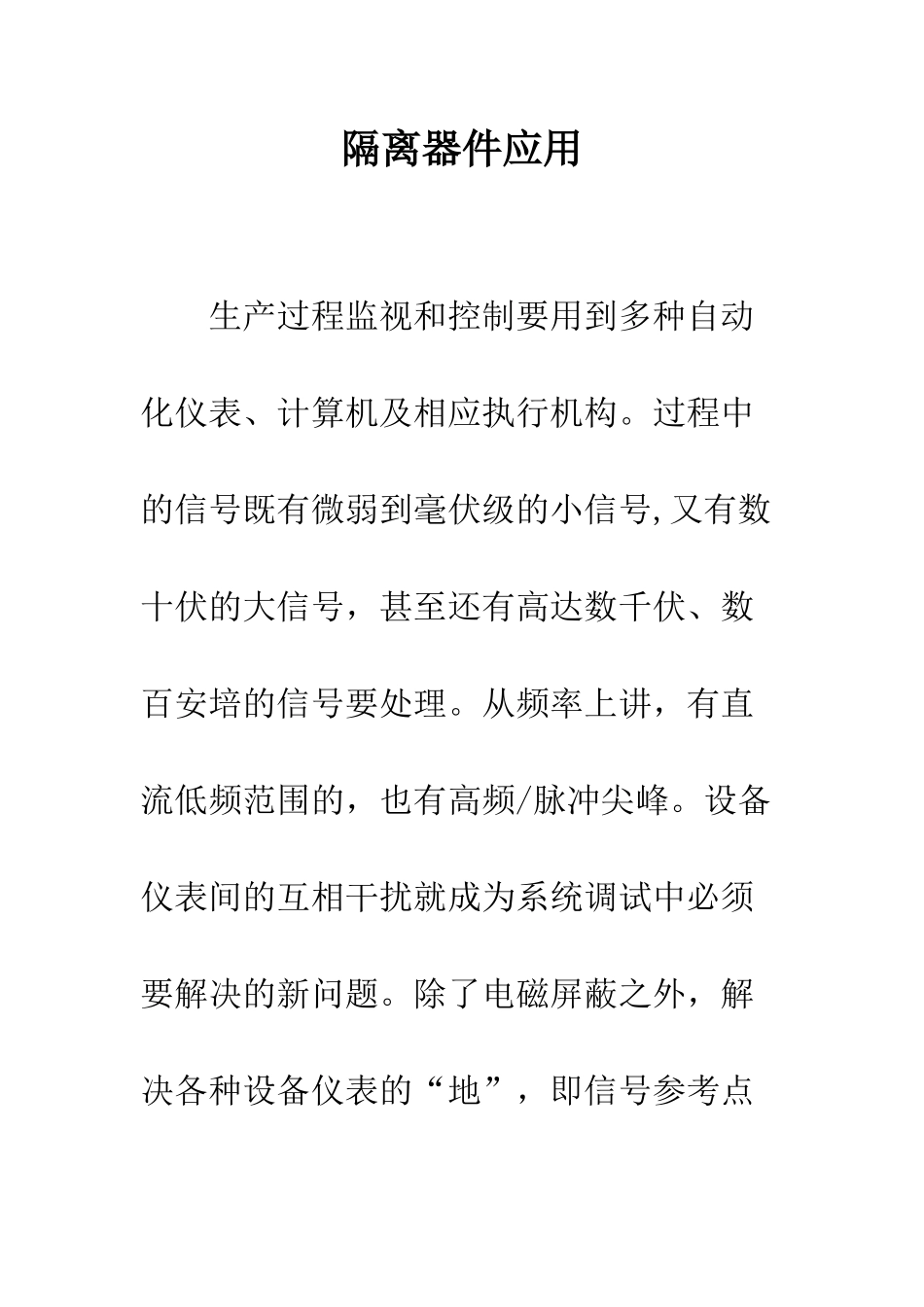

隔离器件应用 生产过程监视和控制要用到多种自动化仪表、计算机及相应执行机构。过程中的信号既有微弱到毫伏级的小信号,又有数十伏的大信号,甚至还有高达数千伏、数百安培的信号要处理。从频率上讲,有直流低频范围的,也有高频/脉冲尖峰。设备仪表间的互相干扰就成为系统调试中必须要解决的新问题。除了电磁屏蔽之外,解决各种设备仪表的“地”,即信号参考点的电位差,将成为重要课题。因为不同设备、仪表的信号要互传互送,那就存在信号参考点新问题。换句话说,要使信号完整传送,理想化的情况是所有设备仪表的信号有一个共同的参考点,即共有一个“地”。进一步讲,所有设备仪表信号的参考点之间电位差为“零”。但是在实际环境中,这一点几乎是不可能的,这里面除了各个设备仪表“地”之间的连线电阻产生的电压降之外,尚有各种设备仪表在不同环境受到的干扰不同,以及导线接点经受风吹雨淋导致接点质量下降等诸多因素,致使各个“地”之间有差别。以示意图一为例。 图一 PLC 和外接仪表示意图 图中标明有两个现场设备 1#、2#仪表向 PLC 传送信号以及 PLC 向两台现场设备3#、4#仪表发出信号。假定传送信号均为 0-10VDC。理想情况下 PLC 及两个现场设备 1#、2#仪表“地”电位完全相等,传送过程中又没有干扰。这样从 PLC 输入来看,接收正确。但如前所述,两个现场设备通常有“地”电位差。举例来讲,1#设备“地”和 PLC“地”同电位,2#设备比它们的“地”电位高,这样 1#设备给 PLC 的信号为 0-10V,而 2#设备给 PLC 的为,误差就产生了.同时 1#、2#设备的“地”线在PLC 汇合联接,将电压施加在 PLC 地线条上,可能损坏 PLC 局部“地”线。同时显示错误的数据。由此引起的新问题在现场调试中屡有出现。例如某大型建材公司生产线监控系统使用美国 AB-PLC 外接国内某厂家手操器。AB-PLC 的每个数据采集板由八个通道组成,八个通道共用一个 12 位 A/D,模拟量经过变换后由 12 个光耦隔离器实现和主机隔离。它的八个通道输入之间没有隔离,致使在输入信号时,每个通道单独输入到采集板均正常。但是同时输入两个或多于两个外部信号时,显示数字乱跳故障无法排除。又如航天某部门使用 K 型热偶作为传感器测试发动机各点温度。同上述相似,仅测试一个点时正常。但是向主机接入两点或两点以上温度信号时,显示的温度值明显错误。这两种情况在使用隔离器后,都正常了。 隔离器之所以能起到这个功能,...
