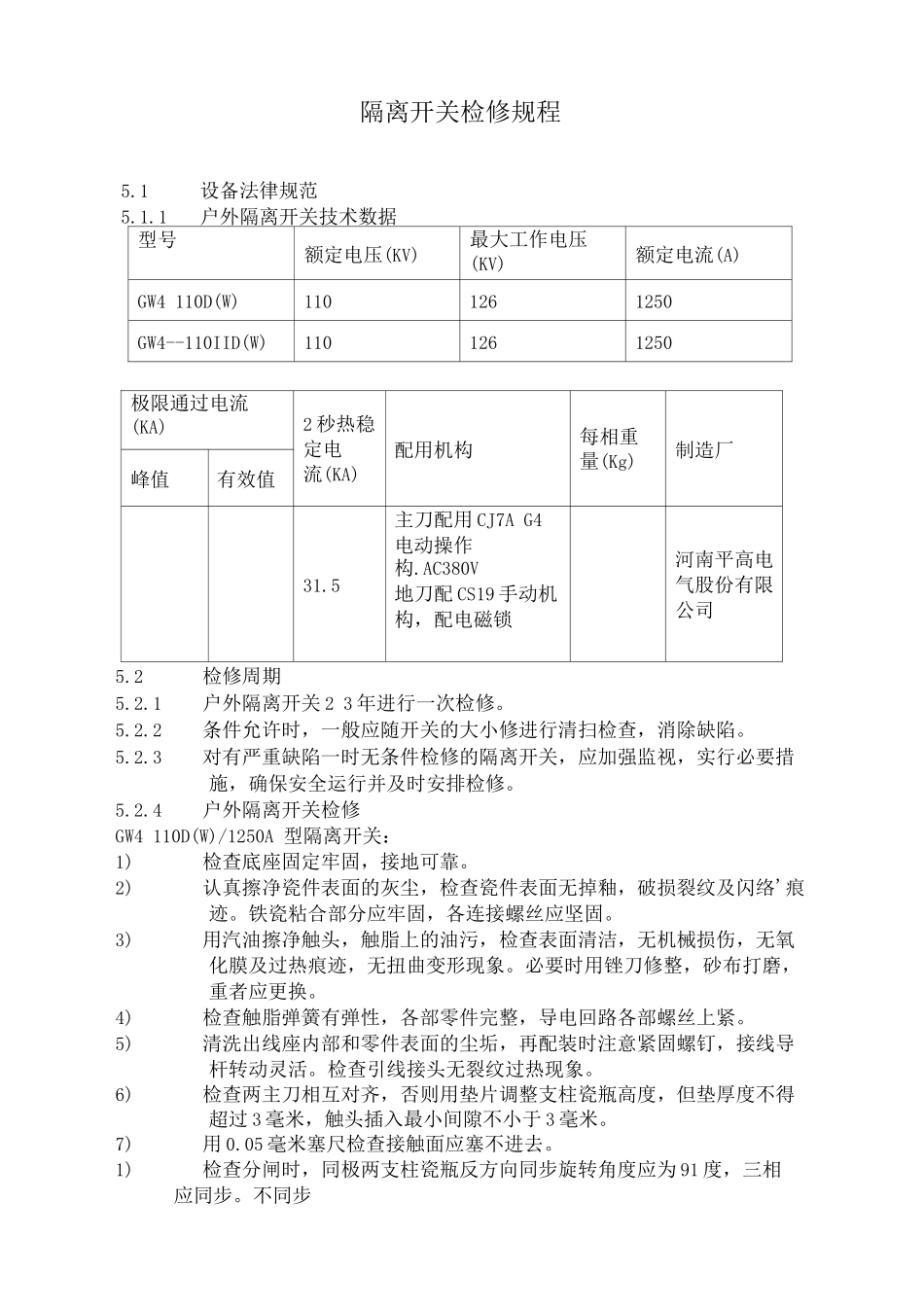

隔离开关检修规程5.1设备法律规范5.1.1户外隔离开关技术数据型号额定电压(KV)最大工作电压(KV)额定电流(A)GW4 110D(W)1101261250GW4--110IID(W)11012612505.2检修周期5.2.1户外隔离开关 2 3 年进行一次检修。5.2.2条件允许时，一般应随开关的大小修进行清扫检查，消除缺陷。5.2.3对有严重缺陷一时无条件检修的隔离开关，应加强监视，实行必要措施，确保安全运行并及时安排检修。5.2.4户外隔离开关检修GW4 110D(W)/1250A 型隔离开关：1)检查底座固定牢固，接地可靠。2)认真擦净瓷件表面的灰尘，检查瓷件表面无掉釉，破损裂纹及闪络'痕迹。铁瓷粘合部分应牢固，各连接螺丝应坚固。3)用汽油擦净触头，触脂上的油污，检查表面清洁，无机械损伤，无氧化膜及过热痕迹，无扭曲变形现象。必要时用锉刀修整，砂布打磨，重者应更换。4)检查触脂弹簧有弹性，各部零件完整，导电回路各部螺丝上紧。5)清洗出线座内部和零件表面的尘垢，再配装时注意紧固螺钉，接线导杆转动灵活。检查引线接头无裂纹过热现象。6)检查两主刀相互对齐，否则用垫片调整支柱瓷瓶高度，但垫厚度不得超过 3 毫米，触头插入最小间隙不小于 3 毫米。7)用 0.05 毫米塞尺检查接触面应塞不进去。1)检查分闸时，同极两支柱瓷瓶反方向同步旋转角度应为 91 度，三相应同步。不同步极限通过电流(KA)2 秒热稳定电流(KA)配用机构每相重量(Kg)制造厂峰值有效值31.5主刀配用 CJ7A G4电动操作构.AC380V地刀配 CS19 手动机构，配电磁锁河南平高电气股份有限公司可改变同极间连杆的长度，拉开距离应足够。2）检查接地刀和主刀闸的机械联锁正确可靠，接地刀接触可靠。3）操作机构的检查：（1）检查各连接螺栓无松动，转动和滑动部位是否灵活.（2）辅助开关动作是否正确。（3）转动角度是否为 180 度。（4）检查完毕，在转动磨擦部分涂凡士林。4）检查调整完毕，并操作三次应灵活。油漆完整，相位标志正确。
