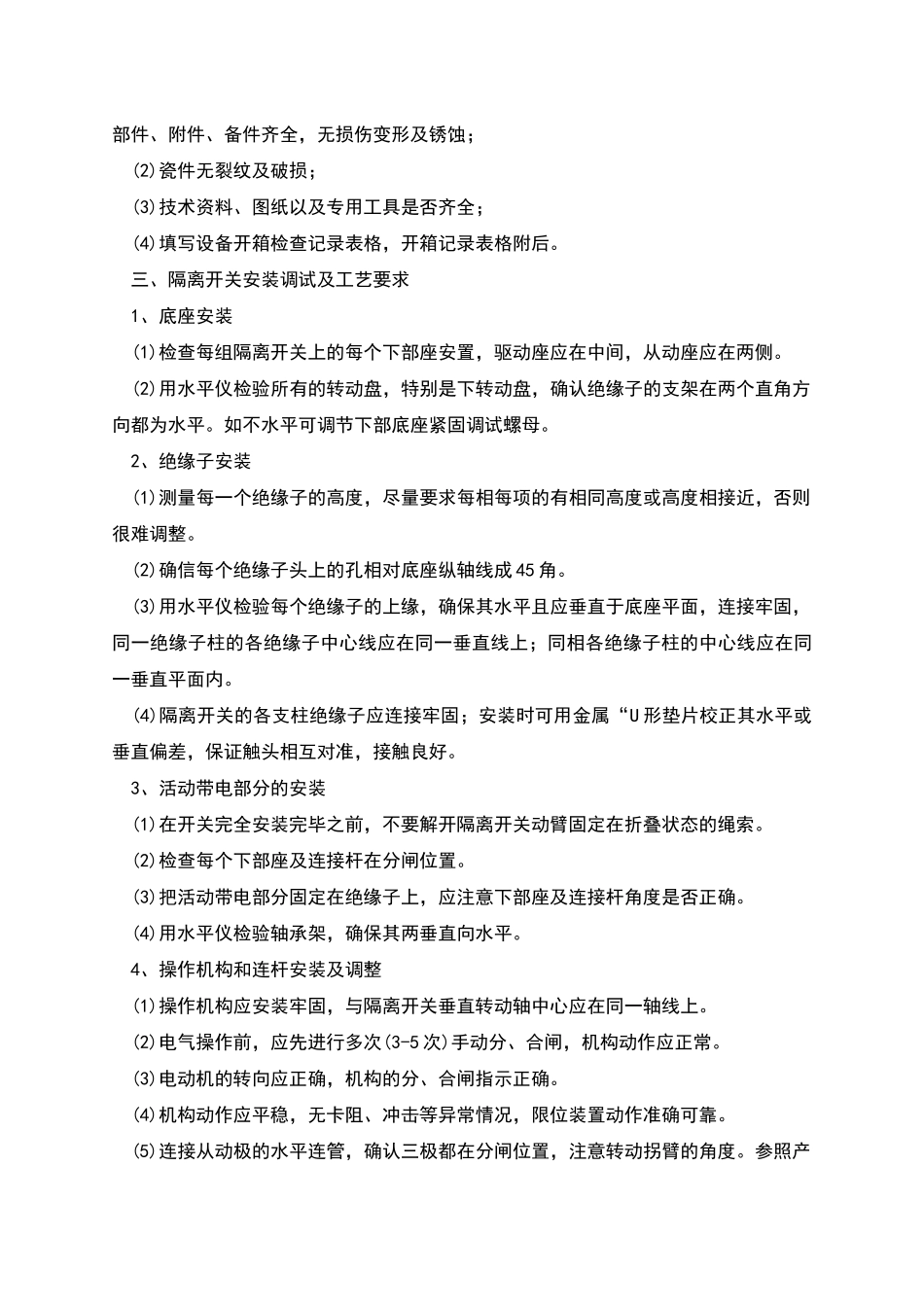

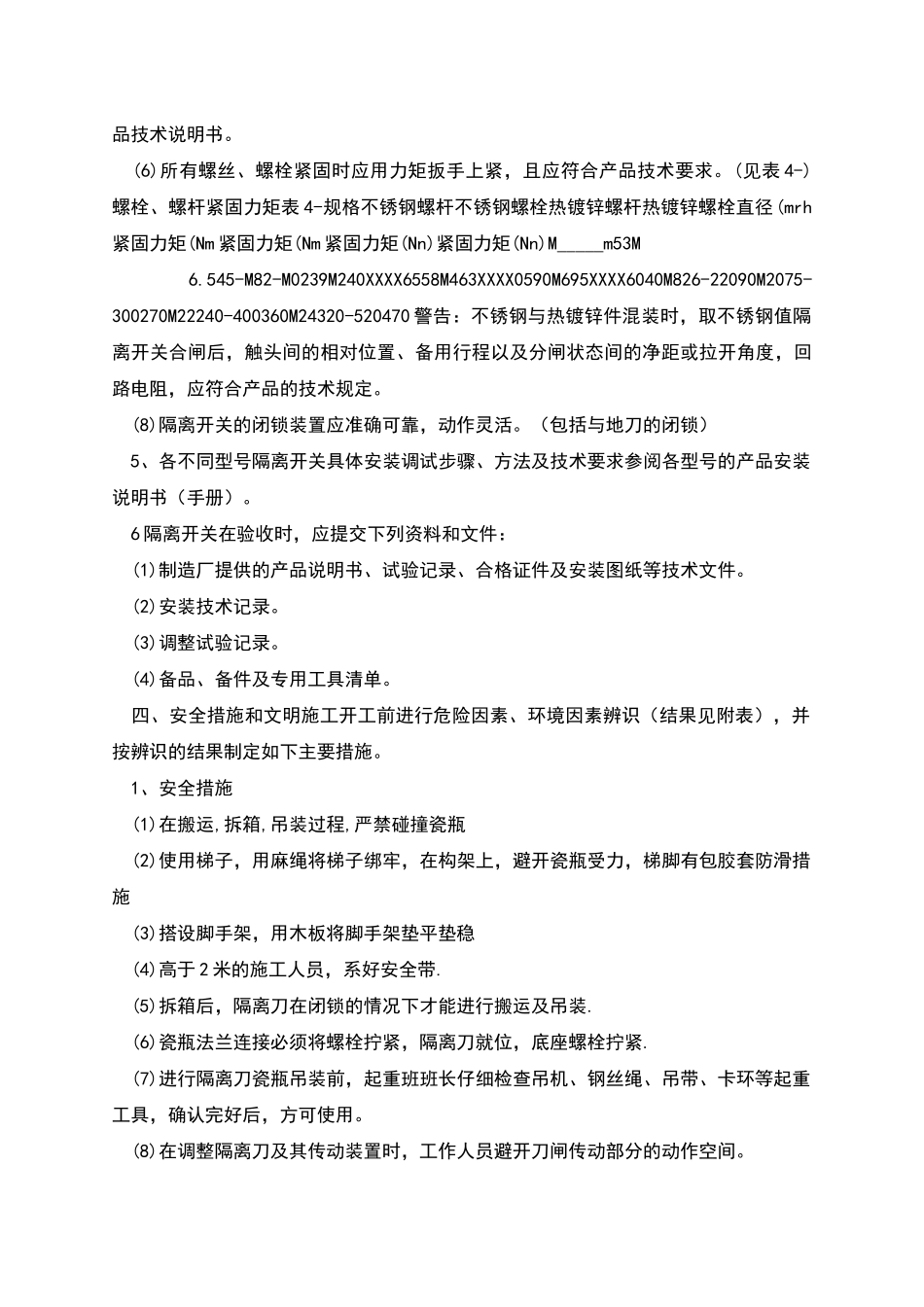

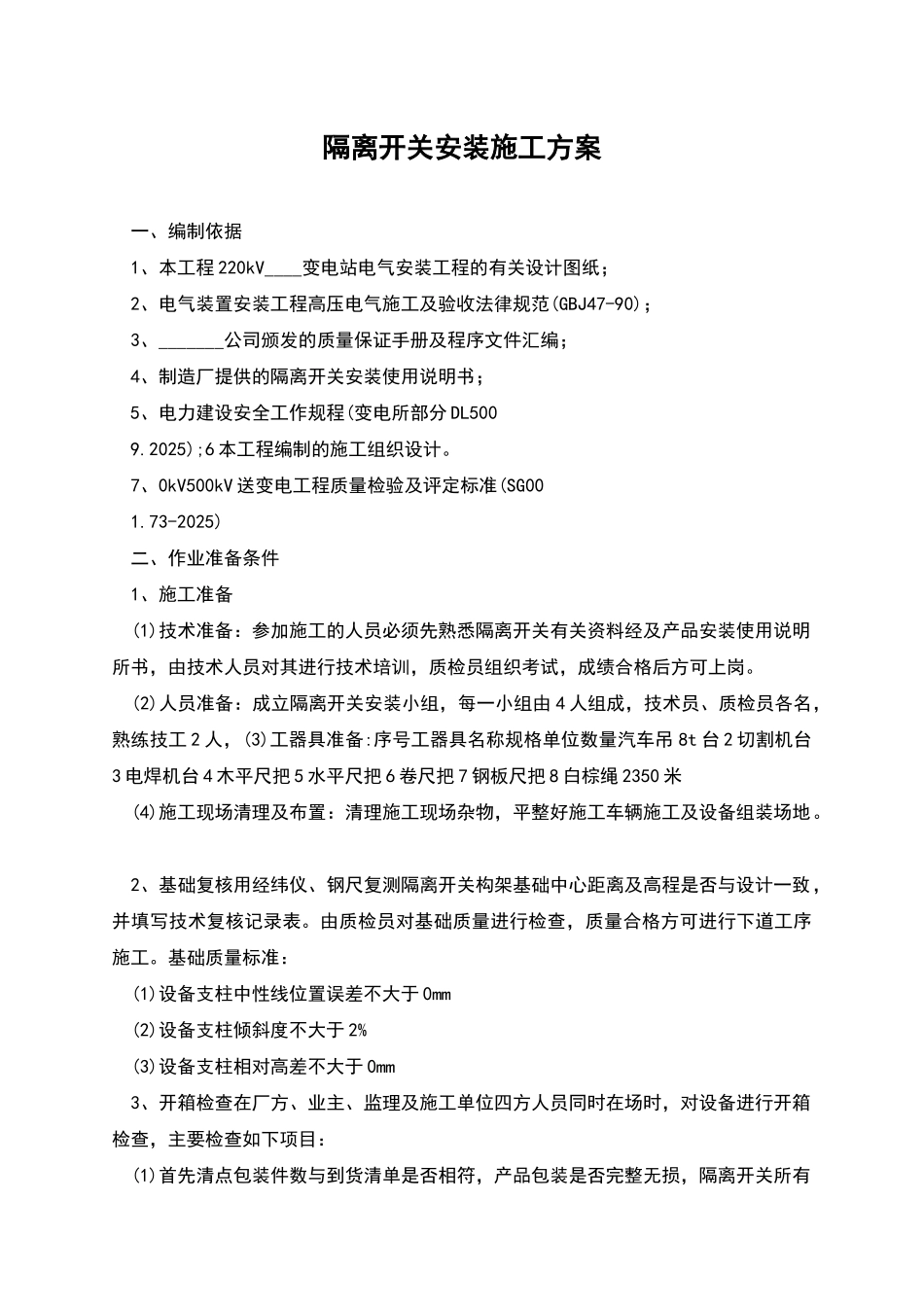

隔离开关安装施工方案 一、编制依据 1、本工程 220kV____变电站电气安装工程的有关设计图纸； 2、电气装置安装工程高压电气施工及验收法律规范(GBJ47-90)； 3、_______公司颁发的质量保证手册及程序文件汇编； 4、制造厂提供的隔离开关安装使用说明书； 5、电力建设安全工作规程(变电所部分 DL500 9.2025);6 本工程编制的施工组织设计。 7、0kV500kV 送变电工程质量检验及评定标准(SG00 1.73-2025) 二、作业准备条件 1、施工准备 (1)技术准备：参加施工的人员必须先熟悉隔离开关有关资料经及产品安装使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。 (2)人员准备：成立隔离开关安装小组，每一小组由 4 人组成，技术员、质检员各名，熟练技工 2 人，(3)工器具准备:序号工器具名称规格单位数量汽车吊 8t 台 2 切割机台3 电焊机台 4 木平尺把 5 水平尺把 6 卷尺把 7 钢板尺把 8 白棕绳 2350 米 (4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。 2、基础复核用经纬仪、钢尺复测隔离开关构架基础中心距离及高程是否与设计一致，并填写技术复核记录表。由质检员对基础质量进行检查，质量合格方可进行下道工序施工。基础质量标准： (1)设备支柱中性线位置误差不大于 0mm (2)设备支柱倾斜度不大于 2% (3)设备支柱相对高差不大于 0mm 3、开箱检查在厂方、业主、监理及施工单位四方人员同时在场时，对设备进行开箱检查，主要检查如下项目： (1)首先清点包装件数与到货清单是否相符，产品包装是否完整无损，隔离开关所有部件、附件、备件齐全，无损伤变形及锈蚀； (2)瓷件无裂纹及破损； (3)技术资料、图纸以及专用工具是否齐全； (4)填写设备开箱检查记录表格，开箱记录表格附后。 三、隔离开关安装调试及工艺要求 1、底座安装 (1)检查每组隔离开关上的每个下部座安置，驱动座应在中间，从动座应在两侧。 (2)用水平仪检验所有的转动盘，特别是下转动盘，确认绝缘子的支架在两个直角方向都为水平。如不水平可调节下部底座紧固调试螺母。 2、绝缘子安装 (1)测量每一个绝缘子的高度，尽量要求每相每项的有相同高度或高度相接近，否则很难调整。 (2)确信每个绝缘子头上的孔相对底座纵轴线成 45 角。 (3)用水平仪检验每个绝缘子的上缘，确保其水平且应垂直于底座平面，连接牢固，同一绝缘子柱的各绝缘子中心线应在同一垂直线上；同相...
