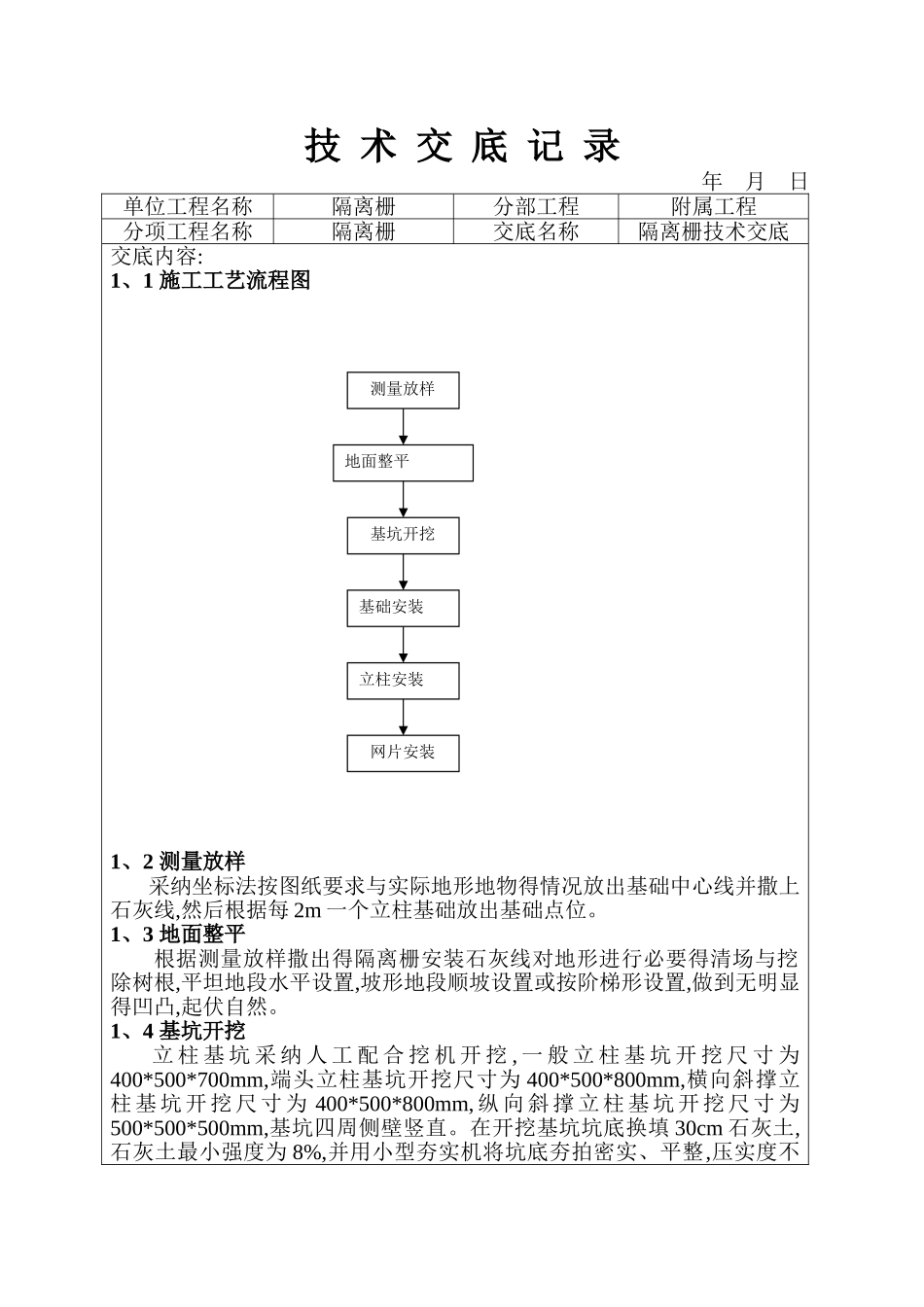

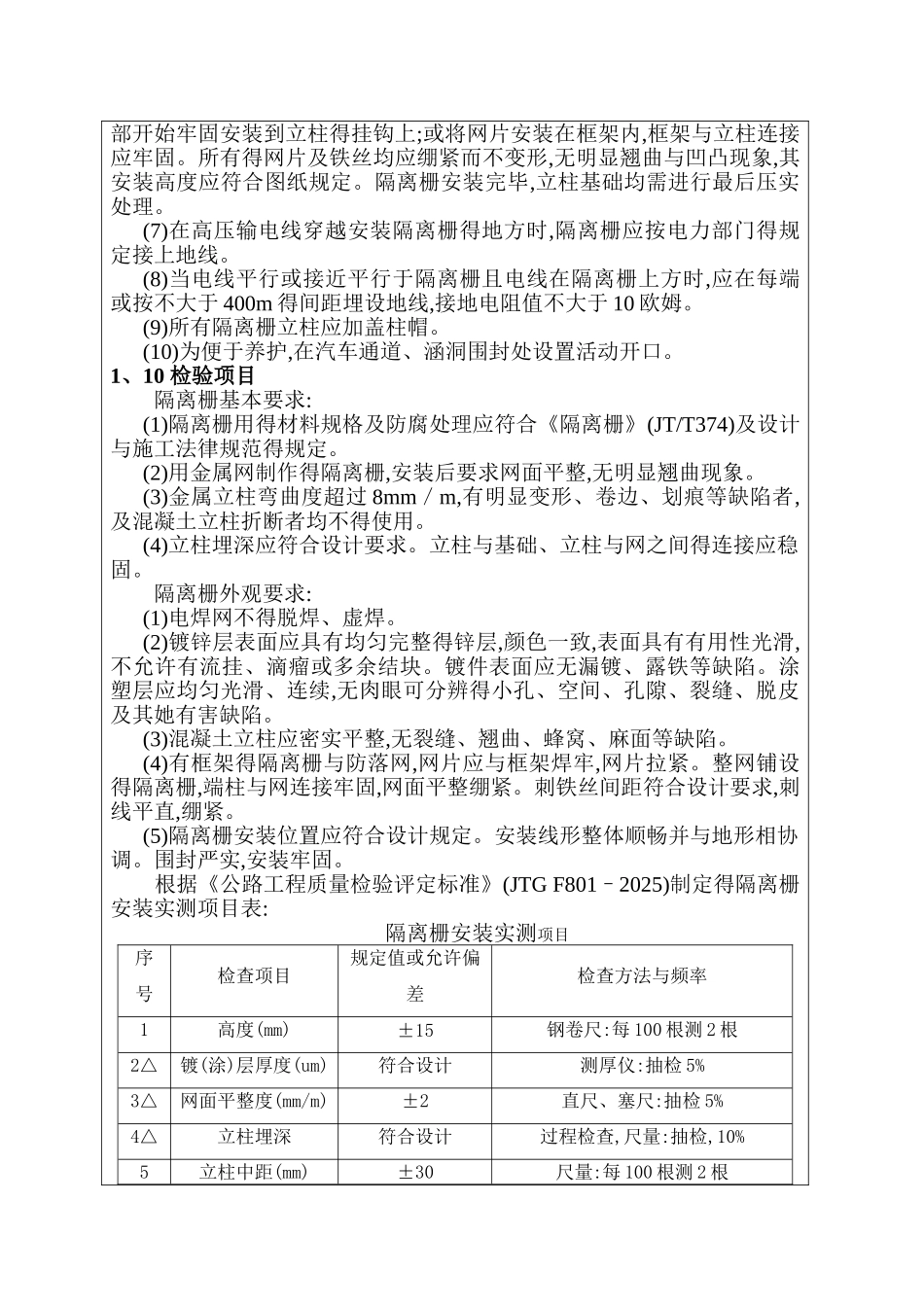

技 术 交 底 记 录 年 月 日单位工程名称隔离栅分部工程附属工程分项工程名称隔离栅交底名称隔离栅技术交底交底内容:1、1 施工工艺流程图 1、2 测量放样 采纳坐标法按图纸要求与实际地形地物得情况放出基础中心线并撒上石灰线,然后根据每 2m 一个立柱基础放出基础点位。1、3 地面整平根据测量放样撒出得隔离栅安装石灰线对地形进行必要得清场与挖除树根,平坦地段水平设置,坡形地段顺坡设置或按阶梯形设置,做到无明显得凹凸,起伏自然。1、4 基坑开挖 立 柱 基 坑 采 纳 人 工 配 合 挖 机 开 挖 , 一 般 立 柱 基 坑 开 挖 尺 寸 为400*500*700mm,端头立柱基坑开挖尺寸为 400*500*800mm,横向斜撑立柱 基 坑 开 挖 尺 寸 为 400*500*800mm, 纵 向 斜 撑 立 柱 基 坑 开 挖 尺 寸 为500*500*500mm,基坑四周侧壁竖直。在开挖基坑坑底换填 30cm 石灰土,石灰土最小强度为 8%,并用小型夯实机将坑底夯拍密实、平整,压实度不 基坑开挖地面整平基础安装立柱安装 网片安装 测量放样小于 93%。1、5 基础安装 基础安装前,基坑得尺寸及基坑间距必须经监理工程师检测,符合要求后方可进行基础安装。基础安装时应分段进行,先安装两端得基础,然后拉线安装中间得基础,严禁出现基础外漏情况,并用小型压路机对基础周围进行压实,压实度不小于 93%。1、6 立柱安装立柱安装时应分段进行,先安装两端得立柱,然后拉线安装中间得立柱。立柱插入基础后必须保证立柱得稳固,以及与基础得连接紧密,并用小线对立柱安装得顺直度进行检测。从纵向瞧,立柱得轴线必须在一条直线上,不得出现参差不齐得现象;从高度瞧,柱顶必须平顺,不得出现高低不平得现象。隔离栅立柱每隔 20m(特别路段适当加密)设置一个端头立柱、一道横向斜撑与一组纵向斜撑。在改变方向得地方,立柱必须设三向斜撑,;在地势起伏较大路段,应在变坡点处加设斜撑,以保证隔离栅得稳定。斜撑与地面成 45 度角。1、7 网片安装网片安装前,立柱得线形、埋深、高度以及与基础连接得稳固性必须经监理工程师检测,符合要求后方可进行网片施工。焊接网片安装时从端头立柱开始,先将金属网挂在支柱挂钩上,并按图纸设计大样处理端部,然后沿纵向陡坡处根据实际情况确定焊接网形状,并按图纸设计安装网片。安装隔离栅网片时,按图纸规定得方式从立柱端部开始安装在立柱得连接件上,所有网片与立柱得连接均绷紧而不变形。1、8 特别情形安装(1)隔离栅遇到旱桥梁...
