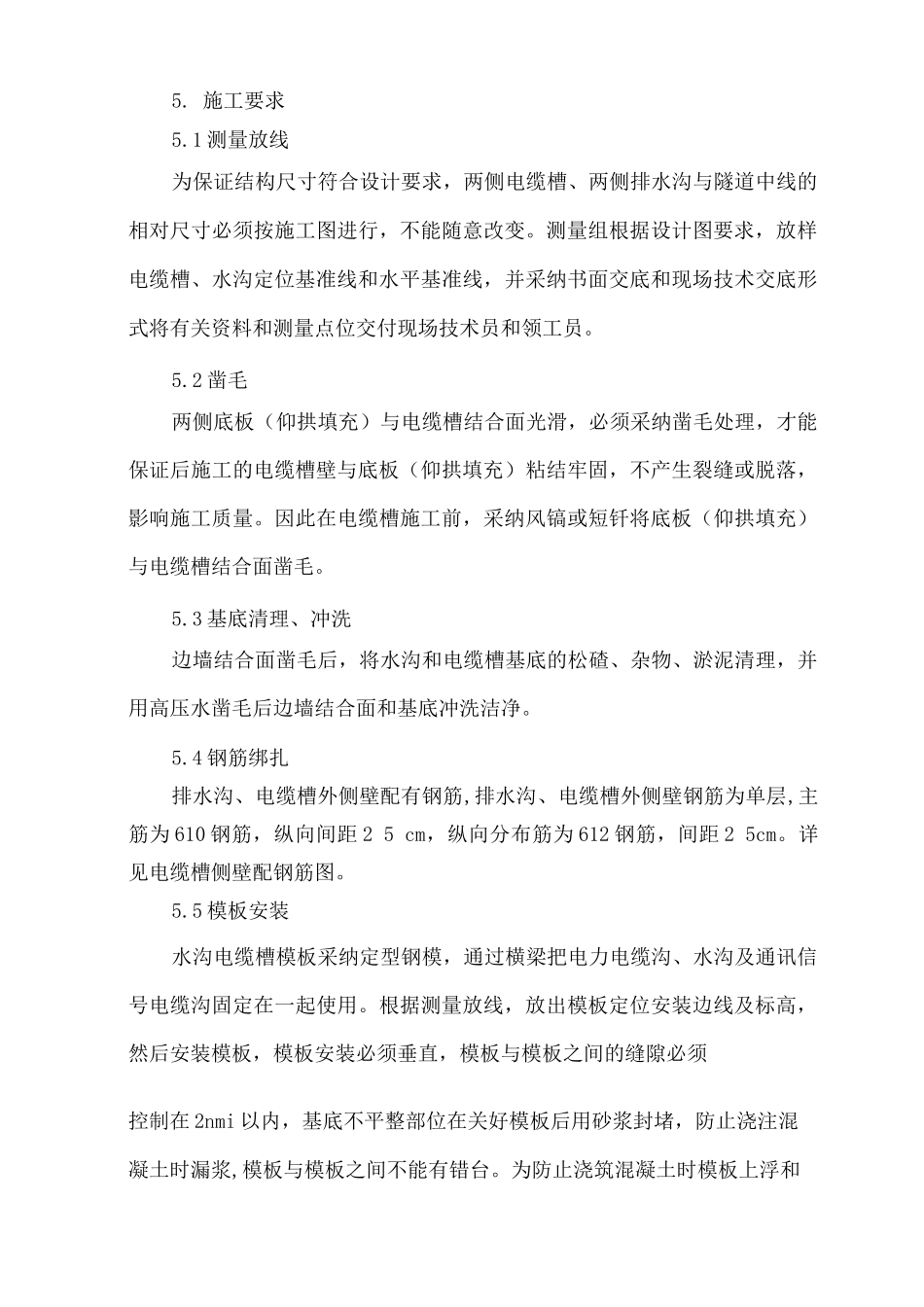

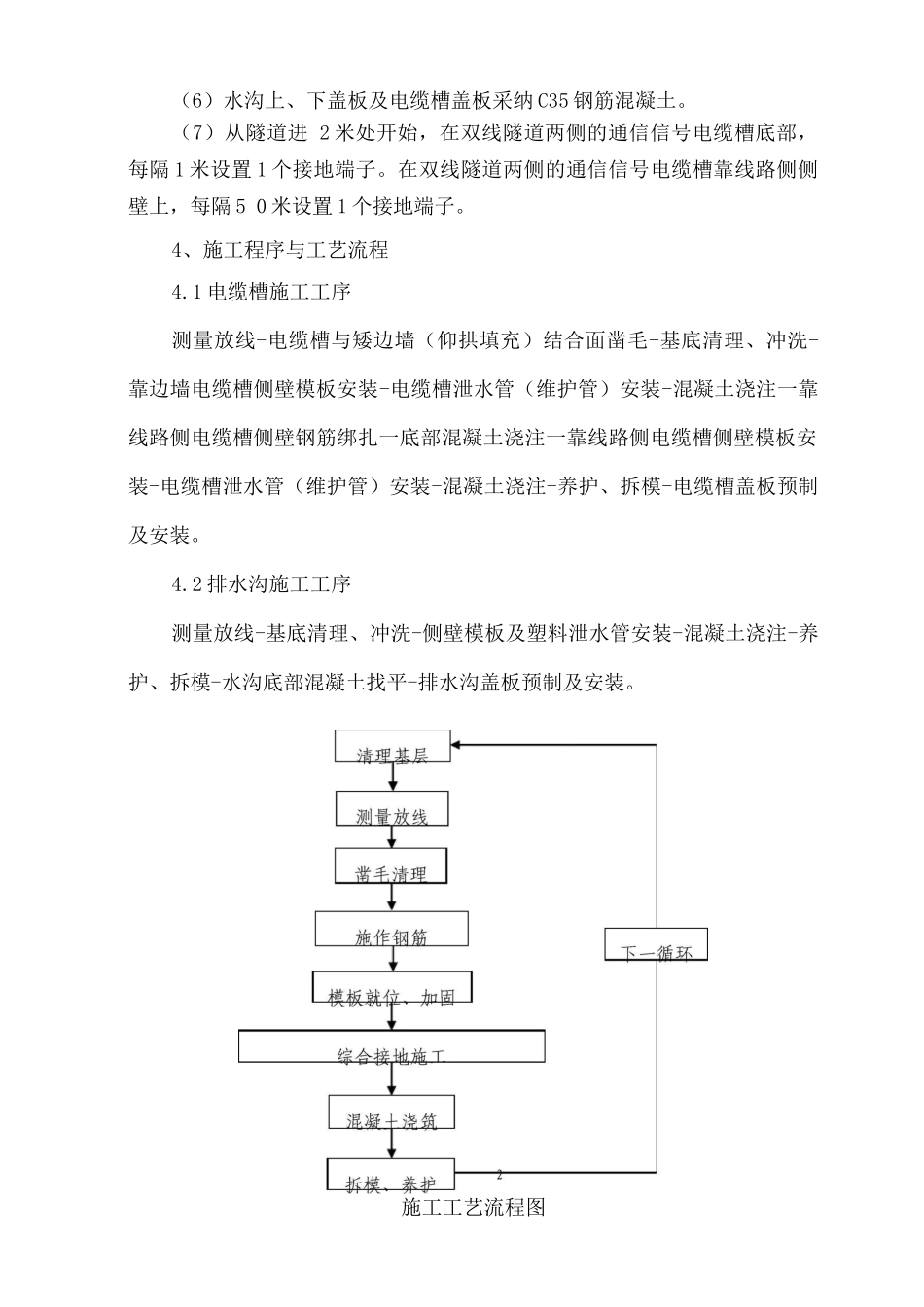

隧道水沟、电缆槽施工作业指导书1、适用范围适用于********隧道水沟、电缆槽施工作业。2、作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉施工技术规程和技术标准。制定施工安全保证措施。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。2.2 外业技术准备(1) 施工前必须对预留水沟电缆槽位置、高程等技术数据进行检查和复核，符合设计要求，以确保水沟、电缆槽不侵入隧道路面宽度。(2) 原材料试验和混凝土配合比的选定。(3)施工机械、模板应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械模板。(4)施工预埋件等材料准备。3、技术要求(1) 在施工电缆槽槽身混凝土时要结合各种预埋管线图和预留洞室施工，保证预埋管线相通。(2)为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移 1cm，但必须保证模板垂直、槽壁厚度、和槽内净空尺寸。(3 )在施工电缆槽槽身混凝土时要结合各种预埋件、管线图和预埋洞室施工，保证预埋管线相通。(4) 设置双侧排水沟电缆槽，侧沟采纳双层盖板保温措施。(5) 水沟及电缆槽身采纳 C25 混凝土，槽身靠线路一侧配置单层钢筋，通讯信号电缆槽内设置沟槽分割钢筋，侧边与仰拱填充面设置链接钢筋。（6）水沟上、下盖板及电缆槽盖板采纳 C35 钢筋混凝土。（7）从隧道进 2 米处开始，在双线隧道两侧的通信信号电缆槽底部，每隔 1 米设置 1 个接地端子。在双线隧道两侧的通信信号电缆槽靠线路侧侧壁上，每隔 5 0 米设置 1 个接地端子。4、施工程序与工艺流程4.1 电缆槽施工工序测量放线-电缆槽与矮边墙（仰拱填充）结合面凿毛-基底清理、冲洗-靠边墙电缆槽侧壁模板安装-电缆槽泄水管（维护管）安装-混凝土浇注一靠线路侧电缆槽侧壁钢筋绑扎一底部混凝土浇注一靠线路侧电缆槽侧壁模板安装-电缆槽泄水管（维护管）安装-混凝土浇注-养护、拆模-电缆槽盖板预制及安装。4.2 排水沟施工工序测量放线-基底清理、冲洗-侧壁模板及塑料泄水管安装-混凝土浇注-养护、拆模-水沟底部混凝土找平-排水沟盖板预制及安装。施工工艺流程图5. 施工要求5.1 测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。测量组根据设计图要求，放样电缆槽、水沟...
