隧道监测方案样本

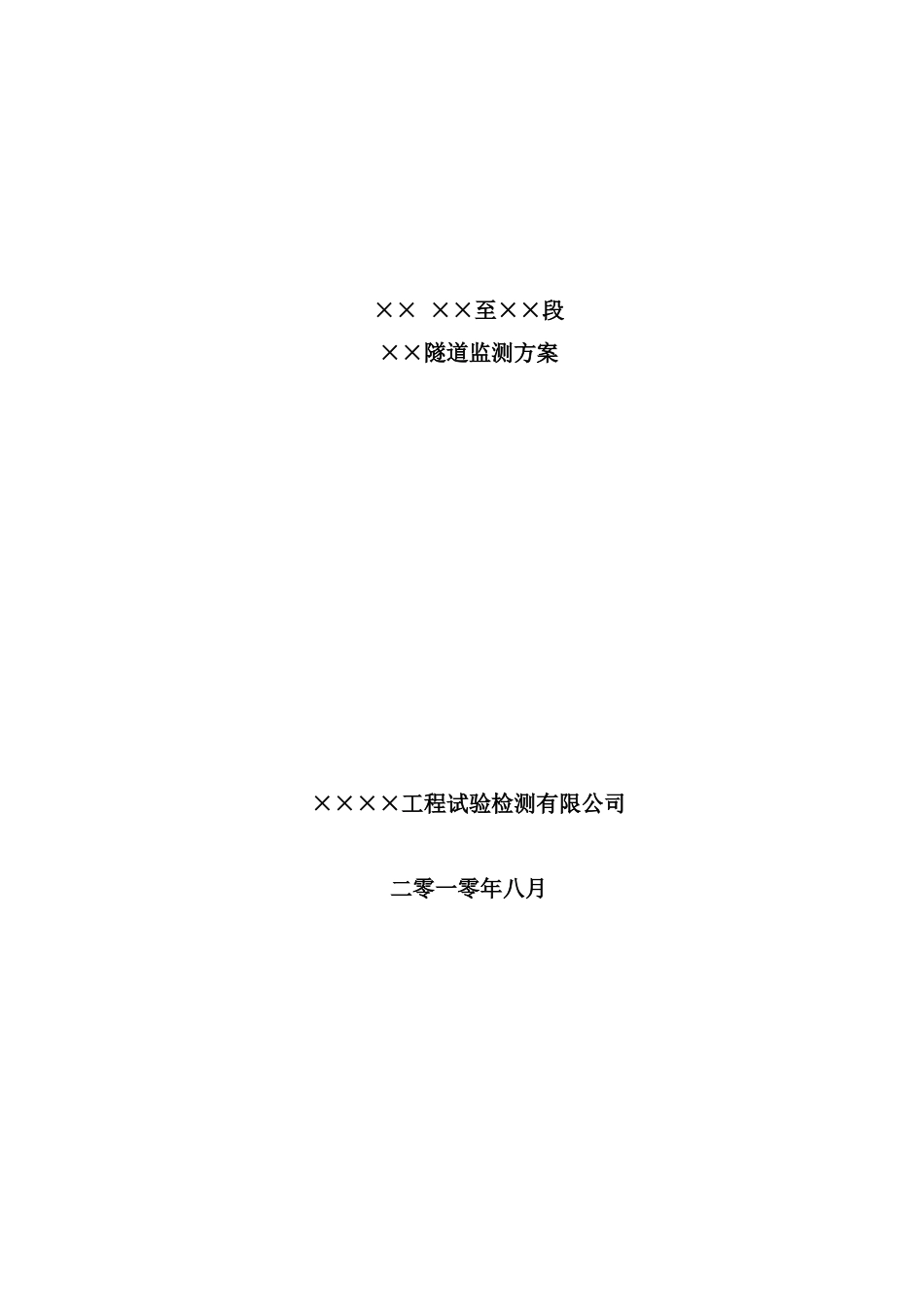

隧道监测方案样本_第1页
1/14

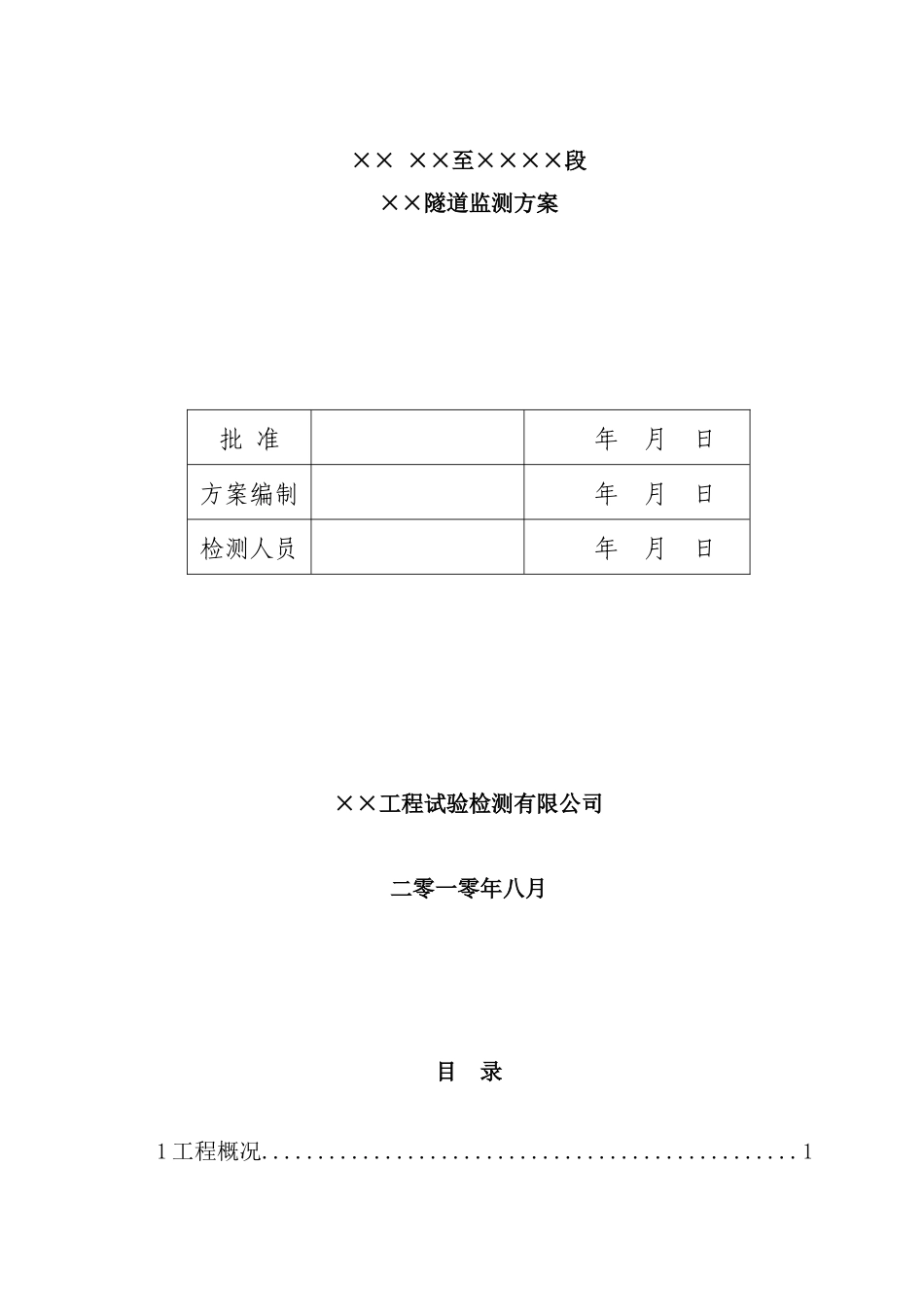

隧道监测方案样本_第2页
2/14
隧道监测方案样本_第3页
3/14
×× ××至××段××隧道监测方案××××工程试验检测有限公司二零一零年八月×× ××至××××段××隧道监测方案批 准 年 月 日方案编制 年 月 日检测人员 年 月 日××工程试验检测有限公司二零一零年八月目 录1 工程概况................................................12 监控内容................................................13 监测依据................................................14 人员及仪器设备..........................................25 监测频率................................................36 监测方法................................................47 数据整理分析与反馈......................................88 报告..................................................101 工程概况××隧道(ZK106+227~ZK108+398、 YK106+065~YK108+400)位于××, 左线长度 2171 米, 右线长度 2335 米, 属长隧道。隧址区属于低山地貌区。地形起伏较大, 山体上植被稀少。隧道轴线横穿基岩山脊, 隧道洞身表层为黄土覆盖, 进出口段基岩裸露, 洞身段主要为中三叠系××组砂岩及泥岩。隧道最大埋深约 210m。隧道进出口及其洞身地层为中三叠统××组砂岩、 泥岩组成, 在山脊分部第四系风积黄土。勘察区大地构造单元属于中朝准地台鄂尔多斯地块南缘隆起带北侧, 也称为渭北隆起带。隧道区位于复式背斜北翼, 主要出露三叠系地层, 次级褶皱宽缓, 大部分地段地层近于水平, 仅在发育次级褶皱地段地层发生倾斜, 倾角介于 10 o~35 o之间。区内断裂构造不甚发育 地壳运动相对比较微弱。根据中华人民共和国地震烈度区划分图( ) , 本区地震基本烈度为Ⅵ度区, 地震动峰值加速度 g=0.05,反应谱特征周期 s=0.45。隧道区地下水类型主要为黄土孔隙裂隙水及基岩裂隙水, 主要受大气降水补给, 富水较弱。进、 出口段隧道洞室位于地下水位以上, 在一般情况下可按无水考虑, 但在雨季, 特别是连续降水时段, 地表水入渗导致洞室形成渗水, 按大气降水入渗估算该段涌水量; 洞身段位于地下水以下, 分别按达西定律和水平廊道集水法计算 该 段 涌 水 量 。 隧 道 预 测 涌 水 量 左 线 为 1161.05m3/d, 右 线 为1181.84m3/d。2 监控内容根据招标文件、 设计资料以及现场实际情况, 对隧道进行超前地质预报、 周边位移、 拱顶下沉、 地表下沉进行监控...
