隧道超前小导管施工作业指导书

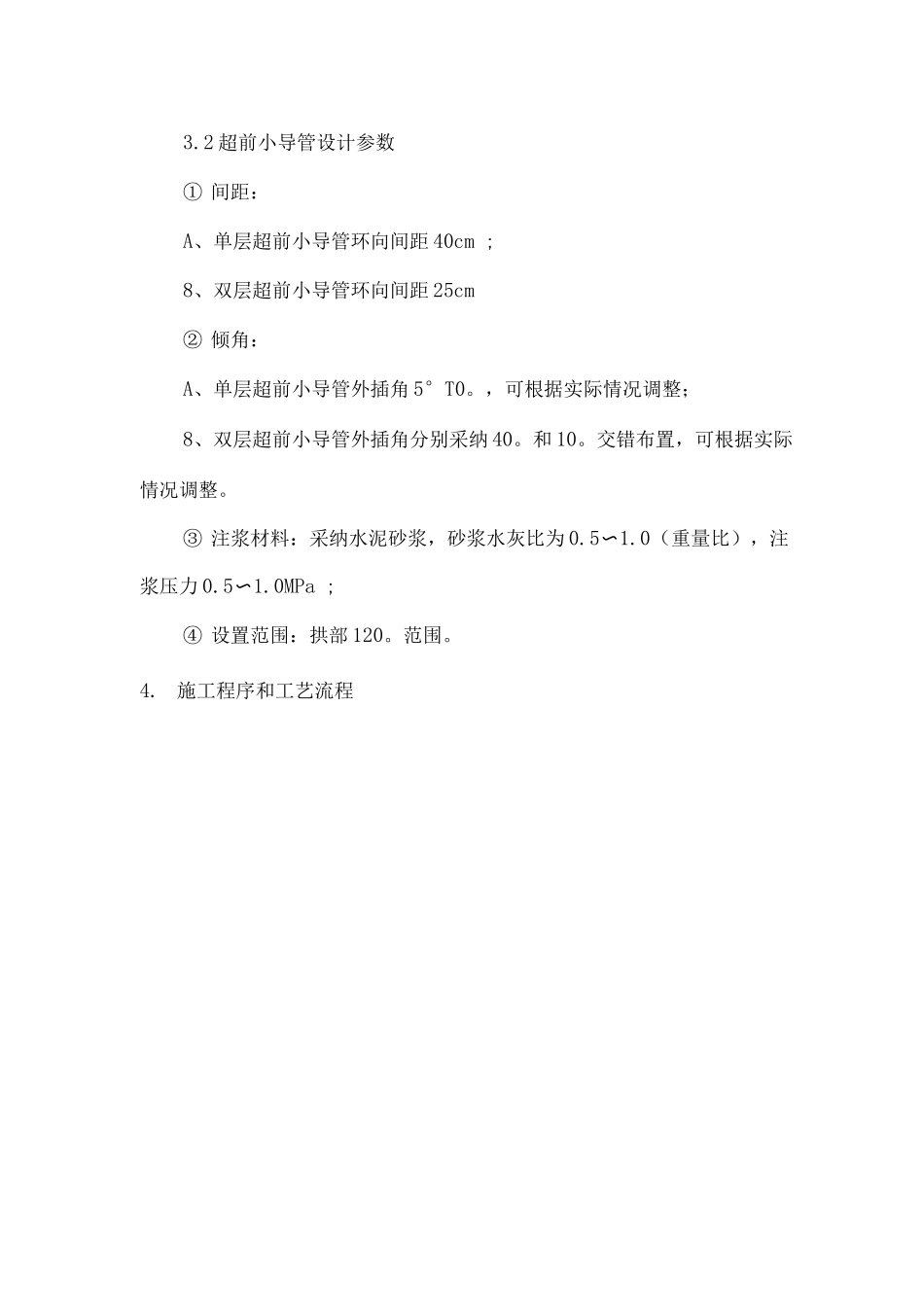

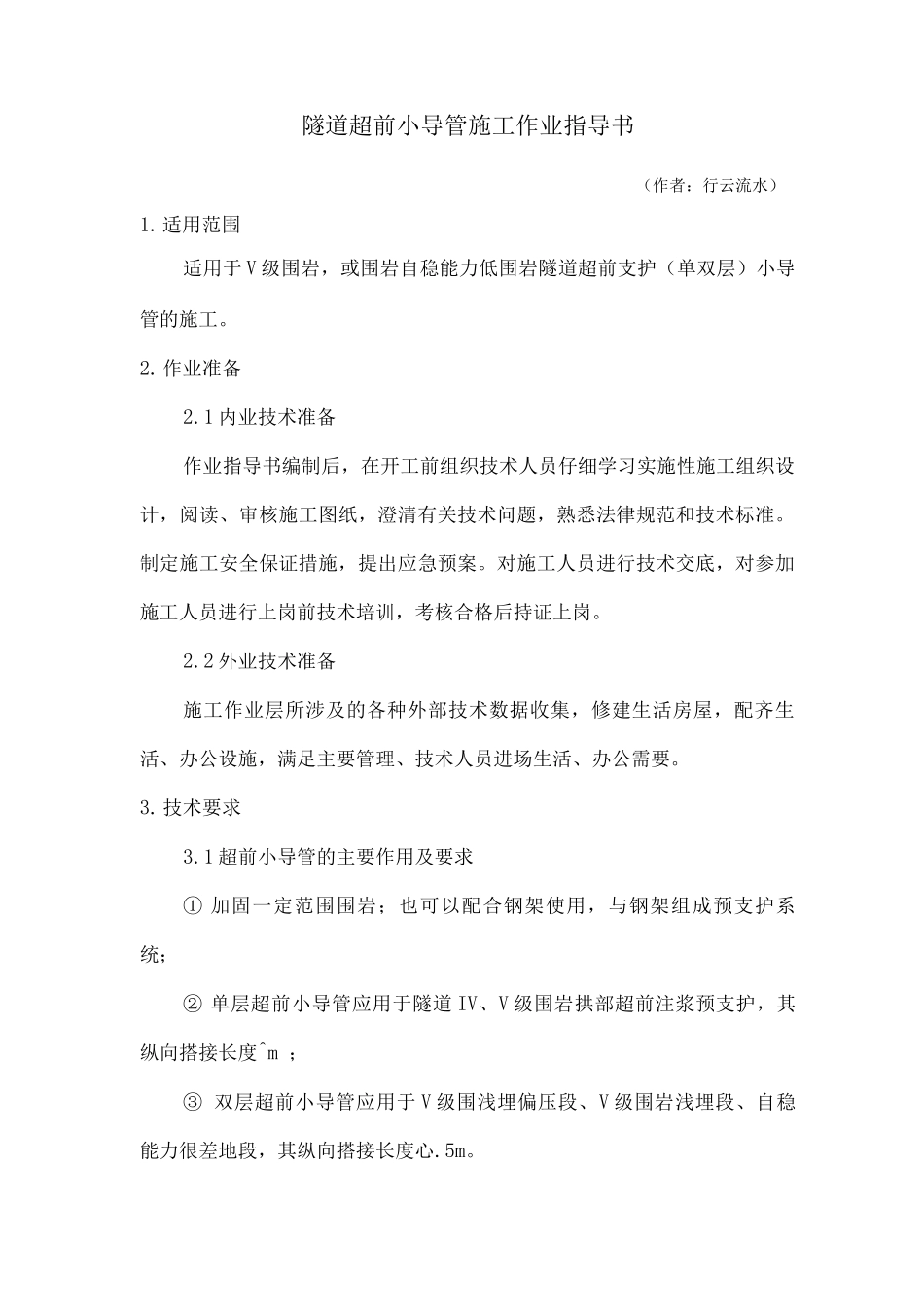

隧道超前小导管施工作业指导书（作者：行云流水）1.适用范围适用于 V 级围岩，或围岩自稳能力低围岩隧道超前支护（单双层）小导管的施工。2.作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层所涉及的各种外部技术数据收集，修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求3.1 超前小导管的主要作用及要求① 加固一定范围围岩；也可以配合钢架使用，与钢架组成预支护系统；② 单层超前小导管应用于隧道 IV、V 级围岩拱部超前注浆预支护，其纵向搭接长度^m ；③ 双层超前小导管应用于 V 级围浅埋偏压段、V 级围岩浅埋段、自稳能力很差地段，其纵向搭接长度心.5m。3.2 超前小导管设计参数① 间距：A、单层超前小导管环向间距 40cm ;8、双层超前小导管环向间距 25cm② 倾角：A、单层超前小导管外插角 5°T0。，可根据实际情况调整；8、双层超前小导管外插角分别采纳 40。和 10。交错布置，可根据实际情况调整。③ 注浆材料：采纳水泥砂浆，砂浆水灰比为 0.5〜1.0（重量比），注浆压力 0.5〜1.0MPa ;④ 设置范围：拱部 120。范围。4.施工程序和工艺流程图超前小导管施工工艺流程图5.施工工艺及施工要求5.1 施工准备（制作钢花管）小导管前端做成尖锥形，尾部焊接巾 8mm 钢筋加劲箍，管壁上每隔15cm 梅花型钻眼，眼孔直径为 10mm ，尾部长度不小于 10cm 作为不钻孔的止浆段，（单层设 10cm 止浆段，双层设 20cm 止浆段）。小导管构造见图5.1-1。.两成廉附抑 D Ci 诫毓鼬 超前小导管构造图 5.1-15.2 施工方法及工艺小导管安装⑴ 测量放样，在设计孔位上做好标记，用凿岩机钻钻孔，孔径较设计导管管径大 35mm 以上；⑵ 成孔后，将小导管按设计要求插入孔中，或用凿岩机直接将小导管从型钢钢架上部、中部打入，用锤击或钻机顶入，顶入长度不小于钢管长度的90%，外露部分支撑于开挖面后方的钢架上，与钢架共同组成预支护体系，并用高压风将钢管内砂石吹出；⑶ 小导管安设后，用塑胶泥封堵孔及周围裂隙，必要时在小导管附近及工作面喷射混凝土，以防止工作面坍塌。注浆⑴ 注浆前应进行压水试验...
