隧道钢架施工作业指导书

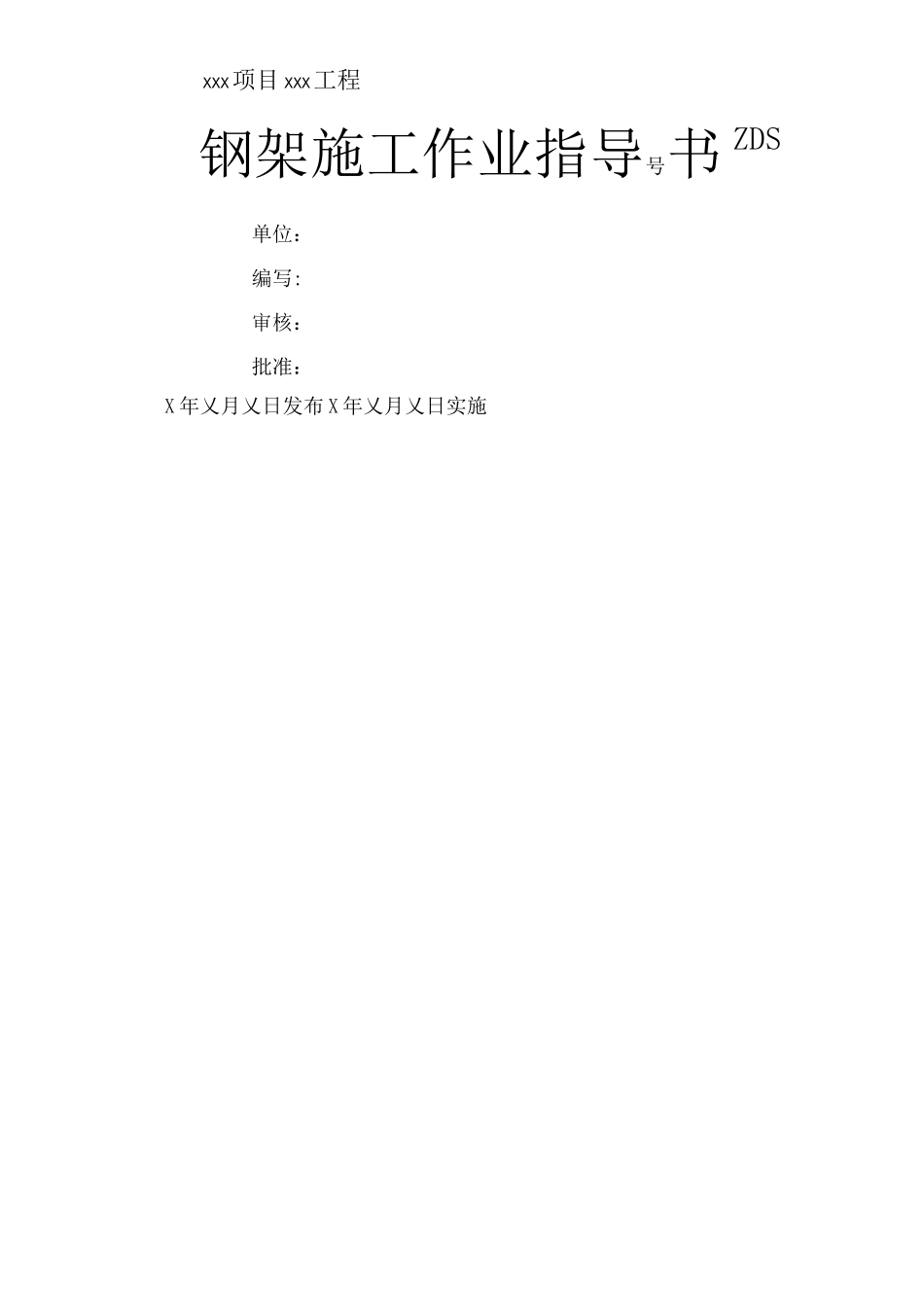

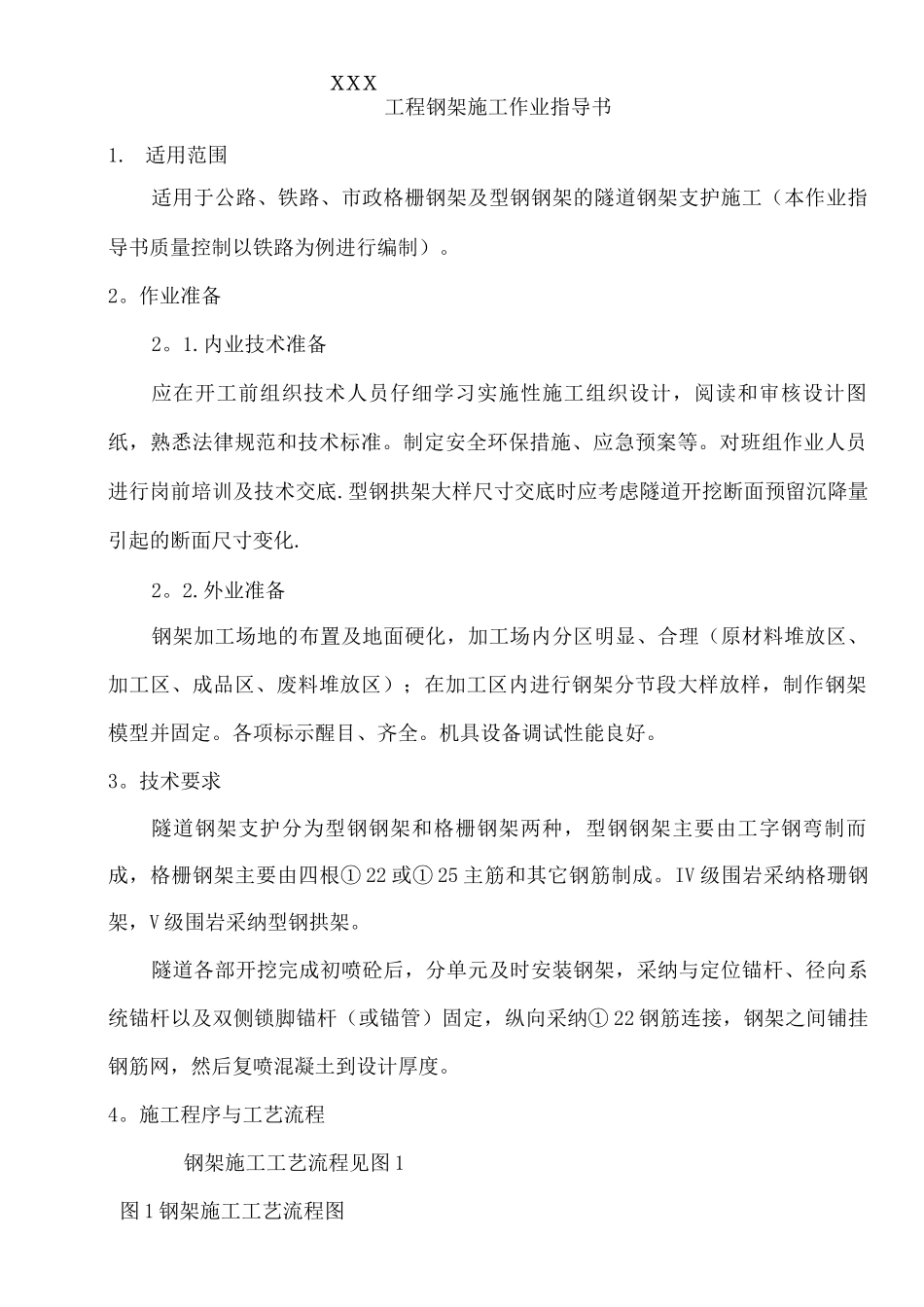

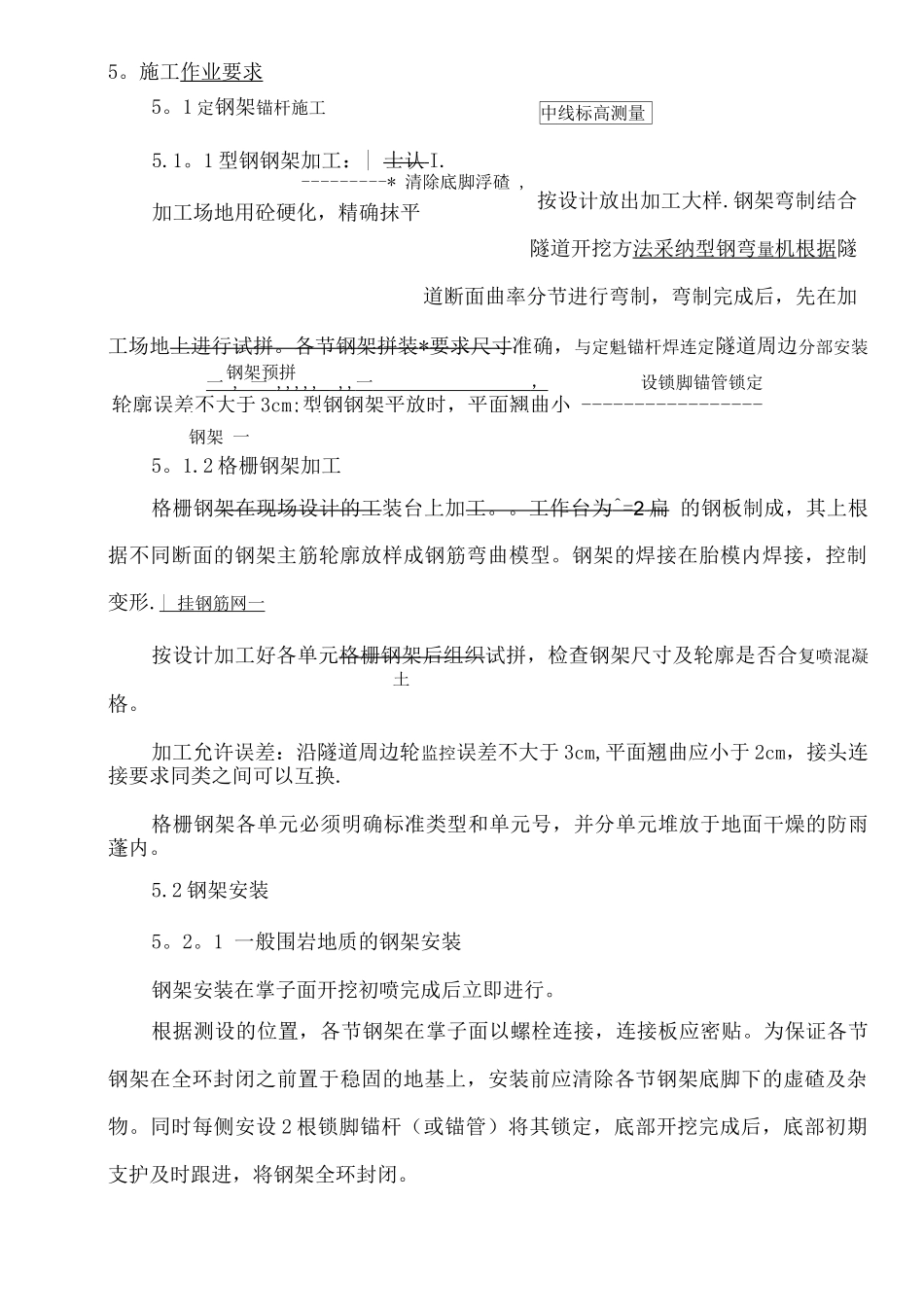

XXX项目 XXX工程钢架施工作业指导号书 ZDS单位：编写:审核：批准：X 年乂月乂日发布 X 年乂月乂日实施xxx工程钢架施工作业指导书1. 适用范围适用于公路、铁路、市政格栅钢架及型钢钢架的隧道钢架支护施工（本作业指导书质量控制以铁路为例进行编制）。2。作业准备2。1.内业技术准备应在开工前组织技术人员仔细学习实施性施工组织设计，阅读和审核设计图纸，熟悉法律规范和技术标准。制定安全环保措施、应急预案等。对班组作业人员进行岗前培训及技术交底.型钢拱架大样尺寸交底时应考虑隧道开挖断面预留沉降量引起的断面尺寸变化.2。2.外业准备钢架加工场地的布置及地面硬化，加工场内分区明显、合理（原材料堆放区、加工区、成品区、废料堆放区）；在加工区内进行钢架分节段大样放样，制作钢架模型并固定。各项标示醒目、齐全。机具设备调试性能良好。3。技术要求隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢弯制而成，格栅钢架主要由四根① 22 或① 25 主筋和其它钢筋制成。IV 级围岩采纳格珊钢架，V 级围岩采纳型钢拱架。隧道各部开挖完成初喷砼后，分单元及时安装钢架，采纳与定位锚杆、径向系统锚杆以及双侧锁脚锚杆（或锚管）固定，纵向采纳① 22 钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。4。施工程序与工艺流程钢架施工工艺流程见图 1图 1 钢架施工工艺流程图5。施工作业要求5。1 定钢架锚杆施工按设计放出加工大样.钢架弯制结合隧道开挖方法采纳型钢弯 量 机根据 隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。各节钢架拼装*要求尺寸准确，与定魁锚杆焊连定隧道周边分部安装钢架 一5。1.2 格栅钢架加工格栅钢架在现场设计的工装台上加工。。工作台为^=2 扁 的钢板制成，其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型。钢架的焊接在胎模内焊接，控制变形.| 挂钢筋网一 按设计加工好各单元格栅钢架后组织试拼，检查钢架尺寸及轮廓是否合复喷混凝土格。加工允许误差：沿隧道周边轮监控误差不大于 3cm,平面翘曲应小于 2cm，接头连接要求同类之间可以互换.格栅钢架各单元必须明确标准类型和单元号，并分单元堆放于地面干燥的防雨蓬内。5.2 钢架安装5。2。1 一般围岩地质的钢架安装钢架安装在掌子面开挖初喷完成后立即进行。根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。为保证各节钢架在全环封闭之前置于稳固的地基上，安装前应清除各...
