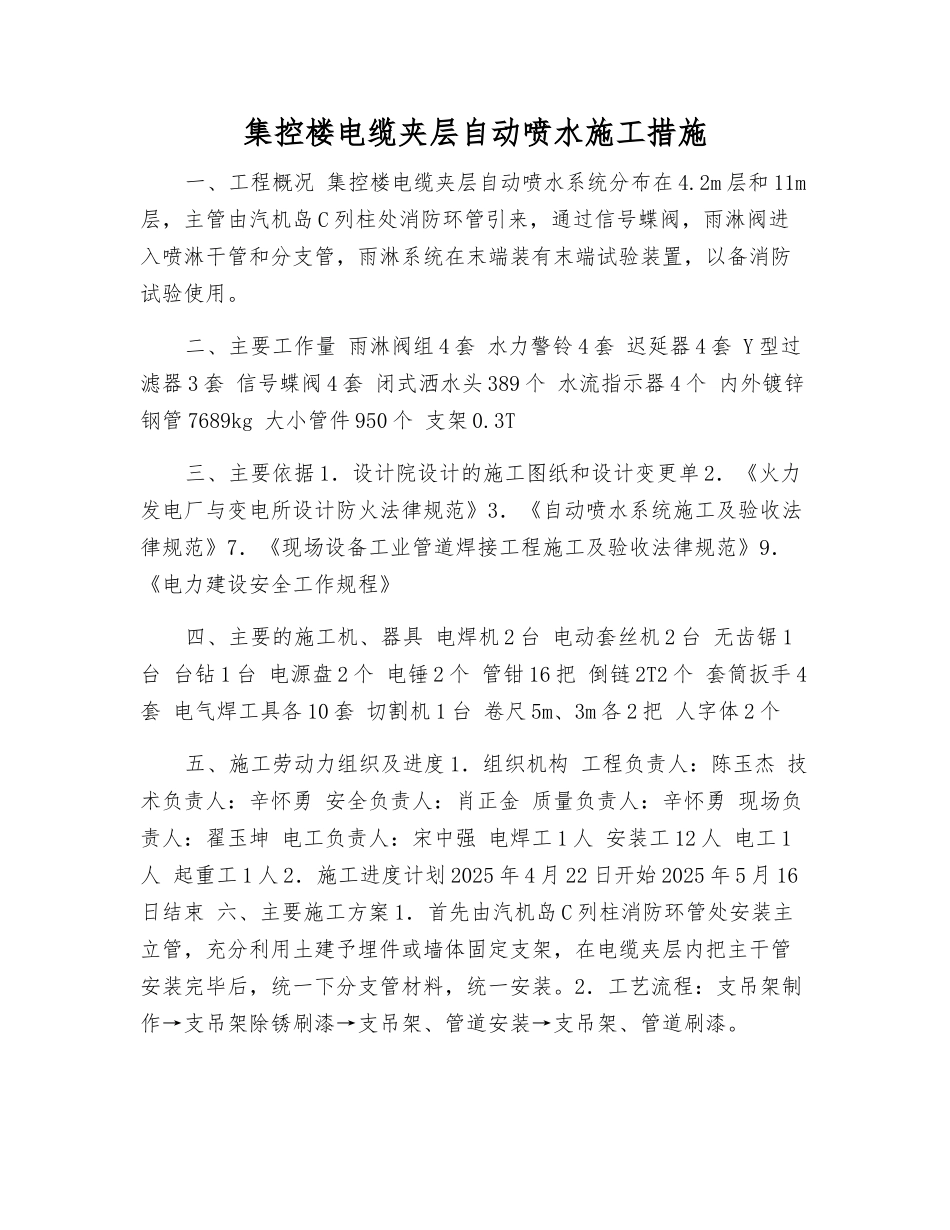

集控楼电缆夹层自动喷水施工措施一、工程概况 集控楼电缆夹层自动喷水系统分布在 4.2m 层和 11m层，主管由汽机岛 C 列柱处消防环管引来，通过信号蝶阀，雨淋阀进入喷淋干管和分支管，雨淋系统在末端装有末端试验装置，以备消防试验使用。二、主要工作量 雨淋阀组 4 套 水力警铃 4 套 迟延器 4 套 Y 型过滤器 3 套 信号蝶阀 4 套 闭式洒水头 389 个 水流指示器 4 个 内外镀锌钢管 7689kg 大小管件 950 个 支架 0.3T三、主要依据 1．设计院设计的施工图纸和设计变更单 2．《火力发电厂与变电所设计防火法律规范》3．《自动喷水系统施工及验收法律规范》7．《现场设备工业管道焊接工程施工及验收法律规范》9．《电力建设安全工作规程》四、主要的施工机、器具 电焊机 2 台 电动套丝机 2 台 无齿锯 1台 台钻 1 台 电源盘 2 个 电锤 2 个 管钳 16 把 倒链 2T2 个 套筒扳手 4套 电气焊工具各 10 套 切割机 1 台 卷尺 5m、3m 各 2 把 人字体 2 个五、施工劳动力组织及进度 1．组织机构 工程负责人：陈玉杰 技术负责人：辛怀勇 安全负责人：肖正金 质量负责人：辛怀勇 现场负责人：翟玉坤 电工负责人：宋中强 电焊工 1 人 安装工 12 人 电工 1人 起重工 1 人 2．施工进度计划 2025 年 4 月 22 日开始 2025 年 5 月 16日结束 六、主要施工方案 1．首先由汽机岛 C 列柱消防环管处安装主立管，充分利用土建予埋件或墙体固定支架，在电缆夹层内把主干管安装完毕后，统一下分支管材料，统一安装。2．工艺流程：支吊架制作→支吊架除锈刷漆→支吊架、管道安装→支吊架、管道刷漆。七、施工措施 （一）施工之前准备 1．施工之前所有参加此工程的施工人员要熟悉现场和施工图纸，掌握有关产品安装说明书。2．设计单位应已向施工单位进行施工技术交底 3．施工现场条件应当符合设计法律规范和要求和保证连续施工要求。设备材料，应当符合设计法律规范和要求和我国现行的有关标准的有关规定，并应具备出厂合格证书。4．施工图纸必须经过消防管理部门会审同意后的施工图。5．随时接受地方消防部门检查监督。 （二）管道安装 1．管道安装前应防止运输储存中的管道弯曲变形，并清除管内泥沙等杂物。2．安装中不得在管内存留杂物，并清理管内的焊渣、密封材料等残留物。3．输送卤代烷 1301 的管道，应用无缝钢管，其质量应当符合国家标准规定，无缝...
