集水井工程施工方案及施工工艺方法

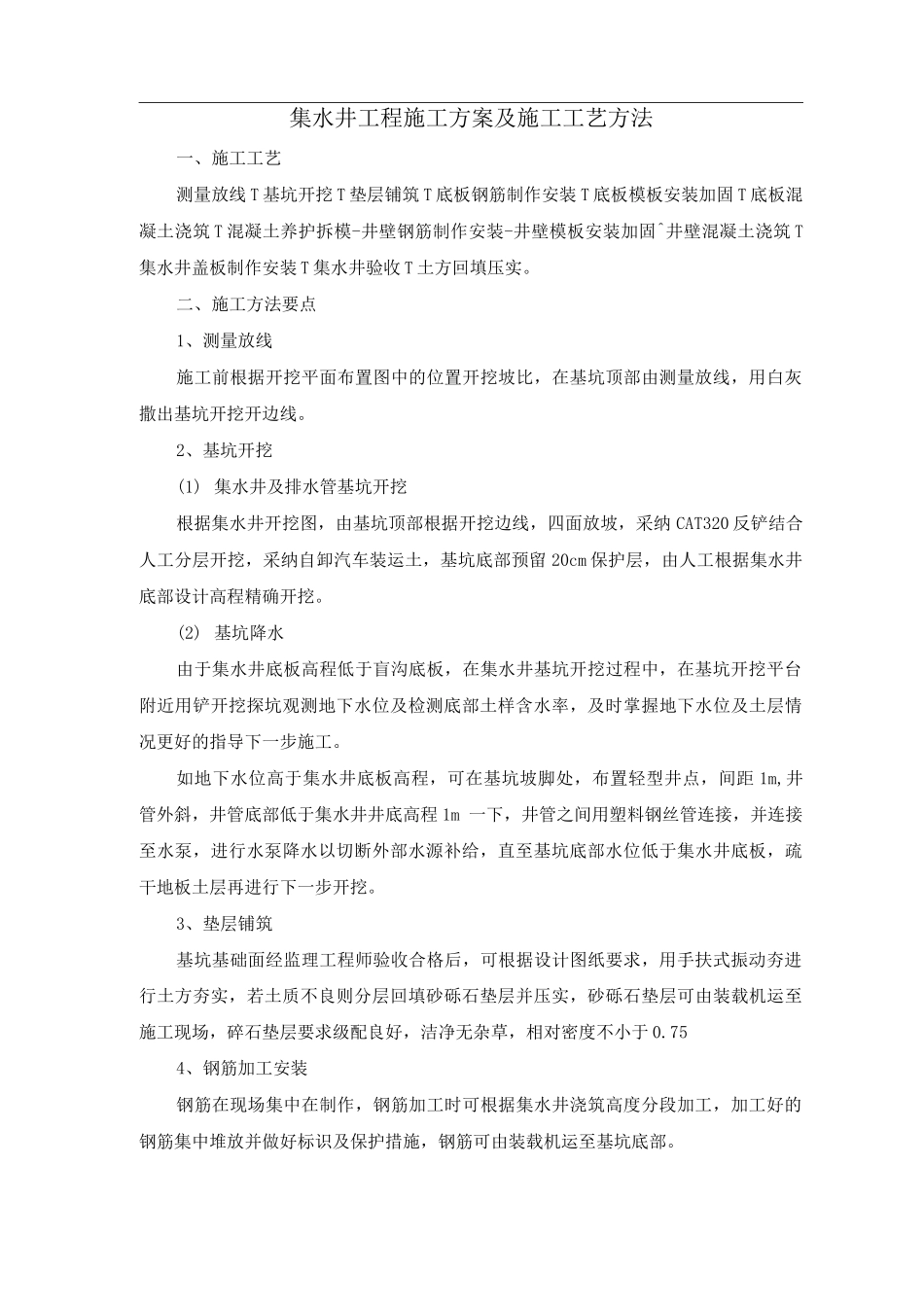

集水井工程施工方案及施工工艺方法_第1页
1/2
集水井工程施工方案及施工工艺方法_第2页
2/2
集水井工程施工方案及施工工艺方法一、施工工艺测量放线 T 基坑开挖 T 垫层铺筑 T 底板钢筋制作安装 T 底板模板安装加固 T 底板混凝土浇筑 T 混凝土养护拆模-井壁钢筋制作安装-井壁模板安装加固^井壁混凝土浇筑 T集水井盖板制作安装 T 集水井验收 T 土方回填压实。二、施工方法要点1、测量放线施工前根据开挖平面布置图中的位置开挖坡比,在基坑顶部由测量放线,用白灰撒出基坑开挖开边线。2、基坑开挖(1) 集水井及排水管基坑开挖根据集水井开挖图,由基坑顶部根据开挖边线,四面放坡,采纳 CAT320 反铲结合人工分层开挖,采纳自卸汽车装运土,基坑底部预留 20cm 保护层,由人工根据集水井底部设计高程精确开挖。(2) 基坑降水由于集水井底板高程低于盲沟底板,在集水井基坑开挖过程中,在基坑开挖平台附近用铲开挖探坑观测地下水位及检测底部土样含水率,及时掌握地下水位及土层情况更好的指导下一步施工。如地下水位高于集水井底板高程,可在基坑坡脚处,布置轻型井点,间距 1m,井管外斜,井管底部低于集水井井底高程 1m 一下,井管之间用塑料钢丝管连接,并连接至水泵,进行水泵降水以切断外部水源补给,直至基坑底部水位低于集水井底板,疏干地板土层再进行下一步开挖。3、垫层铺筑基坑基础面经监理工程师验收合格后,可根据设计图纸要求,用手扶式振动夯进行土方夯实,若土质不良则分层回填砂砾石垫层并压实,砂砾石垫层可由装载机运至施工现场,碎石垫层要求级配良好,洁净无杂草,相对密度不小于 0.754、钢筋加工安装钢筋在现场集中在制作,钢筋加工时可根据集水井浇筑高度分段加工,加工好的钢筋集中堆放并做好标识及保护措施,钢筋可由装载机运至基坑底部。钢筋安装前,由测量人员放线给出集水井中心位置、高程,施工人员可在混凝土垫层上标出每根钢筋的安装位置,从预埋钢筋生根,根据钢筋间距、尺寸等要求进行绑扎,钢筋高出模板至少 1.5m,按 50%截面错开配置,错开长度不小于钢筋直径的 35d且不小于 5mm,l 连接时宜用帮条焊或直螺纹连接技术。5、模板安装模板安装前可沿集水井周围搭设脚手架,铺设马道板并用铁丝绑扎牢固。在集水井内模和外模边沿用冲击钻钻孔,并插入*25 钢筋,插入深度 10cm,并外露10cm.模板可由汽运至施工现场,并沿测量放线位置人工配合安装加固,集水井内模和外模上部采纳拉杆对拉方式进行加固,并在集水井内侧模板搭设脚手架做为施工平台和加固支架,模板底部与钢筋之间用木...
